Individualizuoto baidarių krepšio gamybos vadovas

„Sealock“ yra pritaikytas baidarių krepšių gamintojas ir OEM tiekėjas. Paprastas sausas maišas yra suvirintas vamzdis: dvi plokštės, apvalus pagrindas, ritininis viršus. Baidarių krepšys yra sunkesnė šios problemos versija, nes irkluotojams iš tikrųjų reikia funkcijų – pripūtimo vožtuvo, telefono lango, kontūrinio apvalkalo, kuris prigludęs prie nugaros, užrakinimo taško, paminkštinto galinio skydelio.sąmoningai nutraukdami vandeniui atsparų barjerą ir vėl jį užsandarindami. Šiame vadove aprašoma, ką tai reiškia gamyklos grindyse ir ką tai reiškia prekės ženklui, rašančiam baidarės krepšio trumpąją.

Kodėl baidarių krepšį sunkiau sukurti

Kiekviena papildoma funkcija yra papildoma sandarinimo problema. Vamzdinis sausas maišelis turi vieną ištisinį suvirinimo kelią ir niekas neprasiskverbia į odą. Sausa baidarių kuprinė gali turėti lenktą apvalkalą, permatomą langą, suvirintą į nepermatomą audinį, vožtuvo flanšą, prasiskverbiantį į sieną, suformuotą užrakto korpusą, pritvirtintą putplasčio užpakalinę plokštę ir diržų inkarus, atlaikančius visą apkrautą svorį. Kiekviena iš jų yra vieta, kur kliūtis gali sugesti, ir kiekviena turi savo proceso langą.

Štai kodėl baidarių krepšiai atskiria specializuotas gamyklas nuo bendrųjų. Suvirinti vamzdį gali bet kas. Aparatinės įrangos integravimas į sandarų lenktą apvalkalą, pakartotinai tūkstančius vienetų, yra kitokia galimybė.

Išlenkto apvalkalo suvirinimas

Kai kuriose mūsų baidarių pakuotėse naudojamas pusapvalis apvalkalas, o ne tiesus cilindras, nes kontūruotas korpusas geriau priglunda prie nugaros ir geriau laikosi valtyje. Įprasta RF suvirinimo išmintis teigė, kad išlenkti paviršiai yra prasti šio proceso kandidatai. Praktiškai jie yra veiksmingi, tačiau valdymo kintamasis keičiasi: lenktoje suvirinimo siūlėje kritinis veiksnys yraTikslus tarpo tarp viršutinio ir apatinio štampavimo valdymas, o ne suspaudimo slėgio valdymas. Nustatykite teisingą štampavimo atstumą, o lenkta siūlė suvirins taip pat patikimai kaip plokščia; pasikliaukite vien slėgiu ir suvirinimo kokybė kinta išilgai kreivės.

Praktišką geometriją lemia du susiję apribojimai:

• RF laukas veikia tik per nedidelį tarpą.Kad laukas būtų pakankamai stiprus, kad išlydytų medžiagą, elektrodas ir dalis turi būti maždaug 1,5 mm atstumu, todėl procesas tinka plėvelėms ir padengtiems audiniams, o ne storoms standžioms sekcijoms – ir kodėl štampų konstrukcija turi tiksliai sekti apvalkalo kontūrą.
• Plokštės supjaustomos per dideliu dydžiu.Atpjautos dalys yra bent maždaug 6 mm didesnės nei suvirinimo raštas, nes medžiaga turi visiškai uždengti įrankio suvirinimo plotą arba pati siūlė yra pažeista. Perteklius vėliau gali būti apkarpytas neprisijungus.

Skirtingų medžiagų suvirinimas: langų skydelis

Skaidrus telefono langas arba peržiūros skydelis reiškia skaidrios plėvelės suvirinimą į dengtą audinio apvalkalą – dvi skirtingas medžiagas, kurių šiluminis elgesys skiriasi. Tai reglamentuojančią taisyklę verta žinoti, nes ji paaiškina, kodėl kai kurių tiekėjų langai sluoksniuojasi:

Kai sujungiamos dvi skirtingos medžiagos, procesas turi būti nustatytas taip, kad aukštesnės stiklo pereinamosios temperatūros medžiaga pirmiausia įkaistų ir šilumą perduotų į žemesnio Tg medžiagą.Paleiskite jį kitu būdu, o minkštesnė medžiaga pernelyg išsilydys ir suplonės, o kietesnė niekada tinkamai nesusilieja – susidaro sujungimas, kuris atrodo priimtinas ir vėliau sugenda. Norint tai padaryti, reikia elektrodo konstrukcijos ir parametrų nustatymo, o ne pastangų.

Dengtiems audiniams taip pat yra medžiaginės grindys: norint tinkamai suvirinti, dangos storis turi būti mažiausiai 0,003–0,005 colio (3–5 mil). Audinys su per plona danga nesukels patikimo sukibimo, kad ir kaip gerai būtų nustatyta mašina.

Vožtuvo integravimas

Mūsų baidarių paketų pripūtimo ir išleidimo vožtuvas leidžia irkluotojui išpūsti orą, kad maišas suspaustų į liuką, arba pridėti oro laikinai plūduriuoti. Jį gaminti – tai tyčinis įkišimas pro sandaraus maišelio sienelę. Yra du patvirtinti metodai:

• Flanšinis vožtuvas, suvirintas vidurinis skydas.Prievadai ir vožtuvai tiekiami su specialiai suvirinamu flanšu, kad juos būtų galima montuoti skydo viduryje – RF suvirinimas užsandarina padengtą audinį prie angos nepažeidžiant nė vienos medžiagos.
• Vamzdis, suvirintas į siūlę.Vožtuvo korpusą pastatyti tiesiai ant siūlės sunku, todėl įprasta praktika yra suvirinti vamzdį į siūlę ir prie vamzdžio pritvirtinti suspaudžiamą vožtuvą.

Bet kuriuo atveju vožtuvo suvirinimas yra atskiras proceso langas nuo kėbulo siūlių ir gauna savo parametrų rinkinį bei savo patikrinimą. Tai taip pat funkcija, kurią verta ypač išbandyti dėl slėgio, nurodytos kitame skyriuje.

Apie gedimo režimą pirkėjai turėtų žinoti

Tai svarbu kiekvienam maišui su vožtuvu arba oro sulaikymo funkcija:silpna siūlė gali praeiti pradinį sandarumo patikrinimą ir vis tiek nepavykti po pakartotinių pripūtimo ciklų, transportavimo vibracijos ar naudojimo šaltu oru.Vienkartinis spaudimas/nebuvimas eilutės pabaigoje neįrodo antspaudo patvarumo – tai įrodo, kad plomba egzistavo tą dieną.

Štai kodėl tokio tipo gaminių QC turi apimti vizualinį patikrinimą,lupimo testas, slėgio išlaikymas, irdelaminacijos patikrinimas, o ne vien vandens bandymas. Tai taip pat yra priežastis, dėl kurios mes vykdome vakuuminį ištraukimą su 24 valandų gatavų gaminių sulaikymu: visą dieną nuolatinis neigiamas slėgis uždengia ribines sandarias, kurias praleidžia trumpam panardinus.

Apkrovos taškai: kodėl diržai siuvami prieš suvirinant korpusą

Pakrautas 38 l baidarių paketas visą savo svorį išmeta per pečių diržų inkarus, o irkluotojo blakstienų taškai nukerpami ir atsegami nuolat tuos inkarus. Tik suvirinti priedai gali nusilupti esant nuolatiniam šlyčiui, todėldiržai, D formos žiedų lopai, raištelių inkarai ir traukimo rankenos yra prisiuvami prie plokščių plokščių esant dideliam įtempimui prieš suvirinant apvalkalą. Susiūtas pėdsakas paskirsto apkrovą; vėlesnis suvirinimas ir sutvirtinimas padengia perforacijas. Tada inkarai tikrinami pagal apkrovą ir trūkčiojimą, o ne vertinami akimis.

Čia taip pat svarbu irklavimo valdymas – denio įranga turi būti pritvirtinta mažiausiai dviejuose taškuose, todėl inkarai turi būti sukurti taip, kad būtų galima naudoti pakartotinai, veikiant smūgiams, o ne statiniam svoriui.

Galinio skydelio klijavimas

Vientisas EVA galinis skydelis mūsų baidarių pakuotėse sumažina svorį ir sumažina šilumos kaupimąsi einant iki įdėjimo. EVA pati yra suvirinama radijo dažniu, todėl plokštę galima integruoti į konstrukciją, o ne klijuoti, o suvirinimas čia yra geresnis nei klijavimas dėl tos pačios priežasties, kaip ir kitur:suvirintos jungtys apsaugo nuo klijų senėjimo ir pakartotinio aktyvavimo rizikos, būtent tokius gedimo režimus ras drėgname karštame garaže laikomas maišas.

Skirtinga sandarinimo sistema: guminės juostelės uždarymas

Ne kiekvienas baidarių krepšys užsidaro su ritininiu viršumi. Mūsų ekspedicijos statybos antspaudai su asuspausta natūralaus kaučiuko sandarinimo juostelė po atlenkiamu atvartu, suspausta centriniu suspaudžiamu dirželiu— mechaniškai kitokia sistema, pasiekianti IPX8. Jį gaminant prideda žingsnių, kurių neturi ritininis viršus: guminė juostelė turi būti surišta išilgai visos angos, atvarto geometrija turi atsilenkti ant jos stačiai, o suspaudžiamasis diržas turi tolygiai prispausti per plotį. Klasikinis gedimas yra netolygus suspaudimas – per vidurį laikantis sandariklis ir viename gale esantys tarpai, esant slėgiui, praeis atsitiktinai ir nutekės.

Prekės ženklas: Spausdinkite prieš suvirindami

Naudingas prekių ženklų sekos taškas:šilkografija arba karštasis štampavimas gali būti įtrauktas į plėvelės sluoksnius prieš užbaigiant suvirinimo siūles.Taikant grafiką, kol plokštės vis dar plokščios, geriau registruojamasi ir išvengiama darbo aplink gatavą trimatį apvalkalą. Čia taip pat verta nurodyti šviesą atspindintį spaudą – irkluotojai dažnai būna ant vandens auštant ir sutemus, o dėl atspindinčio ženklo krepšį galima rasti esant silpnam apšvietimui, o tai dvigubai prilygsta prekės ženklo nekilnojamajam turtui.

Ką tai reiškia jūsų trumpai

• Nurodykite suvirinamąsias medžiagas- PVC, TPU, TPU padengtas nailonas arba EVA. Nepoliariniai plastikai, tokie kaip PP ir PE, apskritai negali būti suvirinti RF.
• Patikrinkite dangos storį— mažesnis nei 3–5 mln., padengtas audinys nebus patikimai suvirinamas.
• Iš anksto nuspręskite dėl įsiskverbimo— vožtuvo, lango, užrakto ir kišenės padėtis turi įtakos štampų konstrukcijai ir įrankių kainai, todėl juos brangiai perkelti po to, kai egzistuoja pelėsiai.
• Laikykite korpuso geometriją suvirintą— švelnios kreivės ir švarios siūlės yra labiau pakartojamos nei siauri spinduliai ir susiliejančios siūlės.
• Išsamiau kiekvieną apkrovos tašką— diržai, D formos žiedai, blakstienų virvelės, traukimo rankena ir jų tvirtinimas.
• Paprašykite tinkamų testų— atlupimo stiprumo, slėgio išlaikymo ir atsisluoksniavimo patikrinimas, o ne tik patikrinimas, ar panardinamas ar netinka.
• Biudžetas įrankiams— pasirinktinei apvalkalo formai reikalingas individualus vario štampas, nurodytas atskirai, nurodant paruošimo laiką iki pirmojo mėginio.

Produkto pagrindas

Šie suvirinti maišeliai iš Sealock'ssausas maišelislinija, yra vienodi pradiniai taškai individualiam baidarių projektui – nė vienas nėra įvertintas aukščiau; kiekvienas demonstruoja skirtingą aukščiau aprašytą gamybos pajėgumą:

Vaizdas	Modelis ir specifikacijos	Tai rodo gamybos pajėgumus	MOQ

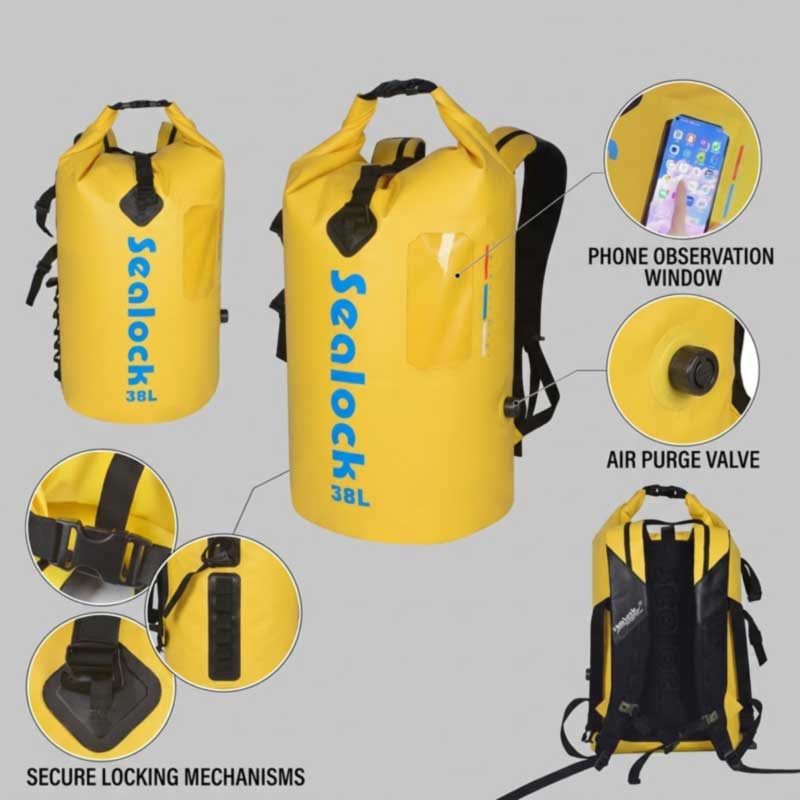

	38L vandeniui atspari sausa kuprinė baidarėms- 500D PVC, 0,5 mm; pusapvalis apvalkalas; priekinio lango kišenė telefonui; daugiafunkcinis irklentės užraktas; šoninis pripūtimo/išleidimo vožtuvas; vientisa EVA galinė panelė.	Suvirinimas su lenktu apvalkalu, vožtuvų integravimas, langų skydas, EVA klijavimas – viskas vienoje konstrukcijoje	300–500
	Sausa baidarių kuprinė SL-E977- 28L; 500D PVC, 0,5 mm; pusapvalis apvalkalas; telefono langas; daugiafunkcinis užraktas; šoninis pripūtimo/išleidimo vožtuvas; EVA galinė panelė.	Ta pati platforma vienos dienos kelionėms	300–500
	SL-D045 Hermetiškas vamzdžių sauso maišelis su dujų vožtuvu- 20L, dydžiai nuo 2L iki 100L; PVC; dujų vožtuvas kontroliuojamam pripūtimui ir išleidimui; pritaikytos spalvos; mėginys 5–7 dienos.	Vožtuvų integravimas paprastame vamzdyje – pigesnis kelias į oro valdymą	500
	SL-D693 vamzdinis sausas krepšys su langu ir užtrauktuku- 15 l (53 × 36 cm) / 20 L (57 × 38 cm); 500D PVC tentas;IPX7; PVC skaidrios plėvelės langas; sausas-šlapias atskyrimas; nuimamas sustiprintas dirželis; POM sagtis.	Skaidrios plėvelės ir brezento suvirinimas ir sandari kišenė su užtrauktuku viename korpuse	300
	SL-J033 vandeniui atsparus ekspedicijos paketas- 45L / 55L / 65L; TPU laminuotas ant 420D nailono;IPX8per natūralios gumos sandarinimo juostą + atlenkiamas atvartas + centrinis suspaudimo diržas; sustiprintas abrazyvinis pagrindas; paminkštinti diržai, krūtinkaulio diržas, klubų diržas, tempimo rankena; atspindintis vamzdis.	Guminės juostos sandarinimo sistema ir pilnai laikantysis diržas	300–500
	SL-E102 sausa kuprinė— 15L / 20L / 30L su paskelbtais matmenimis pagal dydį; 500D PVC tinklelis; nestandartinės spalvos ir dydžiai.	Trys bendrų įrankių pajėgumai – efektyvus štampų amortizavimas	300

Gamybos sąlygos ir kokybės kontrolė

Prekė	Detalė
MOQ	300-500 vnt vienam modeliui
Įrankiai	Individualizuotos varinės štampėlės kiekvienos korpuso geometrijos, nurodytos atskirai; pakartotinai naudojamas pagal pakartotinius užsakymus
Mėginių ėmimas	3–10 dienų per ratą po įrankio; paprastai du raundus
Gamyba	20–45 dienos po mėginio patvirtinimo
Talpa	Devynios HF suvirinimo linijos 27,12 MHz dažniu; apie 100 000 vienetų per mėnesį
Įvertinimo parinktys	Patikrintas IPX7 suvirintoms ritininėms konstrukcijoms; IPX8 ant guminio sandariklio konstrukcijos

Kokybė yra suskirstyta į tris lygius -IQC(patikrintas gaunamo audinio dangos storis, sukibimas ir suvirinamumas, taip pat vožtuvai, užrakto detalės, sagtys ir juosta pagal pasirašytą standartą),IPQC(pjovimo tolerancija, abiejų korpuso siūlių ir angų suvirinimo vientisumas, vožtuvo ir lango montavimas, diržų ir rišimo taško mazgas, su pavyzdinių suvirintų siūlių atplėšimo bandymais kiekvieną kartą pradedant) irOQC(ISO 2859 AQL mėginių ėmimas, tikras panardinamas į vandenį partijos bandymas, slėgio išlaikymas ant vožtuvų, sluoksniavimo patikrinimas ir aukso mėginių palyginimas, naudojant SGS arba QIMA). Sealock taip pat griežtai atlieka visą kliento gatavų prekių patikrinimo procedūrą:išpakavimas, vakuuminis ištraukimas, 24 valandų statinis poilsis ir oro nuotėkio nustatymas. Laboratorijoje papildomai atliekamas suvirinimo sukibimo ir atplėšimo stiprumas, 1500+ ciklų apkrovos bandymas su trūkčiojimu ant diržų inkarų ir blakstienų taškų, plūdrumo patikrinimai, dilimas, plyšimas, tempimas, druskos purškimas, UV, spalvos atsparumas ir spalvų skirtumas.

DUK: baidarių krepšių gamyba

Kl .: Ar galite suvirinti lenktą arba kontūrinį apvalkalą?
A: Taip. Kreivinės suvirinimo siūlės yra tinkamos, kai tiksliai kontroliuojamas atstumas tarp viršutinio ir apatinio įrankio – tai, o ne suspaudimo slėgis, yra valdantis kreivės kintamasis. Tam reikalingas štampo dizainas, būdingas korpuso kontūrui.

Kl .: Kaip integruotas pripūtimo vožtuvas nepažeidžiant sandariklio?
A: Arba flanšinis vožtuvas, suvirintas vidurinis skydas – prievadai ir vožtuvai yra su suvirinamaisiais flanšais būtent tam – arba vamzdis, suvirintas į siūlę su pritvirtintu suspaudžiamu vožtuvu. Vožtuvo suvirinimas turi savo parametrų rinkinį ir savo patikrinimą.

Kl .: Kodėl kai kurie skaidrūs langai laikui bėgant išsisluoksniuoja?
A: Paprastai dėl to, kad skirtingos medžiagos suvirinimas buvo nustatytas neteisingai. Didesnio Tg medžiaga pirmiausia turi įkaisti ir perduoti šilumą į žemesnio Tg; Paleidus kitu būdu, minkštesnė plėvelė pernelyg išsilydo, o kita niekada tinkamai nesusilieja, todėl sujungimas atrodo gerai ir vėliau sugenda.

Kl.: Ar užtenka vieno vandens bandymo, kad būtų patvirtintas maišelis su vožtuvu?
A: Ne. Silpna siūlė gali išlaikyti pradinį sandarumo patikrinimą ir vis tiek nepavykti po pakartotinių pripūtimo ciklų, transportavimo vibracijos ar naudojimo šaltu oru. Kartu su panardinimu paprašykite atlupimo, slėgio išlaikymo ir delaminacijos patikrinimo.

Kl .: Ar mūsų logotipas gali likti prieš surinkimą?
A: Taip, ir geriau – šilkografija ir karštasis štampavimas ant plėvelės sluoksnių užtepami, kol plokštės yra plokščios, prieš suvirinant, o tai suteikia švaresnę registraciją. Šviesą atspindintį spaudą verta nurodyti, kad būtų galima matyti aušrą ir sutemus.

Kl .: Kas lemia, ar mūsų dizainą galima sukurti?
A: Medžiagos suvirinamumas (PVC, TPU, dengtas nailonas arba EVA – niekada PP arba PE), dangos storis bent apytiksliai 3–5 mil., apvalkalo geometrija, kurią gali sekti štampas, ir kiekvieno įsiskverbimo padėtis. Prieš pradėdami naudoti įrankius, peržiūrime suvirinamumo brėžinį ir siūlome pakeitimus, kurie pagerina kokybę ir išeigą.

Pasikalbėkite su gamykla

Norėdami pradėti gaminti pritaikytą baidarės krepšį, susisiekite su Sealock adresuinfo@sealock.com.hkarba +86-769-82009361. Daugiau nei dvidešimt metų vidinis aukšto dažnio suvirinimas, devynios suvirinimo linijos, vožtuvų ir langų integravimas, individualūs štampavimo įrankiai ir visa klientų tikrinimo procedūra kiekvienai siuntai.
