RF suvirinimas: išsamus vandeniui atsparių siūlių inžinerijos vadovas, skirtas TPU lauko gaminiams
RF suvirinimas (radijo dažnio suvirinimas) naudoja elektromagnetinę energiją termoplastinėms medžiagoms sulydyti molekuliniu lygmeniu – nėra susiuvimo, adatos skylių, siūlių juostos. Neperšlampamiems maišams, minkštiems aušintuvams ir taktinei įrangai tai tapo konstravimo metodu, kuris atskiria gaminius, galinčius išgyventi ilgalaikį panardinimą, nuo tų, kurie tik atlaiko purslų bandymą.
Šiame vadove aprašoma, kaip iš tikrųjų veikia RF suvirinimas, kodėl TPU į jį reaguoja taip, kaip veikia, kur dažniausiai netinkamai taikomas procesas ir kaip atrodo griežta kokybės kontrolė profesionalioje gamybos aplinkoje.
1. Kas yra RF suvirinimas?
RF suvirinimas – dar vadinamas aukšto dažnio (HF) suvirinimu arba dielektriniu suvirinimu – yra gamybos procesas, kurio metu termoplastinės medžiagos sujungiamos naudojant elektromagnetinę energiją, o ne išorinę šilumą, klijus ar mechaninį tvirtinimą. Pramonėje šie du terminai yra keičiami; pagrindinė fizika yra identiška.
Išskirtinė RF suvirinimo savybė yra ta, kur atsiranda šiluma. Įprasto terminio sandarinimo metu šiluminė energija patenka į medžiagos paviršių ir nukreipiama į vidų. Suvirinant RF, elektromagnetinis laukas prasiskverbia į medžiagą ir generuoja šilumą iš vidaus, molekuliniu lygmeniu. Šis vidinis šildymas sukuria sukibimą, kuris daugeliu atvejų yra stipresnis nei pagrindo audinys abiejose sujungimo pusėse.
Ši technologija buvo naudojama pramonėje nuo 1940 m., iš pradžių skirta PVC pagrindu pagamintam medicinos ir pakavimo reikmėms. Jo pritaikymas aukščiausios kokybės lauko įrankių gamyboje paspartėjo, nes TPU pakeitė PVC visose produktų kategorijose, kuriose svarbu lankstumas, atitiktis aplinkai ir ilgalaikis veikimas. Šiandien RF suvirinimas yra standartinis bet kokio vandeniui atsparaus gaminio konstravimo metodas, kuris turi išlaikyti nuolatinį hidrostatinį slėgį, o ne tik paviršiaus atsparumą purslams.
Įprastos produkto taikymo sritys apima:
- Panardinami sausi krepšiai ir vandeniui atsparios kuprinės
- Neperšlampami minkšti aušintuvai ir izoliuoti laikikliai
- Pripučiamos lauko konstrukcijos
- Vandeniui atspari medicininė transportavimo pakuotė
- Karinės ir taktinės technikos dėklai

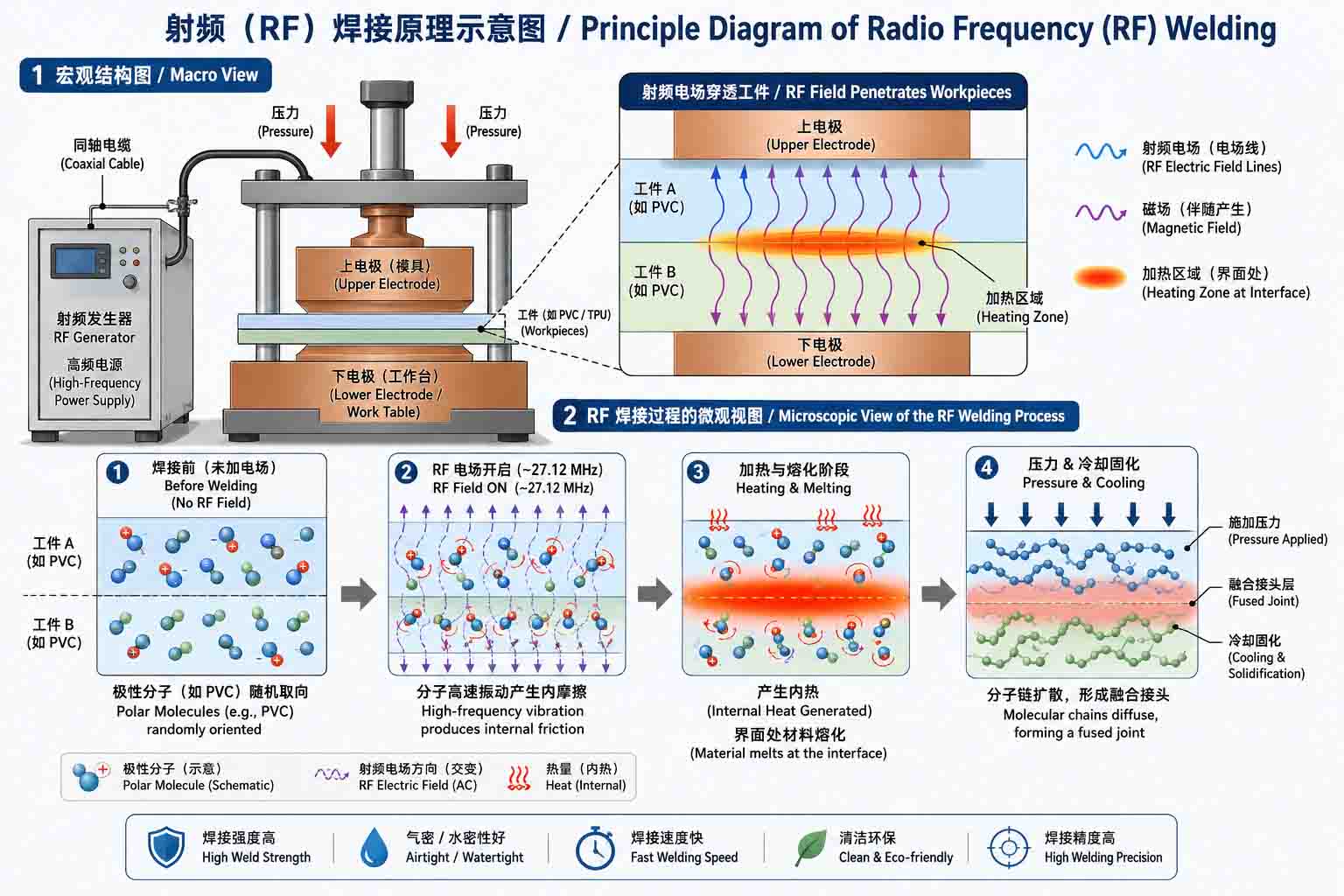

2. Kaip veikia RF suvirinimas
RF suvirinimo įranga veikia leisdama aukšto dažnio kintamąją srovę (paprastai nuo 27 MHz iki 40 MHz, o 27,12 MHz yra labiausiai paplitęs pramoninis dažnis) tarp dviejų metalinių elektrodų (vadinamų štampų arba plokščių). Tarp šių štampų dedama suvirinama medžiaga.
Kai termoplastinės medžiagos su polinėmis molekulinėmis struktūromis yra veikiamos greitai kintančio elektromagnetinio lauko, jų molekulės bando iš naujo suderinti kiekvieną lauko svyravimą. Esant 27,12 MHz dažniui, tai reiškia, kad per sekundę atliekama maždaug 27 mln. Šio molekulinio judėjimo sukuriama trintis gamina šilumą ne paviršiuje, o tolygiai per visą medžiagos storį suvirinimo zonoje.
Tuo pačiu metu presas štampams taiko kontroliuojamą pneumatinį slėgį, kartu suspaudžiant medžiagos sluoksnius. Kai vidinė temperatūra pasiekia medžiagos susiliejimo tašką, sąsajos sluoksniai ištirpsta ir susimaišo molekuliniu lygiu. Kai RD energija pašalinama ir medžiaga vėsta esant nuolatiniam slėgiui, du sluoksniai tampa viena ištisine medžiaga – ne klijuojama, nesusiūta, o sulydoma.
Šis vidinis šilumos generavimas turi keletą praktinių pranašumų, palyginti su paviršinio šildymo metodais:
- Ryšys susidaro tolygiai visoje suvirinimo zonoje, o ne progresuoja nuo paviršiaus į vidų
- Išoriniai paviršiai mažiau apdegs ar deformuosis, nes patiems elektrodams nereikia pasiekti lydymosi temperatūros
- Sudėtingos štampų geometrijos gali sukurti tikslius, pasikartojančius suvirinimo raštus, įskaitant kreives, kampus ir kelių sluoksnių sujungimus
- Ciklo trukmė yra trumpa - paprastai nuo 3 iki 15 sekundžių vienai siūlei, priklausomai nuo medžiagos storio ir štampavimo ploto
3. Kodėl TPU ypač gerai tinka RF suvirinimui
Ne visi termoplastikai vienodai reaguoja į RF suvirinimą. Procesas priklauso nuo medžiagos, turinčios polinę molekulinę struktūrą – tokią, kurioje elektros krūvis molekulėje pasiskirsto netolygiai. Poliarinės molekulės reaguoja į kintančius elektromagnetinius laukus bandydamos orientuotis; kad bandymas orientuotis generuoja šilumą.
TPU (termoplastinis poliuretanas) turi natūraliai polinę struktūrą dėl uretano jungčių jo molekuliniame pagrinde. Dėl to jis labai reaguoja į RD energiją ir yra gana lengvas nuosekliai suvirinti įvairaus storio ir laminato konfigūracijose.
Be RF suderinamumo, TPU pasižymi keliomis medžiagos savybėmis, dėl kurių jis yra tinkamiausias aukščiausios kokybės vandeniui atsparios lauko įrangos pagrindas:
| Turtas | Našumo nauda |
|---|---|
| Polinė molekulinė struktūra | Efektyvus, vienodas vidinis RF šildymas |
| Didelis elastingumas ir lankstumo atstatymas | Siūlės atsparios įtrūkimams pakartotinai lenkiant |
| Būdingas vandeniui atsparus plėvelės sluoksnis | Išlaiko sandarų sandarumą visoje suvirinimo zonoje |
| Lankstumas šaltu oru (iki -30°C) | Suvirinimo vientisumas išlaikomas naudojant žemoje temperatūroje |
| Atsparumas UV ir cheminėms medžiagoms | Ilgalaikis patvarumas jūrinėje ir didelio aukščio aplinkoje |
| Be PFAS, atitinka REACH | Suderinamas su ESG reikalavimais ES ir JAV rinkose |
Kitos RF suvirinamos medžiagos yra PVC dengti audiniai, EVA ir tam tikros PU plėvelės. PVC yra senas pasirinkimas – jis suvirinamas lengvai ir pigiai, tačiau kelia su plastifikatoriumi susijusią reguliavimo riziką ir tampa trapus žemoje temperatūroje. Produktams, skirtiems ilgaamžiškumui, arba prekių ženklams, kuriems taikomi aplinkosaugos reikalavimai, TPU yra praktiškas pasirinkimas.
4. RF suvirinimas ir tradicinis susiuvimas: ką iš tikrųjų reiškia naudojimo skirtumas
RF suvirintų siūlių ir susiūtų siūlių palyginimas inžineriniu požiūriu yra paprastas, tačiau verta tiksliai nustatyti, kur ir kaip sugenda susiūtos konstrukcijos, nes gedimo režimas dažnai būna lėtas ir neaiškus, kol taip nėra.
| Būdingas | RF suvirinimas | Siuvimas + siūlių juosta |
|---|---|---|
| Neperšlampamas vientisumas | Molekulinio lygio sandariklis, nėra vandens patekimo takų | Priklauso nuo juostos sukibimo; suyra naudojant ir UV |
| Adatų skylės | Nėra | Tūkstančiai vienam siūlės ilgio metrui |
| Veikimas esant hidrostatiniam slėgiui | Išlaiko 1,0 baro ir daugiau | Juostos klijavimas paprastai sugenda esant 0,1–0,3 baro |
| Siūlės stiprumas | Suvirinimo zona dažnai stipresnė už pagrindinį audinį | Sriegio susidėvėjimas ir dilimas ilgainiui mažina stiprumą |
| Vidaus higiena | Apšiltinimo sluoksniuose nėra tarpų drėgmei kauptis | Siūlių tarpai leidžia į pelėsį linkusią drėgmę prasiskverbti |
| Ilgalaikis patvarumas | Suvirinimo sukibimas nesuyra per įprastus naudojimo ciklus | Siūlių juosta delaminuoja; sriegis nutrūksta įtempimo vietose |
Siūlės juostos gedimo režimas nusipelno ypatingo dėmesio. Juosta tinkamai veikia, kai nauja ir esant vidutinėms sąlygoms. Problema ta, kad vandeniui atsparūs krepšiai ir aušintuvai negyvena vidutinio sunkumo sąlygomis – jie prikimšti sunkių, šlapių įrankių, gabenimo metu daug kartų sulenkiami, paliekami karštose transporto priemonėse ir retkarčiais atsisėda. Esant tokioms realaus pasaulio apkrovoms, juostos sujungimo linijos pradeda kilti kraštuose ir kampuose. Delaminacija yra nematoma iš išorės, kol vanduo jau patenka į vidų.
RF suvirinimas visiškai pašalina šį degradacijos kelią. Nėra juostos kraštų, kuriuos būtų galima pakelti, nėra adatos skylių, kurios atsidarytų veikiant slėgiui, ir siūlės, kuri nusitrintų siūlės įtempimo vietose. Suvirinimo zona arba laikosi, arba ne – tinkamai suvirinant suderinamą medžiagą, ji laikosi gerokai toliau, nei aplinkui esantis audinys sugestų pirmiausia.
5. RF suvirinimo gamybos procesas, žingsnis po žingsnio
1 žingsnis – medžiagos paruošimas
TPU laminuotos plokštės supjaustomos iki tikslių matmenų naudojant CNC pjovimo arba individualias štampavimo sistemas. Skydelių tikslumas šiame etape tiesiogiai įtakoja suvirinimo išlygiavimą pasroviui; net kelių milimetrų matmenų poslinkis sudarys netinkamą suvirinimo zoną. Medžiagų paviršiai neturi būti užteršti – naudojant alyvą, pjovimo dulkės ar sandėliavimo drėgmė gali trukdyti RD energijos perdavimui ir sukelti nebaigtą susiliejimą.
2 veiksmas – štampų pasirinkimas ir mašinos sąranka
Suvirinimo štampas yra formos elektrodas, kuris nustato suvirinimo geometriją. Skirtingoms gaminių konfigūracijoms reikalingi skirtingi štampų profiliai – plokščių siūlių štampai plokščių sujungimams, formos štampai išlenktiems uždarymui arba sutvirtinimo lopams, kelių ertmių matrica, skirta didelės apimties pasikartojančioms suvirinimui. Štampo pasirinkimas derinamas su konkrečia gaminio suvirinimo geometrija. Mašinos parametrai – dažnis, galia, preso slėgis ir ciklo trukmė – kalibruojami pagal konkrečią TPU formulę ir suvirinamos medžiagos storį. Šie parametrai yra dokumentuojami produkto SOP ir nuosekliai kartojami per visą gamybos eigą.
3 žingsnis – medžiagos išdėstymas
Plokštės yra išlygiuotos štampavimo viduje pagal suvirinimo išdėstymą. Nuoseklus padėties nustatymas yra labai svarbus suvirinimo pločio vienodumui; Dauguma profesionalių RF suvirinimo įrenginių naudoja tvirtinimo kreiptuvus arba registracijos ženklus, kad pašalintų operatoriaus padėties kintamumą.
4 veiksmas – RF energijos aktyvinimas ir slėginis sujungimas
Presas užsidaro, taikant pneumatinį spaudimą medžiagos krūvai. RD energija suaktyvinama kalibruoto ciklo trukmei. Vidinis molekulinis kaitinimas padidina suvirinimo siūlės sąsajos medžiagą iki lydymosi temperatūros, o išoriniai paviršiai lieka žemiau deformacijos taško. Slėgis palaikomas per visą šį etapą.
5 veiksmas – aušinimas esant slėgiui
RD energija išjungiama, bet spaudimo slėgis palaikomas per aušinimo fazę. Tai yra žingsnis, kuris dažnai trumpinamas prastesnės kokybės gamybos aplinkoje, ir tai yra svarbu: jei slėgis išleidžiamas prieš suvirinimo zonai sukietėjus, sulydyta medžiaga gali deformuotis ir sukurti silpnesnį ryšį su matmenų neatitikimais. Tinkamas aušinimo laikas nustatomas parametrų kūrimo fazėje ir laikomas neaptartina ciklo dalimi.
6 žingsnis – apipjaustymas ir patikrinimas
Blykstės medžiaga suvirinimo perimetre yra apipjaustyta. Kiekviena suvirinimo siūlė vizualiai apžiūrima, ar nėra degimo žymių, neužbaigtų lydymosi zonų ar matmenų nuokrypių, kol dalis pereina į kitą surinkimo etapą.
6. Siūlių inžinerija: kintamieji, lemiantys, ar suvirinimo siūlė laikosi
RF suvirinimas nėra procesas, kai nuoseklūs įrenginio nustatymai duoda vienodus rezultatus, nepaisant kitų veiksnių. Siūlės našumą lemia kelių kintamųjų sąveika, kurių kiekvieną reikia suprasti ir kontroliuoti.
Suvirinimo plotis
Platesnės suvirinimo zonos paskirsto įtampą didesniame plote ir paprastai padidina siūlės atsparumą plyšimui. Produktams, kurie matys nuolatinį hidrostatinį slėgį arba dinaminę apkrovą – panardinami sausieji maišeliai, vėsesnės pagrindo siūlės, pripūtimo pūslės sujungimai – minimalus suvirinimo plotis yra specifikacijos elementas, o ne gamybos pasekmes. Siauros suvirinimo siūlės kampuose ir spindulio perėjimai yra dažni gedimų pradžios taškai, į kuriuos reikia atkreipti ypatingą dėmesį projektuojant štampus.
RF galios nuoseklumas
Nestabili galia suvirinimo ciklo metu sukelia nevienodą vidinį šildymą. Vizualiniai indikatoriai yra nudegimo žymės didelės galios zonose ir blyškios, nepakankamai susiliejusios vietos kitur. Nei vienas, nei kitas nepriimtinas gaminiuose su slėgiu. Profesionali RF suvirinimo įranga palaiko pastovų energijos tiekimą viso ciklo metu; periodinė kalibravimo patikra yra atsakingos įrangos priežiūros dalis.
Medžiagos storio ir sudėties atitikimas
RF suvirinimo parametrai priklauso nuo medžiagos storio ir TPU sudėties. Parametrų rinkinys, optimizuotas 0,8 mm TPU plėvelei, nesulies pakankamai, jei bus naudojamas ant 1,5 mm laminuoto audinio, ir gali sudeginti plonesnes medžiagas, jei naudojama atvirkščiai. Kai keičiasi medžiagų specifikacijos tarp gaminio eksploatacijų (skirtingo audinio svorio, skirtingo TPU dangos svorio), parametrus reikia patvirtinti iš naujo, o ne perkelti.
Dažnos gedimų priežastys
- Nepakankama radijo dažnių energija arba ciklo trukmė:Sukuria jungtį, kuri atrodo užbaigta ant paviršiaus, bet sugenda esant žemam slėgiui, nes sąsaja niekada nepasiekė visos lydymosi temperatūros
- Paviršiaus užterštumas:Alyvos, drėgmė ar kietosios dalelės suvirinimo sąsajoje sukuria vietines tuštumas, kuriose nesusiliejo
- Neteisingas spaudimo slėgis:Per žema leidžia išsilydžiusiai sąsajai atsiskirti prieš aušinant; per aukštas gali išspausti medžiagą iš suvirinimo zonos, sumažinant efektyvų sukibimo plotį
- Ankstyvas slėgio išleidimas aušinimo metu:Sukuria matmenų iškraipymą ir sumažina sukibimo stiprumą suvirinimo zonos kraštuose
- Dėvėjimas ant kojų:Dėl susidėvėjusių ar pažeistų štampų paviršių slėgio pasiskirstymas yra nenuoseklus, todėl suvirinimo kokybė kinta visame štampo paviršiuje
7. RF suvirinimas minkštųjų aušintuvų gamyboje
Minkšti aušintuvai yra ypač reiklūs siūlių inžinerijai, nes juose derinami hidrostatiniai reikalavimai (įdėklas turi išlaikyti vandenį be nuotėkio) su šilumos reikalavimais (izoliacijos sistema neturi pažeisti drėgmės prasiskverbimo) ir higienos reikalavimai (vidiniai paviršiai turi būti valomi ir atsparūs pelėsiui).
Susiūtame minkštame aušintuve siūlė tarp vidinio pamušalo ir izoliacinio putplasčio sluoksnio yra drėgmės kelias. Ištirpęs ledinis vanduo prasiskverbia pro adatų skylutes ir kaupiasi tarp įdėklo ir putų, kur negali nutekėti ar išdžiūti. Reguliariai naudojant savaites, tai sukelia nuolatinį kvapą ir pelėsių augimą, kurį pirkimų pareigūnai nuolat įvardija kaip pagrindinį nusiskundimą dėl senų tiekėjų produktų kokybės.
RF suvirinimas pašalina šį kelią struktūriškai. RF suvirinto minkštojo aušintuvo vidinis įdėklas yra vienas vandeniui nepralaidus baseinas – nėra siūlių tarpų, adatų skylių, juostos kraštų. Ištirpęs ledinis vanduo lieka įdėkle ir gali būti išpiltas arba nuvalytas. Izoliacinis sluoksnis išlieka sausas visą gaminio tarnavimo laiką.
Papildomi RF suvirinto minkšto aušintuvo konstrukcijos pranašumai:
- Hermetiška vidinė kamera sumažina konvekcinius šilumos mainus, tiesiogiai pagerindama ledo sulaikymo trukmę
- Lygūs, neporėti TPU vidiniai paviršiai atitinka maisto produktų sąlyčio standartus ir atsparūs mikrobų dauginimuisi
- HF suvirinti armatūros pleistrai leidžia pritvirtinti D formos žiedą ir rankeną nepramušant pirminės vandeniui atsparios membranos
- Vandeniui nelaidžios užtrauktuko uždarymo sistemos gali būti integruotos, kad papildytų suvirintą korpusą, išlaikant hermetiškumą prieigos taške
8. RF suvirintų gaminių laboratoriniai bandymai ir kokybės kontrolė
RF suvirinta konstrukcija yra tiek patikima, kiek ją patvirtina QC procesas. Vizuali apžiūra yra būtina, bet to nepakanka – siūlė gali atrodyti visiškai susilydžiusi ant paviršiaus, o joje gali būti vidinių tuštumų, kurios dėl slėgio išnyks. Profesionalus vandeniui atsparių RF suvirintų gaminių QC apima kelis skirtingus bandymo protokolus.
Oro slėgio (hidrostatinis) bandymas
Pats tiesioginis siūlės vientisumo patikrinimas gaminiams, kuriems taikomas slėgis. Užpildytas maišas arba aušintuvas pripučiamas iki nurodyto vidinio slėgio (1,0 baro yra standartas ekstremalioms jūrinėms ir povandeninėms reikmėms) ir palaikomas tokiame slėgyje tam tikrą laikotarpį. Maišelis panardinamas arba stebimas muiluotu vandeniu, kad būtų galima nustatyti mikroburbuliukų emisiją bet kurioje siūlėje ar uždarymo vietoje. Išmetamųjų teršalų nebuvimas yra leidimo sąlyga. Šis bandymas patvirtina ir hidrostatinį veikimą, ir atsparumą prapūtimui vienu metu.

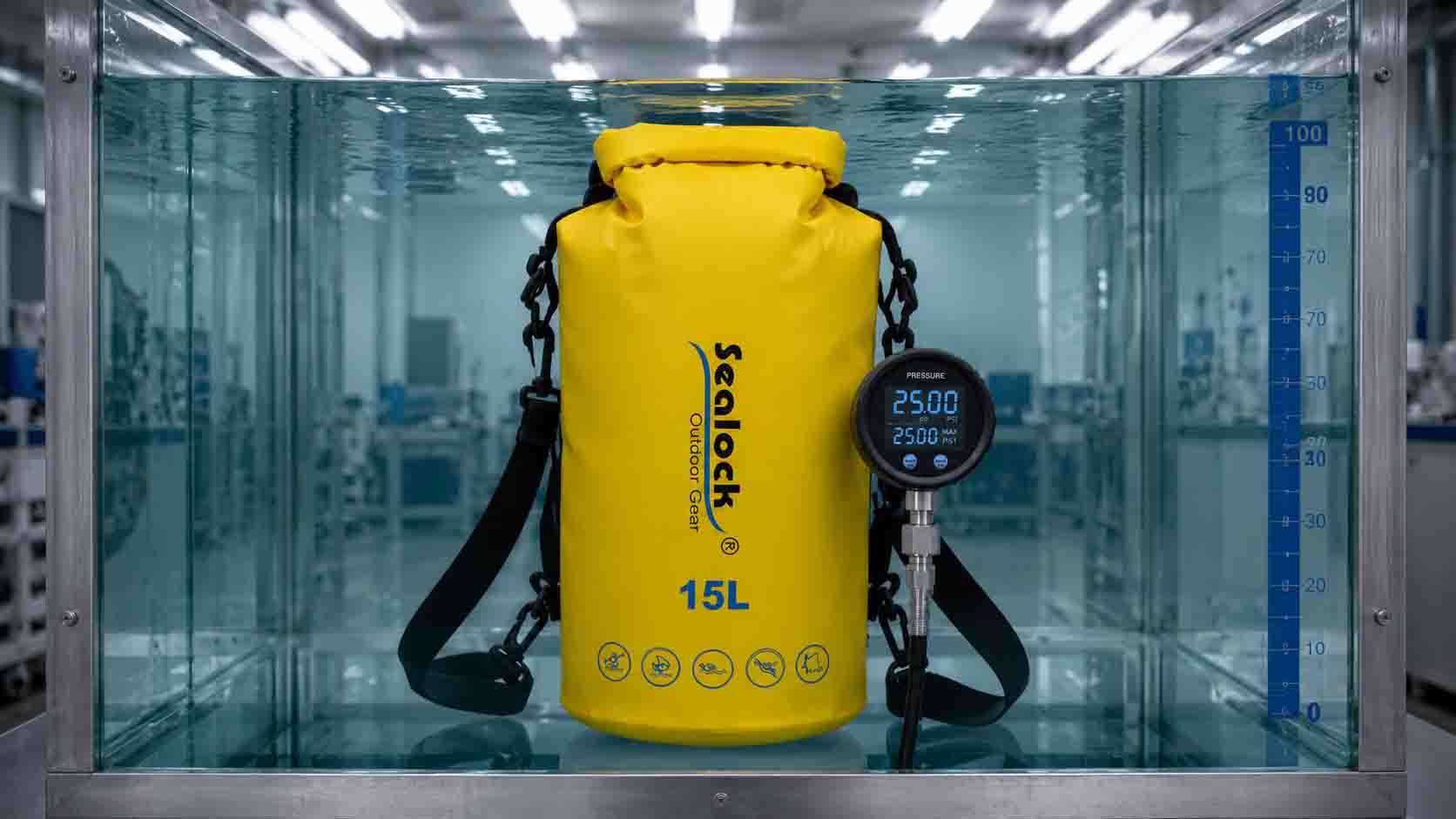

Panardinimo į vandenį testas
Gaminys tam tikrą laiką panardinamas į tam tikrą gylį, tada patikrinamas viduje, ar nepatenka drėgmė. Šis bandymas nustato mikro nuotėkio taškus, kurie gali nesudaryti aptinkamų burbuliukų atliekant statinio oro slėgio bandymą, bet leidžia vandeniui prasiskverbti tikromis panardinimo sąlygomis.
Siūlės plyšimo testas
Ardomasis bandymas, kuriuo matuojamas slėgis, kuriam esant sugenda suvirinimo zona. Plyšimo slėgis lyginamas su gaminio specifikacijos minimumu; rezultatai žemiau specifikacijos rodo proceso parametrų problemą, kurią reikia diagnozuoti ir ištaisyti prieš tęsiant gamybą. Sekcijos bandymas paprastai taikomas mėginių rinkiniams iš kiekvienos gamybos serijos, o ne atskiriems vienetams.
Šaltojo lankstumo testas
Suvirinimo zonos, kurios gerai veikia esant aplinkos temperatūrai, gali tapti trapiomis gedimo vietomis esant žemai temperatūrai, ypač jei medžiagos sudėtis arba aušinimo parametrai nebuvo optimizuoti naudojimui šaltu oru. Atliekant šaltojo lankstumo testą, bandiniai suvirinami pakartotinai lankstydami iki -20 °C arba -30 °C temperatūroje, tikrindami, ar siūlė išlaiko vientisumą šiluminėmis ir mechaninėmis sąlygomis, kai naudojama šaltu oru.
Pagreitintas oro sąlygų testas
UV spinduliuotės, didelės drėgmės ir druskos poveikio ciklas naudojamas siekiant imituoti daugiametį naudojimą jūroje suspaustu laboratorijos laiku. Šis bandymas taikomas suvirinimo zonų pavyzdžiams, o ne visam gaminiui ir įvertina TPU dangos sukibimą, suvirinimo sujungimo ilgaamžiškumą ir matmenų stabilumą esant ilgalaikei aplinkos įtampai.
9. Įprasti RF suvirintų gaminių pritaikymai
Vandeniui atspari lauko įranga
- Panardinami sausi maišeliai (su ritiniais ir užtrauktuku)
- Neperšlampamos kuprinės ir rankinės
- Plaukimo baidarėmis ir plaustais juosmens komplektai
- Motociklų uodegos krepšiai ir vandeniui atsparūs krepšiai
Minkšti aušintuvai ir izoliuoti laikikliai
- Neperšlampamos minkštos aušintuvo kuprinės
- Jūrinės žuvies šaldymo krepšiai
- Medicininių mėginių ir vakcinų transportavimo aušintuvai
- Komerciniai šaltų grandinių pristatymo krepšiai
Pramoniniai ir taktiniai gaminiai
- Pripučiamos lauko pastogės ir konstrukcijos
- Neperšlampami įrangos dangteliai ir dėklai
- Karinių specifikacijų taktiniai sausmaišiai
- Vandeniui atspari medicininė pakuotė ir talpa
10. Dažnai užduodami klausimai
Kokias medžiagas galima suvirinti RF?
RF suvirinimui reikalingos polinės molekulinės struktūros medžiagos. TPU laminuoti audiniai, PVC dengti audiniai, EVA ir tam tikros PU plėvelės yra suderinamos su RF. TPU yra tinkamiausias pasirinkimas daugeliui lauko ir medicinos programų dėl savo lankstumo, atitikties aplinkai ir veikimo šaltu oru. Poliesteris, nailonas ir polietilenas be polinės dangos nėra suvirinami RF.
Ar RF suvirinimas yra stipresnis nei susiuvimas?
Kalbant apie tempimo ir plyšimo stiprumą prie siūlės, taip – tinkamai atliktos RF suvirinimo siūlės paprastai viršija aplinkinio pagrindo audinio stiprumą. Praktiškai RF suvirintose siūlėse nėra tokių degradacijos takų, kaip susiūtos siūlės: nėra adatos skylių, kurios atsidaro pakartotinai spaudžiant, nėra siūlių juostos kraštų, kurie išsisluoksniuoja, nėra siūlų, kurie nusitrina didelio įtempimo vietose. Bet kokiam naudojimui, susijusiam su vandens slėgiu, veikimo trūkumas yra didelis.
Ar visos TPU medžiagos gali būti suvirintos RF?
Dauguma TPU medžiagų yra suderinamos su RF, tačiau suvirinimo našumas skiriasi priklausomai nuo sudėties ir storio. Kai kurios labai susietos TPU rūšys turi sumažintą poliškumą ir reikalauja didesnio energijos lygio arba modifikuotų parametrų. Bet kuri nauja medžiaga, patenkanti į RF suvirinimo gamybos liniją, prieš gaminant turi pereiti parametrų kūrimo ir patvirtinimo procesą, tačiau nelaikoma, kad ji elgsis taip pat, kaip ir ankstesnės medžiagos.
Kodėl RF suvirintos siūlės kartais nuteka?
Siūlės nutekėjimas RF suvirintuose gaminiuose beveik visada yra proceso problema, o ne esminis technologijos apribojimas. Dažniausios priežastys yra nepakankama radijo dažnių energija arba ciklo trukmė, dėl kurios susidaro nepilnas sintezės ryšys; paviršiaus užteršimas suvirinimo jungtyje, sukuriantis tuštumus; neteisingas presavimo slėgis, leidžiantis atskirti sąsają aušinimo metu; priešlaikinis slėgio išleidimas prieš suvirinimo zonai sukietėjus; ir štampų susidėvėjimas sukelia nenuoseklų slėgio pasiskirstymą. Kiekvienas gedimo režimas turi atskirą vaizdinį parašą, kuris padeda nustatyti pagrindinę priežastį.
Kuo skiriasi RF suvirinimas ir ultragarsinis suvirinimas?
Abu procesai sukuria vidinę šilumą, kad sulydytų termoplastines medžiagas, tačiau taikant skirtingus mechanizmus. RF suvirinimui naudojamas polinių molekulių elektromagnetinio lauko sužadinimas, todėl jis puikiai tinka lanksčioms plėvelėms ir audinių laminatams dideliuose suvirinimo plotuose. Ultragarsinio suvirinimo metu naudojama aukšto dažnio mechaninė vibracija, kuri geriau tinka kietiems termoplastikams ir mažesnėms, tikslesnėms suvirinimo geometrijoms. Lauko įrangai būdingo audinio svorio ir siūlių konfigūracijos atveju RF suvirinimas yra praktiškesnis pasirinkimas ir duoda nuoseklesnius rezultatus dideliuose siūlių plotuose.
Kaip įvertinti RF suvirinimo tiekėjo galimybes?
Teiraukitės gamybinių pavyzdžių hidrostatinio slėgio bandymo rezultatų – konkrečiai, kokiu slėgiu jų siūlės yra patvirtintos ir ar bandymai atliekami vienam vienetui ar partijai. Paklauskite, kaip dokumentuojami suvirinimo parametrai ir kaip jie tikrinami pasikeitus medžiagoms. Paklauskite, ar jie atlieka suvirintų siūlių pavyzdžių šaltojo lankstumo ir pagreitinto oro poveikio bandymus. Gamintojas, turintis autentiškas RF suvirinimo galimybes, turės tiesioginius atsakymus į visus šiuos klausimus; gamintojas, pasikliaujantis dygsniuota konstrukcija su siūlių juosta, to nepadarys.
Išvada
RF suvirinimas nėra rinkodaros terminas. Jame aprašomas konkretus gamybos procesas su specifine fizika, specifiniais reikalavimais medžiagoms ir konkrečius kokybės rezultatus, kai jis atliekamas teisingai. Atotrūkis tarp tinkamai suvirintos RF siūlės ir susiūtos ir priklijuotos alternatyvos nėra nereikšmingas – tai skirtumas tarp gaminio, kuris patikimai laikosi esant hidrostatiniam slėgiui, ir produkto, kuris galiausiai neišlaiko.
Prekiniams ženklams, gaminantiems vandeniui atsparius maišelius, minkštus aušintuvus ar bet kokius gaminius, kurių siūlės vientisumas yra svarbus po pirmojo naudojimo sezono, techniniu RF suvirinimo supratimu tiekėjo vertinimas tampa paprastesnis. Į teisingus klausimus gaunami aiškesni atsakymai, o skirtumas tarp tikros RF suvirinimo operacijos ir gamyklos, kurioje šis terminas laisvai taikomas, tampa nesunkiai atpažįstamas.
