Kas yra RF suvirinimas?

RF suvirinimas (dar vadinamas aukšto dažnio arba HF suvirinimu) yra gamybos procesas, kurio metu termoplastinės medžiagos sujungiamos naudojant elektromagnetinę energiją, o ne siūlus, klijus ar paviršiaus šilumą. Kai suderinamos medžiagos, pvz., TPU, yra veikiamos aukšto dažnio elektromagnetinio lauko, medžiagoje esančios polinės molekulės pradeda greitai svyruoti. Šis molekulinis judėjimas generuoja šilumą iš medžiagos vidaus į išorę, o esant kontroliuojamam pneumatiniam slėgiui, du sluoksniai jungties sąsajoje išsilydo ir susilieja į vieną ištisinę struktūrą.

Pašalinus radijo dažnių energiją ir medžiagai atvėsinus esant nuolatiniam slėgiui, suvirinimas išlieka nuolatinis. Nėra siūlės tradicine prasme – tik zona, kurioje dvi atskiros medžiagos tapo viena. Be siūlų, be adatų skylių, jokios juostos, laikančios nieko kartu.

Ši technologija naudojama įvairiose sudėtingose ​​srityse: panardinami sausieji maišeliai, sandarūsminkšti aušintuvai, pripučiamos lauko konstrukcijos, vandeniui atsparios medicininės transporto pakuotės ir karinės paskirties taktinė įranga. Šioms programoms būdingas netoleravimas siūlių gedimams – situacijoms, kai nuotėkis yra ne tik nepatogus, bet brangus ar pavojingas.

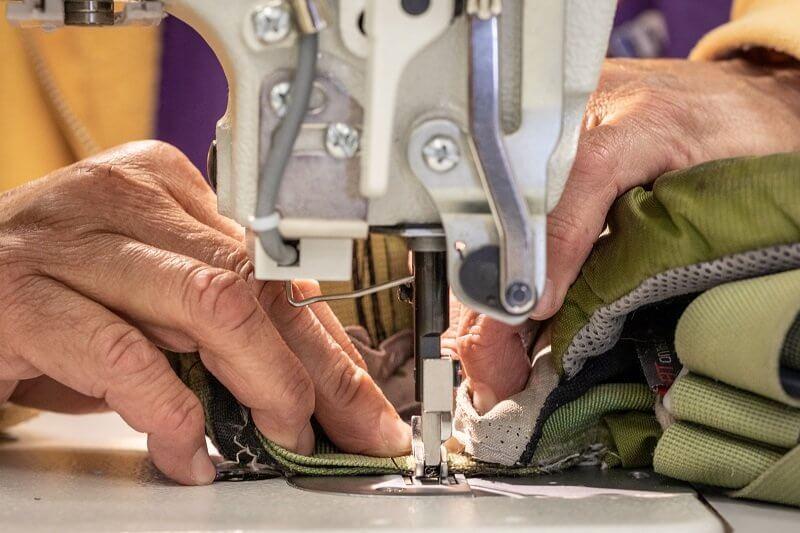

Kas yra tradicinis susiuvimas?

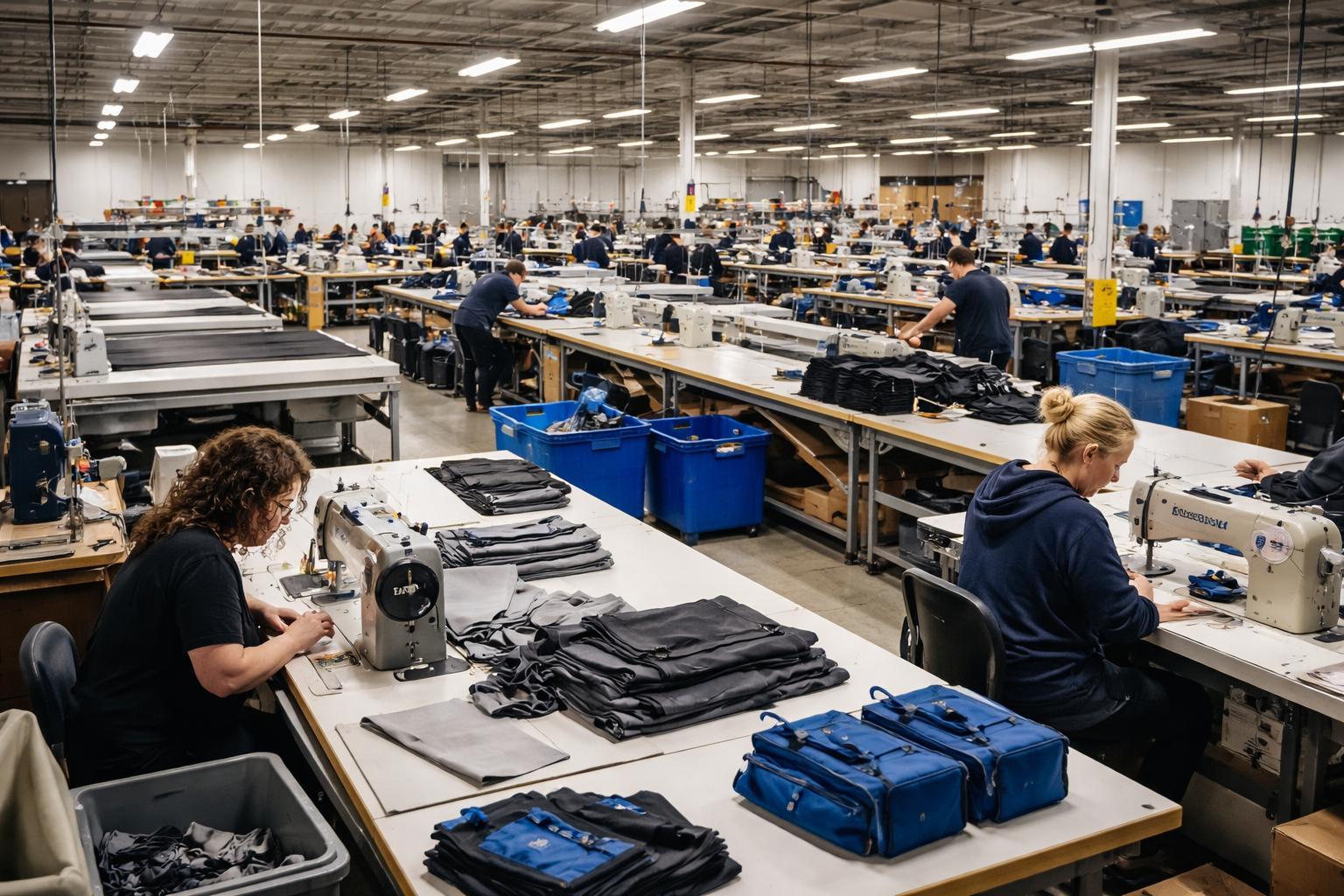

Pramoninis susiuvimas sujungia medžiagas mechaniškai: adatos praeina per audinio sluoksnius, pernešdamos siūlą, kuris užsifiksuoja tarp eilučių, kad plokštės būtų kartu. Tai brandus, labai lankstus procesas, kuris jau daugiau nei šimtmetį buvo tekstilės gamybos pagrindas. Daugeliui audinių gaminių – drabužiams, bendram bagažui, orui pralaidžiam žygio reikmenims – jis gerai veikia ir suteikia didelių pranašumų gamybos lankstumo ir sąnaudų srityje.

Problema, būdinga vandeniui atsparioms reikmėms, yra struktūrinė ir neišvengiama: kiekviena adata, praleidžiama per vandeniui atsparų audinį, sukuria skylę. Vienas metras susiuvimo standartiniu tankiu sukuria šimtus šių perforacijų. Atskirai kiekviena skylė yra mažytė. Kartu jie sudaro ištisinį kelią per vandeniui atsparią membraną išilgai kiekvienos gaminio siūlės linijos.

Gamintojai tai sprendžia naudodami siūlių juostą, vandeniui atsparias dangas ir sandariklius. Šie sprendimai veikia iki tam tikro taško. Vidutinėmis sąlygomis praktiniais tikslais jie gali pakelti susiūtą gaminį iš „atsparaus vandeniui“ į „atsparų vandeniui“. Tačiau jie prideda proceso etapus, padidina kainą ir įveda savo gedimo būdus – juostos atsisluoksniavimą, dangos susidėvėjimą – kurie tampa aktualūs esant nuolatiniam naudojimui ir slėgiui.

Kaip du metodai sujungia medžiagas: struktūrinis skirtumas

Skirtumas tarp šių dviejų konstravimo būdų yra susijęs su įtampa gyvenančia siūle.

Siūtoje konstrukcijoje mechaninė apkrova siūlei tenka sriegiui, praeinamam per eilę medžiagoje išmuštų skylių. Siūlas daugeliu atvejų yra siauresnis ir mažiau tvirtas nei audinys, kurį jis laiko kartu. Kiekviena dygsnio skylė yra įtempių koncentracijos taškas – vieta, kurioje audinys buvo perforuotas ir kur pakartotinis lankstymas veikiant apkrovai sukels laipsnišką išsiplėtimą. Štai kodėl susiūtos siūlės sugenda taip, kaip būna: palaipsniui, įtempimo taškuose, dažniausiai pradedant nuo kampų arba tvirtinimo taškų, kur apkrova yra didžiausia.

RF suvirintoje konstrukcijoje nėra skylių ir sriegio. Siūlės apkrova paskirstoma per visą suvirintą plotą, kuris susiliejo į vientisą medžiagos sluoksnį. Gerai atliktos suvirinimo zonos paprastai atitinka arba viršija aplinkinio pagrindo audinio atsparumą tempimui, o tai reiškia, kad atliekant ardomąjį traukimo bandymą, pagrindinis audinys plyšta prieš suvirinimo linijai pasiduodant. Gedimo režimas, kai jis įvyksta, yra kitoks ir paprastai vėlesnis gaminio naudojimo laikas.

Kalbant apie atsparumą vandeniui, skirtumas yra dvejopas: RF suvirintose siūlėse nėra būdingo vandens patekimo kelio; dygsniuotos siūlės, pagal apibrėžimą, yra, ir klausimas tik, kaip gerai tie keliai yra padengti.

Atsparus vandeniui: kur atotrūkis geriausiai išmatuojamas

Statiškomis žemo slėgio sąlygomis – lyjant silpnam lietui, trumpam purslams – efektyvumo skirtumas tarp gerai užklijuotos susiūtos siūlės ir RF suvirintos siūlės gali būti ne iš karto akivaizdus. Tokiomis aplinkybėmis abu gali išlaikyti vandenį. Atotrūkis išryškėja, kai sąlygos tampa vis sudėtingesnės.

Suderinamų medžiagų RF suvirintos siūlės gali būti išbandytos iki 1,0 baro slėgio, atitinkančio 10 metrų vandens stulpelio hidrostatinį slėgį, be nuotėkio. Tai apima tikrą panardinimą, vandens slėgį iš slenksčių ir dinamines baidarės krepšio apkrovas, kurios prispaudžiamos prie uolų arba sėdi ant irkluotojo. Suvirinimo siūlė arba laikosi, arba ne, o tinkamai atliktas suvirinimas ant kokybiško TPU laikosi patikimai.

Susiūtos siūlės su siūlių juosta paprastai pradeda rodyti nuotėkį esant šio slėgio daliai. Konkretus gedimo taškas priklauso nuo juostos kokybės, užtepimo nuoseklumo ir produkto naudojimo ciklų skaičiaus, tačiau 0,1–0,3 baro yra realus dygsniuotos konstrukcijos diapazonas realiomis sąlygomis. Be to, juostos kraštai pakyla, o vanduo aptinka adatos skylutes.

Praktinė reikšmė: viskam, kas parduodama kaip panardinama, gaminiams, naudojamiems jūrinėje aplinkoje, arba bet kokiam naudojimui, kai maišelio turinys yra svarbus, jei šlapias, susiūta konstrukcija su siūlių juosta nėra patikimas ilgalaikis sprendimas. Lengvam naudojimui lauke, kai kartais pakanka atsparumo purslams, dažnai tai yra.

Patvarumas bėgant laikui: kaip sensta kiekvienas siūlės tipas

Lauko įranga nenaudojama vieną kartą. Reguliariai naudojant daugelį metų jis prikimštas, suspaudžiamas, sulankstomas, veikiamas UV spindulių, įmirkomas druska ir keičiasi temperatūra. Siūlės plotas šį įtempį kaupia skirtingai, priklausomai nuo konstrukcijos būdo.

RF suvirintos siūlės sensta be specifinių degradacijos būdų, kurie turi įtakos susiūtoms konstrukcijoms. Nėra siūlų, kurie galėtų nusitrinti, neatsidarytų dygsnio skylių, ir nėra lipnios juostos, kuri atsiskirtų dėl nuolatinio maišelio plėtimosi ir susitraukimo, judančio tarp šalto vandens ir šiltos saulės šviesos. Suvirinimo siūlė, kuri išlaiko slėgio bandymą, kai gaminys yra naujas, paprastai vis tiek praeina po metų, darant prielaidą, kad pagrindinė medžiaga nebuvo fiziškai pažeista.

Susiūtos siūlės sensta tokiais būdais, kurie dažnai būna nematomi, kol jų nėra. Siūlas trūkinėja palaipsniui. Vandeniui atsparių membranų dygsnio skylės šiek tiek padidėja dėl pasikartojančio lankstumo. Siūlių juosta, kuri atrodė tobulai ant naujo gaminio, po UV poveikio ir terminio ciklo pradeda kilti kampuose ir kraštuose. Nė vienas iš šių pokyčių nėra dramatiškas – jie kaupiami. Rezultatas yra produktas, kuris tinkamai veikia savo gyvavimo pradžioje, o naudojimas palaipsniui mažėja, kol gedimo įvykis padaro gedimą akivaizdų.

Prekiniams ženklams, kurie parduoda produktų kokybę ir suteikia garantijos įsipareigojimus, ši senėjimo trajektorija turi tiesioginių komercinių pasekmių. Vandeniui atsparių gaminių grąžinimai ir garantijos yra susiję su siūlių, o ne audinių gedimais, o pagrindinė priežastis beveik visada yra konstrukcijos metodas.

Išvaizda: ką siūlė praneša apie gaminį

Tai kategorija, kuri yra svarbesnė, nei gali atrodyti techniniu palyginimu.

RF suvirintos siūlės yra lygios, lygios ir geometriškai tikslios. Suvirinimo linija neprideda tūrio, nesudaro sulankstyto audinio keteros ir neturi vizualinio nelygumo, atsirandančio dėl sriegio įtempimo pokyčių susiuvimo metu. Estetinis rezultatas yra techninis ir apgalvotas – tai tinka gaminiams, išdėstytiems aukščiausios kokybės lauko ar taktinėje erdvėje.

Susiūtos siūlės nėra nepatrauklios, tačiau jos skaitosi skirtingai. Siuvinėjimas yra tinkamas estetinis pasirinkimas gyvenimo būdo krepšiams, madingam bagažui ar gaminiams, kuriuose rankų darbo tekstilės kokybė yra prekės ženklo tapatybės dalis. Vandeniui atsparaus gaminio ir inžinerinės kokybės gaminio išorė, susiūta su matoma siūlių juosta, praneša apie kažką, kas gali sumažinti padėtį.

Patyrę pirkėjai lauko reikmenų rinkoje įgudo naudoti siūlių konstrukciją kaip bendros gamybos kokybės pakaitinį rodiklį – ne be reikalo, nes koreliacija paprastai išlieka.

Gamybos sąnaudos: kur tikras palyginimas turi niuansų

Paprasta šio palyginimo versija yra ta, kad susiuvimas yra pigesnis. Tai pasakytina apie vieneto ir investicijų į įrangą lygiu. RF suvirinimui reikalinga specializuota technika, procesui būdingi įrankiai (kiekvienos suvirinimo geometrijos štampai) ir operatoriai, kurie supranta, kaip nustatyti ir palaikyti suvirinimo parametrus. Susiuvimo įranga yra daug lengviau prieinama, operatorius lengviau apmokyti, o procesas lanksčiau apdoroja sudėtingas trimates formas.

Išsamesnė palyginimo versija atspindi tai, kas vyksta gamybos pabaigoje.

RF suvirinta konstrukcija, kai ji atliekama teisingai, duoda nuoseklius rezultatus per visą gamybos eigą su mažu siūlių gedimo lygiu. Produktai patenka į rinką, turėdami savo vandeniui atsparias specifikacijas ir išlieka visą gaminio naudojimo laiką. Garantiniai reikalavimai dėl siūlės gedimo yra maži. Grąžinimo rodikliai yra maži.

Siūta konstrukcija su siūlių juostele suteikia daugiau kintamumo – juostos užtepimo nuoseklumas, juostos kokybė visose tiekėjo partijose, operatoriaus dėmesys kampų padengimui, o atsiradę gedimai dažniausiai išryškėja gaminiui išbuvus lauke sezoną ar du. Iki to laiko kaina pasikeitė nuo gamybos iki garantijos vykdymo, klientų aptarnavimo ir prekės ženklo reputacijos.

Prekiniams ženklams, parduodantiems aukščiausios kokybės lauko rinką, kur produkto kokybė yra pagrindinis pozicionavimo elementas, šis sąnaudų skaičiavimas paprastai pasirenkamas RF suvirintos konstrukcijos naudai, nepaisant didesnių pradinių gamybos sąnaudų. Biudžeto gaminiams, kuriuose kaina yra pagrindinė konkurencinė ašis, racionalus pasirinkimas išlieka susiuvimas.

Medžiagų suderinamumas: ką galima ir ko negalima suvirinti RF

RF suvirinimas veikia jaudinančiomis polinėmis molekulėmis medžiagoje, o tai reiškia, kad jis veikia tik tose medžiagose, kurios turi sužadinamą polinę molekulinę struktūrą. Termoplastikai, tokie kaip TPU, PVC, EVA ir tam tikri PU dengti audiniai, yra suderinami su RF. Natūralūs pluoštai (medvilnė, vilna), neapdorotas nailonas ir poliesteris be suderinamos dangos – ne.

Tai yra viena iš priežasčių, kodėl lauko įrangos pramonės perėjimas prie TPU laminuotų audinių paspartėjo kartu su RF suvirintų konstrukcijų pritaikymu. Medžiagos buvo iš dalies atrinktos, nes jos sukurtos šiam procesui.

Su RF suderinamų medžiagų našumas skiriasi. TPU paprastai yra tinkamiausias pasirinkimas aukščiausios kokybės lauko reikmėms dėl jo lankstumo šaltam orui, atsparumo UV spinduliams, formulavimo be PFAS ir ilgalaikio elastingumo suvirinimo zonose. PVC suvirinama lengvai ir pigiai, tačiau kelia reguliavimo riziką rinkose, kuriose taikomi griežti cheminiai standartai, ir jis tampa trapus žemoje temperatūroje. Medžiagos parinkimas ir suvirinimo proceso parametrai turi būti kuriami kartu – suvirinimo nustatymas, kuris gerai tinka vienai TPU formulei, gali sukelti nepilną suliejimą su kita, net esant tokiam pačiam storiui.

Pramonės šakos, kuriose RF suvirinimas tapo įprasta praktika

RF suvirinimo taikymas dažniausiai siejamas su taikymo sunkumu – kuo didesnė siūlės gedimas, tuo anksčiau pramonė perėjo prie suvirintų konstrukcijų.

Medicinos prietaisai ir farmacinės pakuotės buvo pradėtos naudoti anksti, nes užteršimas dėl pažeisto sandariklio turi tiesioginį poveikį pacientų saugai. Po to buvo naudojama karinė ir taktinė įranga, nes lauko įrangos gedimai atšiauriomis sąlygomis turi veikimo pasekmių, į kurias grąžinant produktus nepakankamai atsižvelgiama. Aukščiausios kokybės lauko įranga – sausų krepšiai, panardinami aušintuvai,jūriniai denio krepšiai, vandens tiekimo įranga – juda ta pačia kryptimi, nes vartotojų lūkesčiai dėl tikro vandens nepraleidžiančio veikimo išaugo, o prekės ženklai pastebėjo, kad „atsparus vandeniui“, esantis prieš tikrai vandeniui atsparų konkurentą, nuolat pralaimi.

Pramoniniai apsauginiai gaubtai, pripučiamos konstrukcijos ir vandeniui atspari saugos įranga papildo taikymo sritį. Kiekvienu atveju bendras veiksnys yra tas, kad pagrindinė gaminio funkcija priklauso nuo siūlės vientisumo išlaikymo laikui bėgant ir veikiant apkrovai – ne tik iš dėžutės.

Kai susiuvimas išlieka teisingas pasirinkimas

RF suvirinimas nėra visuotinai pranašesnis – jis pranašesnis konkrečioms reikmėms. Daugelyje realių scenarijų susiuvimas išlieka praktiškas pasirinkimas.

Sudėtingas trimates struktūras, kurioms reikalingos siūlės, kad jos atitiktų sudėtines kreives arba siaurus spindulius, dažnai lengviau atliekamos susiuvant, nei naudojant suvirinimo štampus, kuriuos reikia pritaikyti kiekvienai geometrijai. Produktai, kuriems svarbu pralaidumas orui – eksploataciniai drabužiai, ventiliuojami žygių paketai – negali naudoti RF suvirintų konstrukcijų savo pagrindinėse plokštėse, neprarandant drėgmės garų perdavimo, dėl kurio jos veikia. Mados ir gyvenimo būdo krepšiai, kuriuose tekstilės estetika yra gaminio tapatybės dalis, dažnai atrodo geriau su dygsniuota konstrukcija. Ir bet kokiai paskirčiai, kur tikrai pakanka „atsparaus vandeniui“ – kasdieniniam krepšiui, kuriame retkarčiais lyja, bet niekada nepanyra – papildomos RF suvirinimo išlaidos ir medžiagų suvaržymai nepateisina našumo padidėjimu.

Daugelis gerai suprojektuotų gaminių taip pat sąmoningai naudoja abu metodus. Avandeniui atsparus sausas maišelisGalima naudoti RF suvirintą pagrindinio korpuso ir ritininio pamušalo konstrukciją – zonas, kurias reikia išlaikyti esant slėgiui, o susiuvimas naudojamas išorinėms priedų kišenėms, pečių diržų tvirtinimo taškams ir dekoratyviniams plokščių sujungimams, kur nereikia atsparumo vandeniui, o siuvimas suteikia daugiau dizaino lankstumo. Geriausi gamintojai pakankamai gerai supranta abu procesus, kad juos pritaikytų ten, kur jie veikia geriausiai, o ne traktuotų pasirinkimą kaip dvejetainį.

Tikroji netinkamo siūlės sukūrimo kaina

Priimant sprendimus dėl vandeniui atsparių gaminių, daugiausia dėmesio skiriama audinių specifikacijoms: denjė skaičiui, dangos svoriui, medžiagos rūšiai. Tai svarbu, ir pirkėjai turi teisę juos įvertinti. Tačiau siūlių konstravimo klausimas dažnai sulaukia mažiau dėmesio viešųjų pirkimų metu – būtent čia ir atsiranda dauguma faktinių lauko gedimų.

Klientai, kurie grąžina avandeniui atsparus maišelisretai praneša, kad audinys sugedo. Jie praneša, kad vanduo nutekėjo viduje, kad atsiskyrė kampas, kad elektronika ar maistas buvo sugadinti, nepaisant to, kad gaminys buvo įvertintas kaip atsparus vandeniui. Daugeliu atvejų siūlė nepavyko. Daugeliu atvejų siūlės gedimas buvo nuspėjamas pagal konstrukcijos metodą ir sąlygas, kuriomis produktas buvo parduotas.

Patyrę originalios įrangos gamintojų pirkėjai, vertindami tiekėjus, išmoko užduoti su siūlėmis susijusių klausimų: kokiam slėgiui gamintojas patvirtina savo suvirintas siūles? Ar hidrostatinis bandymas atliekamas vienetui ar partijai? Kaip dokumentuojami ir tikrinami suvirinimo parametrai, kai medžiagos keičiasi tarp gamybos ciklų? Ar šaltojo lankstumo testavimas yra QC protokolo dalis? Šie klausimai atskiria gamintojus, turinčius tikrus RF suvirinimo pajėgumus, nuo tų, kurie pateikia technologiją kaip savo galimybes be proceso disciplinos, kad ją nuosekliai vykdytų.

Siūlės konstrukcija buvo perkelta iš gamybos išnašos į gaminio diferenciatorių. Prekiniams ženklams, konkuruojantiems aukščiausios kokybės vandeniui atsparioje rinkoje, jis priklauso gaminio specifikacijai, o ne kaip numanoma detalė.

RF suvirinimas ir susiuvimas: tiesioginis palyginimas
