Individualizuota vakuuminio kompresinio maišelio gamyba – suvirintas TPU

„Sealock“ yra pritaikytas vakuuminių kompresinių maišelių gamintojas ir OEM tiekėjas. Vandeniui atsparus maišelis turi išlaikyti vandenį tol, kol jis yra vandenyje. Turite laikyti kompresinį maišelįoronuolat, savaites, prieš slėgio skirtumą, kuris niekada neatsipalaiduoja. Oro molekulės yra daug mažesnės nei vandens lašeliai, o vakuumas niekada nenustoja traukti, todėl tai yra sudėtingiausia sandarinimo problema mūsų asortimente. Šiame vadove aprašoma, kaip šie maišeliai iš tikrųjų gaminami – vožtuvas, uždarymas, siurblio integravimas ir pripūtimo testas, kuris nustato tai, ko niekas kitas nedaro.

Vožtuvas yra produktas

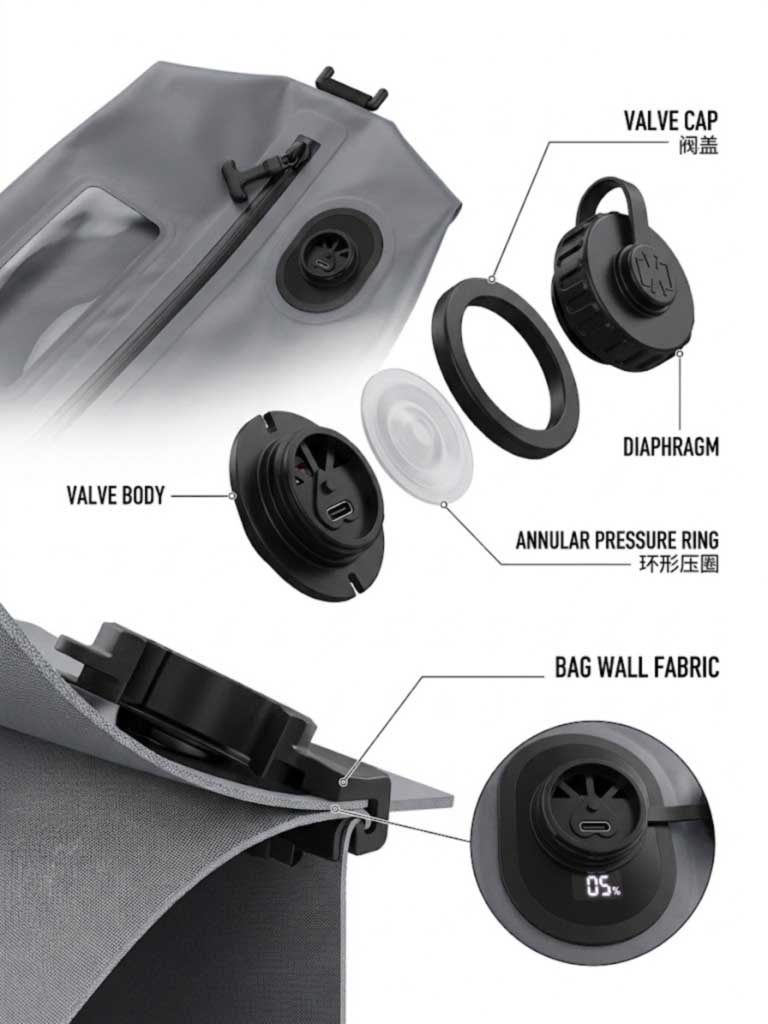

Visa kita gali būti teisinga, o blogas vožtuvas per naktį vis tiek praras vakuumą. Vienpusio vožtuvo mazgas ant suspaudimo maišelio turi specifinę anatomiją ir kiekviena dalis atlieka savo darbą:

• Vidinis vožtuvo korpusas su flanšu, sėdintis maišelio viduje, jo flanšas sujungia sritį aplink maišelio sienelės angą.
• Lanksti diafragmakuris atsilenkia nuo maišelio, kad išsiurbtų orą, tada užsisandarina, kai viduje yra mažesnis slėgis nei išorėje. Geresnis dizainas suteikia diafragmąįvairaus standumo srityso ne vienodo lankstumo.
• Projektuojamas žiedinis žiedaskad diafragma susitinkalinijinis kontaktas— tikroji sandarinimo linija ir geometrija, kuri nusprendžia, ar vakuumas išsilaiko naktį ar sezoną.
• Išorinis dangtelis arba laikantis žiedasmontuojamas išorėje, kuris užsifiksuoja arba sriegia virš išsikišusio vožtuvo korpuso irsulaiko maišelio medžiagą tarp dviejų komponentų.

Paskutinis punktas yra pagrindinis gamybos principas: vožtuvas yramechaniškai užfiksuotasper maišo sienelę, taip pat priklijuotas prie jos. Neužtenka nei vieno, nei kito – jungtis be fiksavimo nulupta kartojant siurblio ciklus; fiksavimas be jungties nutekėjimo sąsajoje.

Klijavimo taisyklė, kuri lemia vožtuvo patikimumą

Kietą vožtuvo korpusą prie lankstaus maišo sienelės galima pritvirtinti klijuojant arba termiškai suklijuojant, ir yra nustatytas principas, kurį verta įtraukti į savo specifikaciją:geresni rezultatai gaunami, kai suklijuoti paviršiai yra iš panašios medžiagos.

Praktinė pasekmė TPU suspaudimo maišui yra tiesioginė. Jei maišelio vidinis paviršius yra TPU, vožtuvo flanšas turi būti iš suderinamo suvirinamo polimero, kad jungtis būtų tikra medžiaga, o ne lipnus sluoksnis, jungiantis du skirtingus plastikus. Lipnioji jungtis yra trečioji medžiaga, kuriai būdingas senėjimas, ir būtent tokia jungtis išlaiko gamyklinį bandymą ir sugenda šešis mėnesius po sandėliavimo.

Vožtuvo flanšo medžiagą nurodykite kartu su maišelio laminatu, o ne atskirai. Tai vienintelė naudingiausia linija, kurią pirkėjas gali pridėti prie kompresinio maišelio techninės pakuotės.

Gedimo režimas Niekas nenurodo: Pūkeliai

Šis nusipelno daugiau dėmesio nei gauna, nes gaminys naudojamas beveik vien tik su tekstile. Vožtuvų konstrukcijose yra mentės, kad maišo medžiaga ir dideli daiktai būtų toliau nuo oro angų, betmentelės netrukdo mažoms dalelėms patekti į oro angas, kur jos arba užkemša angas, arba neleidžia tinkamai užsidaryti diafragmai pasibaigus evakuacijai.

Drabužiai, patalynė ir pūkai – visi iškritę pluoštai. Krepšys, supakuotas su vilna ir pūkine striuke, generuoja būtent tokias daleles, kurios bus ant diafragmos sandarinimo paviršiaus. Maišelis, kuris puikiai išsiurbia, o po to palaipsniui persipildo per dvi dienas, labai dažnai yra diafragma, kurią dalinai atidaro pluoštas, o ne nesandari siūlė – todėl vartotojai praneša apie nutekėjimą, kurio jie negali rasti.

Inžineriniai atsakymai yra nurodyti:

• Filtro elementasskersai vožtuvo angos, todėl pašalintas oras filtruojamas prieš pasiekiant diafragmą.
• Radialiniai oro deflektoriaipo vožtuvo lizdu – radialine simetrija išdėstyti pelekai, kurie evakuacijos metu pašalina maišo medžiagą, drabužius ir patalynę iš oro porų, todėl audinys stipriai neprisitraukia prie vožtuvo.
• Užsukamas dangtelis su stabdymo įtaisuspaudžiant diafragmą, kuri prideda mechaninį sandariklį, nepriklausomą nuo pačios diafragmos uždarymo. Mūsų SL-P1133 naudojamas srieginis dangtelis su tarpine būtent dėl ​​šios priežasties: nuėmus siurblį, sandariklis nebepriklauso vien nuo membranos.

Elektrinio siurblio suvirinimas į skydą

Įmontuotas siurblys yra standus, varomas agregatas, suvirintas į lanksčią sandarią sieną. Reikalavimai sukaupti:

• ABS korpusas su sandaria sąsajaprie plokštės, privirinama, o ne priklijuota.
• Užsukamas vandeniui atsparus dangtelisvirš siurblio, todėl elektronika yra sandari, kai ji nenaudojama.
• Baterijos talpa— elementas ir įkrovimo prievadas yra sandariame gaminio korpuse, kuris pakartotinai suspaudžiamas ir tvarkomas.
• Automatinio sustabdymo valdymas, todėl variklis baigia ciklą, o ne veikia prieš sandarų maišelį.

Siurblio suvirinimas yra atskiras proceso langas nuo korpuso siūlių, turintis savo parametrus ir savo patikrinimą, o jo korpuso sandariklis išbandomas nepriklausomai nuo maišelio vakuumo išlaikymo.

Langų skydelis ir uždarymas

Skaidrus langasyra skirtingų medžiagų suvirinimas: skaidrios TPU plėvelės į TPU laminuotą audinį. Pagrindinė taisyklė yra ta, kad aukštesnės stiklo pereinamosios temperatūros medžiaga pirmiausia turi įkaisti ir patekti į žemesnio Tg; paleiskite jį kitu būdu, o plėvelė per daug išsilydys, o laminatas niekada tinkamai nesusilieja, todėl langas atrodo gerai ir vėliau išsisluoksniuoja.

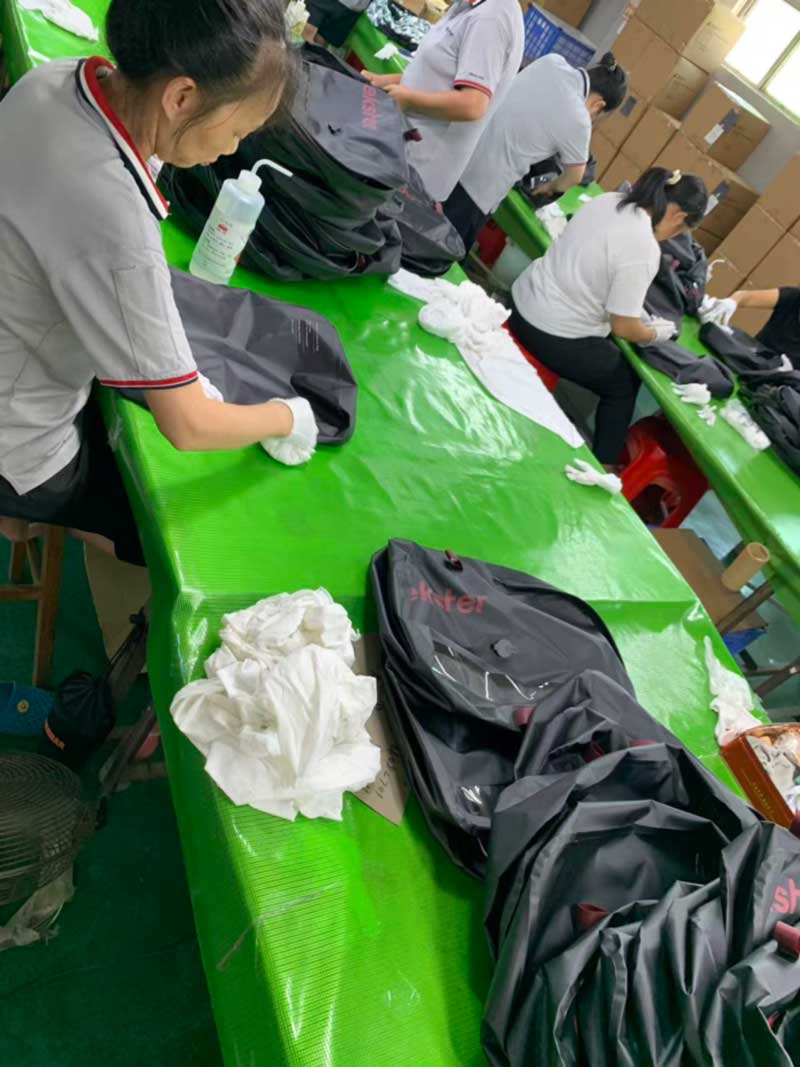

Langų plokštėms taip pat reikia disciplinos ant grindų. Mūsų surinkimo stotys dirbabaltas pirštines su valymo tirpalu, nuvalykite kiekvieną įrenginį prieš ir po lango bei apkaustų operacijų – nes alyva ar dulkės ant skaidrios plėvelės yra ir kosmetinis defektas, ir suvirinimo siūlės teršalas.

Uždarymasyra viso ilgio sandarus vandeniui atsparus užtrauktukas su suformuota dantų grandine, privirinta prie plokštės. Tai yra komponentas, skiriantis suvirintą kompresinį maišelį nuo įprasto: tarpikliu užsandarintas užtrauktukas yra suspaustas sandariklis, o prispaudžiamas užtrauktuku užrakinamas juostelė – ne. Kraštų surišimas sustiprintoje juostoje apsaugo perimetrą nuo dilimo bagažo viduje.

Gamybos seka

1. Pjovimas— kėbulo plokštės, langų plėvelė ir apkaustai supjaustyti pagal leistiną nuokrypį; suvirinta siūlė neturi galimybės sugerti dreifo.
2. Langų suvirinimas— skaidrios plėvelės, suvirintos į korpuso plokštę, esant skirtingiems medžiagų parametrams.
3. Vožtuvų ir siurblių montavimas— suformuota anga, pritvirtintas vožtuvo korpusas ir pritvirtintas flanšas, uždėtas atraminis dangtelis arba suvirintas siurblio korpusas ir uždėtas tarpiklis. Kiekvienas vykdo savo parametrų rinkinį.
4. Suvirinimas užtrauktuku— sandari užtrauktuko juosta, privirinta prie plokštės be tuštumų, todėl sandariklis yra ištisinis nuo audinio iki užtrauktuko.
5. Korpuso suvirinimas— perimetro siūlės, sulydomos 27,12 MHz dažniu, atliekant bandomąsias suvirinimo siūles ir atplėšimo bandymus kiekvieną kartą paleidžiant.
6. Krašto įrišimas— perimetro pritvirtinta sustiprinta juosta.
7. Valymas- langų ir apkaustų valymas pirštinėmis.
8. Pripūtimo sandarumo testas— kiekvieną vienetą prieš pakuojant.
9. Galutinis patikrinimas, ženklinimas ir pakavimassu partijos identifikavimu.

Pripūtimo testas: slėgis iš vidaus

Tai yra žingsnis, kuris išskiria suspaudimo maišelio liniją nuo bendros vandeniui atsparios linijos, ir ji veikia toliaukiekvieną vienetą, o ne pavyzdį. Kiekvienas maišas pripučiamas per pneumatinį pistoletą, kol kūnas patiria teigiamą vidinį slėgį, tada atidedamas į šalį ir stebimas.

Verta suprasti logiką, nes ji yra priešinga vakuumo bandymui ir užfiksuoja įvairius gedimus.Infliacija išstumia kiekvieną siūlę į išorę iš vidaus, apkraunant suvirinimo siūles, vožtuvo fiksatorių, užtrauktuko sąsają ir lango rėmą ta kryptimi, kuri yra silpniausia. Kraštinė suvirinimo siūlė, kuri laikosi nuo išorinio vandens slėgio, atsidarys veikiant vidiniam slėgiui. Krepšiai, kurie lieka pripūsti per stebėjimo laikotarpį, praeina; visi, kurie suminkštėja, yra ištraukiami ir atsekami.

Vykdykite kartu su klientų patikrinimo procedūra -išpakavimas, vakuuminis ištraukimas, 24 valandų statinis poilsis ir oro nuotėkio nustatymas— bando priešinga kryptimi, o šiam gaminiui tai nėra analogas savo našumui: tai yra būtent tai, ką galutinis vartotojas padarys su maišeliu. Tarp šių dviejų sandariklis yra įrodytas esant teigiamam ir neigiamam slėgiui.

Produkto pagrindas

Vaizdas	Modelis ir specifikacijos	Tai rodo gamybos pajėgumus	MOQ
	SL-P1083 Kompresinis krepšys su įmontuotu siurbliu— 42×29×11 cm, 13,4 l; elektrinis siurblys suvirintas į korpuso skydą; ABS korpusas su sandaria tarpiklio sąsaja; užsukamas vandeniui atsparus dangtelis; USB-C, 1 500 mAh, maždaug 90 ciklų vienam įkrovimui; 4 000 Pa, maždaug 15 sekundžių; skaitmeninis atgalinis skaičiavimas su automatiniu sustabdymu; suvirintas skaidrus TPU langas; juostele surišti kraštai; suformuotas D-žiedas ant suvirintos inkaro platformos.	Elektrinis mazgas, suvirintas į sandarią sieną – sudėtingiausia konstrukcija	300
	SL-P1133 Kompresinis krepšys su rankiniu siurbliu— 48×29×10 cm, 13,9 l;užsukamas oro vožtuvas su srieginiu dangteliu ir tarpine; ABS vožtuvo korpusas su silikoniniu tarpikliu; suderintas stūmoklinis rankinis siurblys; Formuoti TPU rankenos skirtukai; suvirintas skaidrus TPU langas; garsumo sumažinimas iki 70%.	Nuo diafragmos nepriklausomas mechaninis sandariklis – tvirtiausia vožtuvo architektūra	300
	SL-P1082 Kelioninis vakuuminis kompresinis maišelis— trijų dydžių, 14L / 20L / 33L; TPU laminuotas audinys; aukšto dažnio suvirintos siūlės; per visą ilgį sandarus vandeniui atsparus užtrauktukas; centre montuojamas vienpusis vožtuvas; IPX6; rankų suspaudimas be siurblio.	Trijų dydžių vožtuvų integravimas pagal bendrą įrankių logiką	500

Vožtuvų architektūra, filtrų ir deflektorių aprūpinimas, siurblio tipas, lango skydelis, užtrauktukas, kraštų įrišimas, pakabinama įranga, dydžiai, spalva ir prekės ženklas – visa tai galima nurodyti pagal užsakymą, arba maišelį galima sukurti pagal eskizą.

Kokybės kontrolė

Kokybė suskirstyta į tris lygius.IQCdengia gaunamą TPU laminatą dangos storiui, sukibimui ir suvirinamumui užtikrintivožtuvų mazgai, diafragmos, tarpikliai, siurblių blokai, baterijos, sandarūs užtrauktukai ir rišamoji juostaatitinka pasirašytą standartą, su spalvų skirtumu ir atsparumu.IPQCapima pjovimo toleranciją, langų suvirinimo parametrus, vožtuvo lizdą ir fiksavimą, siurblio korpuso sandariklį, užtrauktuko suvirinimo tęstinumą ir perimetro suvirinimo vientisumą, su pavyzdinių suvirinimo siūlių atplėšimo bandymus kiekvieną kartą pradedant.OQCapima ISO 2859 AQL mėginių ėmimą, vakuumo sulaikymo bandymus ir aukso mėginių palyginimą, su SGS arba QIMA patikra.

Tarp jų atliekami du krypties testai:100% infliacijos sandarumo bandymasesant teigiamam vidiniam slėgiui, ir kliento patikrinimo procedūraišpakavimas, vakuuminis ištraukimas, 24 valandų statinis poilsis ir oro nuotėkio nustatymasesant neigiamam slėgiui. Laboratorijoje papildomai atliekami suvirinimo sukibimo ir atsiplėšimo stiprumo, užtrauktuko nuovargio ciklai, vožtuvo ciklo, siurblio ciklo ir akumuliatoriaus įkrovimo ciklo bandymai, siurblio korpuso sandarinimo, atsparumo pradūrimui ir plyšimui, tempimo ir plyšimo, lango lankstumo ir skaidrumo, trinties ir spalvos atsparumo bandymai.

DUK: Kompresinių maišelių gamyba

K: Kodėl kompresiniai maišeliai praranda vakuumą, kai siūlės atrodo gerai?
A: Dažnai tai yra diafragma, o ne siūlė. Dėl drabužių ir patalynės išsilieję pluoštai gali patekti į vožtuvo oro angas ir išlaikyti diafragmą dalinai atidarytą, todėl maišelis prisipildo lėtai, todėl vartotojai praneša apie nutekėjimą, kurio jie negali rasti. Filtro elementas, radialiniai oro deflektoriai ir užsukamas dangtelis – visa tai skirta.

K: Kaip vožtuvas pritvirtintas prie maišelio?
A: Mechaniškai fiksuojant ir sujungiant – maišelio sienelė yra įstrigusi tarp vidinio vožtuvo korpuso flanšo ir išorinio laikančiojo dangtelio, o flanšas sujungiamas su sienele. Vien tik klijavimas nusilupa kartojant siurblio ciklus; vien fiksavimo nutekėjimas sąsajoje.

K: Kokios medžiagos turėtų būti vožtuvas?
A: Suderinamas su vidiniu maišelio paviršiumi. Sujungimas tarp panašių medžiagų yra daug patikimesnis nei lipnios jungtys tarp skirtingų plastikų, todėl ant TPU maišelio vožtuvo flanšas turi būti suderinamas suvirinamas polimeras. Nurodykite jį kartu su laminatu.

Kl .: Kodėl maišelius reikia pripūsti, o ne tik vakuuminiu būdu?
A: Nes jie abu randa skirtingus trūkumus. Pripūtimas apkrauna kiekvieną siūlę, vožtuvo fiksatorių, užtrauktuko sąsają ir lango rėmą iš vidaus – ta kryptimi, kuria jie yra silpniausia. Mes tikriname kiekvieno įrenginio pripūtimą ir vakuuminį testą su 24 valandų palaikymu.

Kl.: Ar sunkiau pagaminti įmontuotą siurblį?
A: Žymiai. Į lanksčią sandarią sienelę suvirinamam elektriniam mazgui reikalingi savi suvirinimo parametrai, ABS korpusas su sandarikliu, užsukamas vandeniui atsparus dangtelis ir nepriklausomas korpuso sandariklio, motociklo veikimo trukmės ir akumuliatoriaus įkrovimo ciklo bandymas.

Kl .: koks yra MOQ ir pristatymo laikas?
A: Nuo 300 vienetų siurblių modeliuose ir 500 vienetų trijų dydžių kelioniniame rinkinyje su pavyzdžiais per 7–15 dienų, o pagaminus 30–45 dienas po patvirtinimo.

Pasikalbėkite su gamykla

Norėdami pradėti gaminti pritaikytą vakuuminį kompresinį maišelį, susisiekite su Sealock adresuinfo@sealock.com.hkarba +86-769-82009361. Daugiau nei dvidešimt metų aukšto dažnio suvirinimas ir pramoninis siuvimas po vienu stogu, vožtuvų ir siurblių integravimas, 100% pripūtimo nuotėkio patikrinimas, dviguba Kinijos ir Vietnamo gamyba ir visa klientų tikrinimo procedūra kiekvienai siuntai.
