Hidrodinaminio poveikio konstrukcinė analizė, RF suvirinta vandeniui atspari konstrukcija ir laikančiosios pakabos sistemos, naudojamos šiuolaikinėse žvejybos sausose kuprinėse.
Suprasti gedimų režimus bridimo aplinkoje

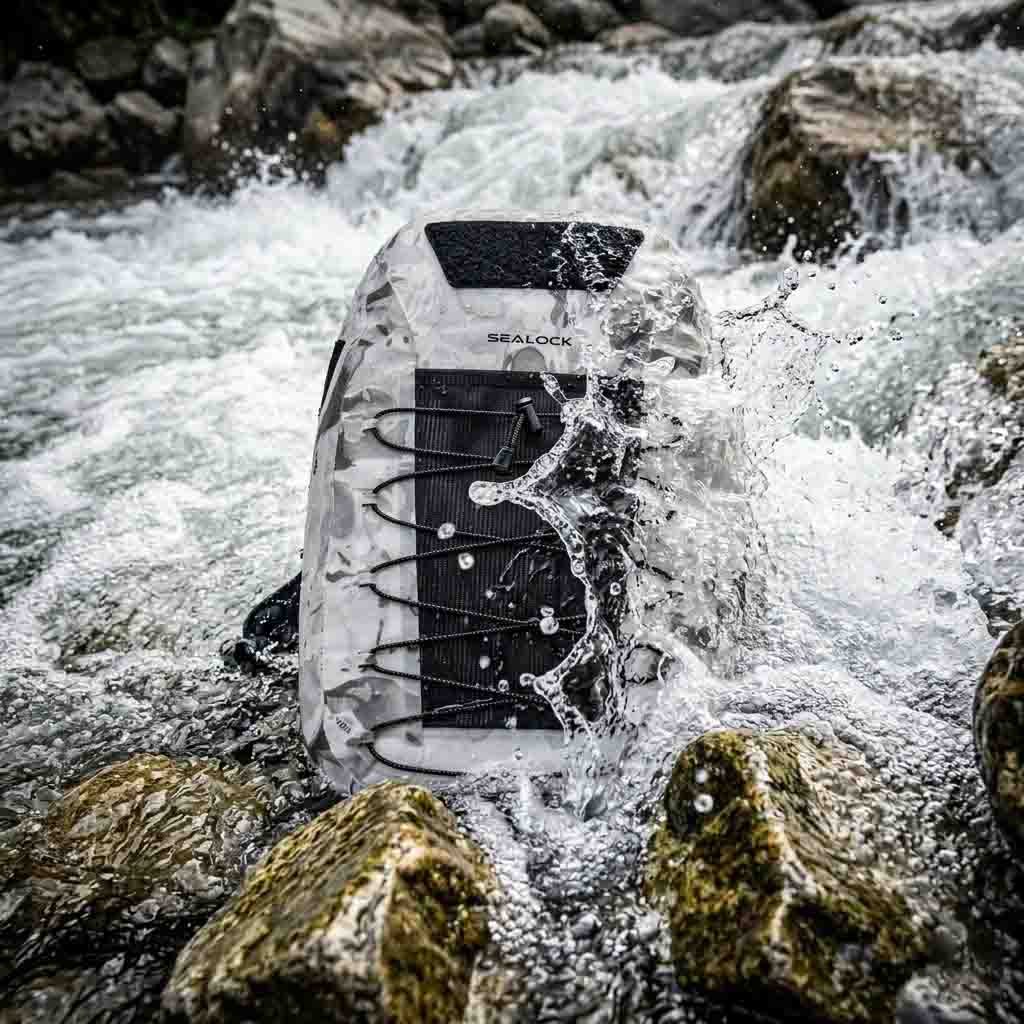

Gilios upės perėjos, banglenčių banglenčių sportas ir sraunios srovės žvejų kuprines patiria stresą, dėl kurio įprasti lauko krepšiai nėra sukurti taip, kad išliktų.
1. Hidraulinio smūgio gedimas
Staigus kritimas į judantį vandenį sukuria vietinį hidrodinaminį slėgį prieš užtrauktuko takelius ir siūlių jungtis. Standartiniai vandeniui atsparūs užtrauktukai dažnai sugenda dėl šių smūgių, todėl vanduo iš karto gali prasiskverbti į pagrindinį skyrių.
Jautri įranga, pvz., skraidyklės, telefonai, transporto priemonių rakteliai ir kompaktiškų fotoaparatų sistemos, yra ypač pažeidžiama panardinant į vandenį.
2. Dilimas ir srovės suspaudimas
Greitos srovės gali prispausti kuprinę prie panardintų uolų paviršių, sutelkdamos spaudimą ir dilimą išilgai audinio klosčių ir konstrukcinių siūlių.
Mažo tempimo dygsniuoti audiniai dažnai plyšta veikiant tokioms kombinuotoms jėgoms, todėl sausoje kameroje nuolat tekėja vanduo.
3. Vandenį sulaikantis svorio padidėjimas
Tradicinės tinkleliu paminkštintos kuprinės sugeria didelį kiekį vandens ilgų plaukimo seansų metu. Šis papildomas skysčio svoris veikia kūno pusiausvyrą ir padidina nuovargį esant nestabilioms srovėms.
Uždarų ląstelių pakabos sistemos pašalina šią problemą, nes visiškai neleidžia absorbuoti drėgmės.
RF suvirinta konstrukcija prieš tradicines siuvamas siūles
Įprasti vandeniui atsparūs maišeliai yra pagaminti iš susiūtų audinių plokščių, sujungtų su lipnia siūlių juosta. Esant pakartotiniam įtempimui, dygsnio skylės deformuojasi ir galiausiai tampa vandens patekimo takais.
RF suvirinimasvisiškai pašalina susiuvimą, nes molekuliniu būdu sujungiami TPU dengti audinio sluoksniai, naudojant aukšto dažnio elektromagnetinę energiją.
Sealock 15 l didelės talpos vandeniui atspari muselinės žūklės kuprinėnaudoja 27,12 MHz radijo dažnio suvirinimo procesą, kad sujungtų dvipuses 500D TPU laminuotas plokštes į vieną ištisinę vandeniui atsparią konstrukciją be sriegio ar lipnios juostos.
Šis procesas sudaro homogeninę polimerinę jungtį, kuri išlaiko struktūrinį vientisumą esant hidrostatiniam slėgiui, veikiant sūraus vandens poveikiui ir pasikartojančiam lanksčiam ciklui.
Struktūrinės sistemos išdėstymas
| Komponentas | Funkcinė paskirtis |
|---|---|

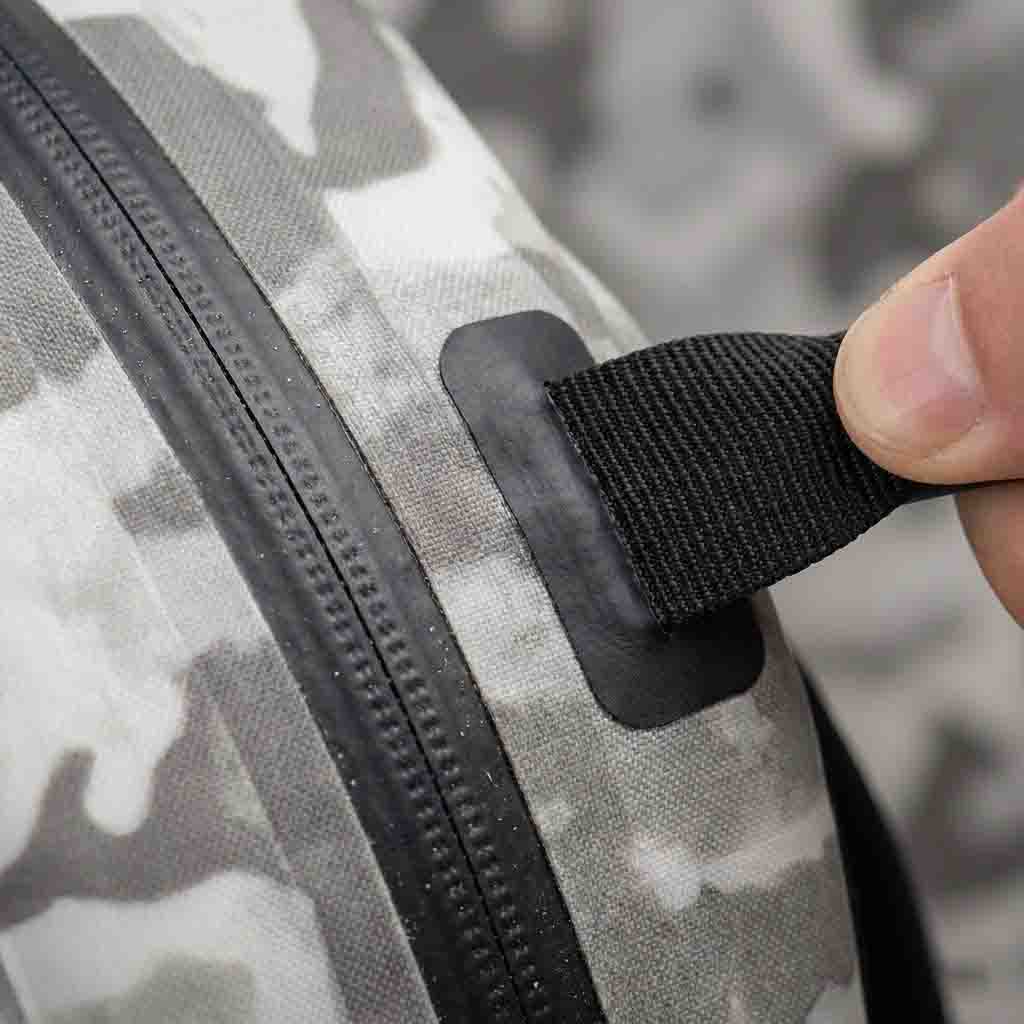

| Dujoms nepralaidus vandeniui atsparus užtrauktukas | Palaiko panardinimo lygio sandarumą esant hidrauliniam slėgiui. |
| Suvirinta MOLLE įrankių platforma | Paskirsto išorines įrankių apkrovas nepramušdamas vandeniui atsparios kameros. |
| Uždaroji EVA pakaba | Apsaugo nuo vandens absorbcijos ir sumažina svorio kaupimąsi. |
Techninės specifikacijos
500D poliesteris + dvipusis TPU laminavimas
15L Tactical Wading konfigūracija
IPX7 panardinamoji apsauga
12 mm RF Fusion karoliukas ±0,5 mm
Kokybės tikrinimo procesas
Kiekviena gamybinė partija povandeninėje hidrostatinės patikros kameroje yra išbandoma pneumatiniu slėgio palaikymo bandymu.
Kuprinėje viduje daromas slėgis ir suspaudžiama po vandeniu, o technikai tikrina, ar nėra oro nuotėkio, suvirinimo defektų ar skylučių gedimų. Dėl bet kokio išbėgančio burbulo srauto gamybos partija nedelsiant atmetama.
Galutinė inžinerijos perspektyva
Techninėje žvejybos aplinkoje atsparumas vandeniui mažiau priklauso nuo paviršiaus dangų, o daugiau nuo konstrukcijų konstrukcijos metodų.
RF suvirintos TPU sistemos, uždarų elementų pakabos platformos ir dujoms nepralaidžios sandarinimo architektūros užtikrina daug didesnį ilgalaikį patikimumą nei susiūtos vandeniui atsparios sąrankos, veikiamos nuolatinio dilimo, sūraus vandens ir dinaminio hidraulinio įtempio.
B2B viešųjų pirkimų veiksmas:Norėdami palyginti šias struktūrines leistinas nuokrypas su esamu jūsų prekės ženklo taktinių įrankių katalogu,susisiekite su mūsų inžinerijos skyriumi
DUK
Klausimas: Daugelis apžvalgininkų skundžiasi, kad po kelių kelionių vandeniui atsparūs žvejybos paketo užtrauktukai skyla, stringa arba nuteka. Kaip Sealock tai ištaiso?
A:Standartiniai vandeniui atsparūs užtrauktukai, esantys ant pigių įrankių, yra paprasti nailoniniai vikšrai, apvynioti plona išorine poliuretano danga, prisiūta tiesiai ant maišo. Kai ritės viduje kristalizuojasi smėlio smėlis arba sūraus vandens druska, slankiklis netinkamai išsilygina, todėl užtrauktukas prasiskverbia įtemptas. Be to, esant minimaliai hidraulinei apkrovai, vanduo prasiskverbia pro susiūtas adatos skylutes. „Sealock“ naudoja originalų dujoms nepralaidų užtrauktuką. Jame yra sunkūs termoplastiniai dantys, kurie užsifiksuoja, kad stora, integruota guminė lūpa būtų tvirtai suspausta. Kadangi užtrauktuko mazgas sulydomas su TPU korpusu aukšto dažnio suvirinimo būdu, nenaudojant siuvimo adatos, nėra struktūrinių perforacijų, leidžiančių patekti drėgmei.
Klausimas: Vartotojai dažnai praneša, kad esant dideliam apkrovimui išorinės priedų kilpos visiškai išplėšia iš sauso maišo audinio ir sugadina kuprinę. Kaip to išvengti?
A:Tradicinės gamyklos siuva išorines juostines juosteles tiesiai ant vieno vandeniui atsparaus audinio sluoksnio, bandydami užsandarinti vidines skylutes lipnios juostos juostele. Kai naudotojas prie kilpos prikabina sunkų bridimo tinklą arba sunkų replių apvalkalą, sukimosi traukos jėga sutelkiama tik į silpnas siūlių linijas, suplėšydama audinio matricą ir sukeldama nuotėkį. „Sealock“ pašalina šį gedimą dėl mūsų perimetru suvirinto MOLLE dizaino. Kaip tarpinį apkrovos skirstytuvą naudojame lazeriu pjaustytus, tvirtus TPU armuojančius pleistrus. Šie pleistrai sujungiami su išorine oda naudojant aukšto dažnio bangas, sumaišant komponentus į vieną sluoksnį. Mechaninį įtempimą visiškai sugeria išorinis apvalkalo sluoksnis, o vidinis sausas skyrius išlieka be siūlių ir apsaugotas nuo plyšimo.
Kl .: Kodėl plaukiant gilioje upėje įprastos plaukimo kuprinės skleidžia stiprų miltligės kvapą ir tampa itin sunkios?
A:Taip nutinka todėl, kad standartinėse kuprinėse nugarai palaikyti naudojamos atvirų porų poliuretano putos, suvyniotos į porėtą nailono tinklelį. Atvirų porų putos yra struktūriškai porėtos, tai reiškia, kad jos veikia kaip kempinė, sutraukiančios organinius upių dumblius, mikroskopinius dumblius ir didelio druskingumo jūros vandenį. Įstrigęs tinklelio viduje, jis negali tinkamai išdžiūti, todėl užpakalinis skydelis virsta bakterijų ir pelėsių, sukeliančių nemalonų kvapą, veisimosi terpe, kartu pridedant iki 3 kg negyvojo skysčio svorio. Sealock tai išsprendžia naudojant suformuotus uždarų porų EVA putplasčio blokus, privirintus tiesiai prie kuprinės sienelės. EVA putos turi visiškai izoliuotas oro ląsteles, kurios fiziškai blokuoja vandens patekimą. Skydas išlaiko nulinį skysčio svorį, visiškai švariai nuplaunamas upės vandeniu ir akimirksniu išdžiūsta, pašalinant fizines sąlygas, reikalingas bakterijoms daugintis ir nemaloniems kvapams.
Kl.: vidinė siūlių juosta nusilupa ir pakyla po sūraus vandens poveikio, todėl maišelis visiškai sugenda. Ar jūsų suvirintos siūlės išsiskiria?
A:Susiūta ir priklijuota konstrukcija remiasi skystomis lipniomis dangomis, kad siūlės juosta išlaikoma virš adatos linijos. Jūrinis sūrus sūrymas yra labai ėsdinantis; druskos kristalams džiūstant mikrotarpeliuose, jie mechaniškai plečiasi ir ištirpdo lipnią klijų matricą, todėl juosta atsiskiria (atsisluoksniuoja). „Sealock“ naudoja nulinius klijus ir nulinį siūlą. Mūsų aukšto dažnio suvirinimo procese naudojama elektromagnetinė energija, kad sujungiančių lakštų TPU molekules tiesiogiai struktūriniu lygiu. Plokštės suauginamos į vieną sluoksnį. Mūsų jungtys atitinka griežtus ASTM D751 suvirinimo šlyties nuovargio įvertinimus, užtikrinant, kad siūlės tarnavimo laikas atitiktų pagrindinės TPU medžiagos eksploatavimo trukmę, nepaisant nuolatinio druskos sūrymo poveikio ar drėgnų laikymo laukų.
Išsamią ilgalaikio lankstumo, atsparumo hidrolizei ir atsparumo šaltu oru analizę rasite mūsųTPU ir PVC vandeniui atsparių medžiagų palyginimas.
