Vandeniui atsparaus maišelio techninis paketas – ką nurodyti

Sealock yra vandeniui atsparių maišelių gamintojas ir OEM tiekėjas. Technologijų paketas nėra nuotaikos lenta ar eskizas – tai dokumentas, leidžiantis gamyklai sukurti jūsų gaminį nespėliojant, o nuo jo kokybės priklauso, ar patvirtinsite pavyzdį dviem etapais, ar penkiais. Standartiniai techninių paketų šablonai yra parašyti drabužiams ir įprastiems krepšiams ir yra tinkamas atskaitos taškas.Tačiau suvirintam vandeniui atspariam maišui reikia penkių dalių, kurių nėra drabužių šablone, o jų neįtraukus, todėl vandeniui atsparūs projektai stringa mėginių ėmimo metu. Šis vadovas apima abu sluoksnius.

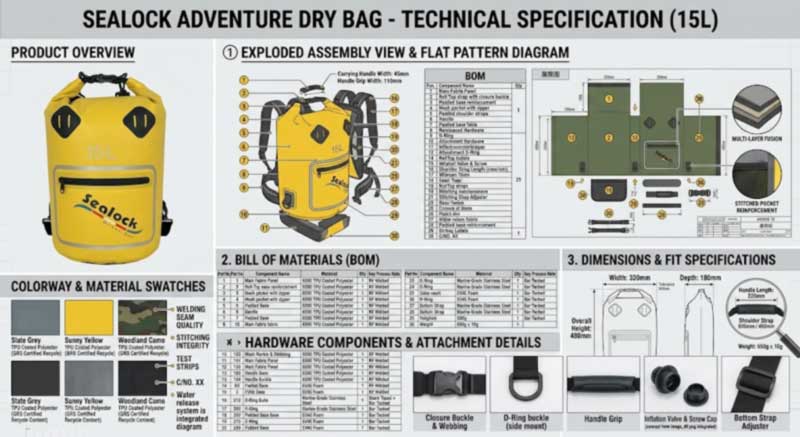

Trumpai apie standartinius skyrius

Skyrius	Kas jame turi būti
Viršelis	Stiliaus pavadinimas ir numeris, data,versijos numeris, susisiekite
Plokšti eskizai	Priekyje, galeiršone, su figūrinėmis linijomis prie kiekvienos siūlės, kišenės, užsegimo ir aparatūros padėties
Matavimo diagrama	Kiekvienas matavimo taškas cm ir coliais, kiekvienas su anustatytas matavimo taškasir tolerancija
Medžiagų sąmata	Kiekvienas komponentas su sudėtimi, svoriu, storiu, spalvos nuoroda, dydžiu ir kiekiu vienete
Statybos pastabos	Kaip kiekviena dalis sujungiama ir baigiama
Spalvos	Pantone arba pasirašyta spalvų kortelė kiekvienam komponentui, o ne tik „juoda“
Prekės ženklas	Logotipo kūrinys, metodas, dydis ir tiksli vieta; etiketės ir lipdukai
Pakuotė	Polimaišas, dėžutė, brūkšninis kodas, dėžutės kiekis ir dėžutės žymėjimas

Dvi pastabos apie pagrindus prieš vandeniui atsparią medžiagą.Tik vaizdas iš priekio yra klasikinė pradedančiojo klaida— gamykla negali iškirpti vieno rašto gabalo be viso konstrukcijos paveikslo. Irnustatyti matavimo taškus: aukštis matuojamas su rankena ar be jos? Neapibrėžtas matavimo taškas sukuria techniškai teisingą ir neteisingą pavyzdį.

Pirmas papildymas: įvertinimą nurodykite kaip skaičių ir testą

„Atsparus vandeniui“ nėra specifikacija. Būtent šis žodis sukelia daugiau ginčų šioje kategorijoje nei bet kuris kitas, nes dvi šalys gali jį vartoti sąžiningai ir reikšti skirtingus dalykus.

Parašykite jį kaip tris eilutes:

• Įvertinimas– pavyzdžiui, IPX7, kuris apibrėžiamas kaip panardinimas 1 metro gylyje 30 minučių. Jei nurodysite IPX8,nurodykite gylį, nes IPX8 yra nuolatinis panardinimas daugiau nei 1 metras į gylį, kurį deklaruoja gamintojas. Negalima patvirtinti IPX8 teiginio, kai nėra pridėto gylio.
• Kur tai patikrinta— ant gatavo maišelio, nenumanoma iš audinio hidrostatinės figūros. Suderintas audinys nesertifikuoja surinkto gaminio.
• Vienam skyriui– ir to pirkėjai pasigenda. Jei dizainas turi sandarų pagrindinį skyrių ir priekinę kišenę su užtrauktuku, jie neatliks to paties. Įvertinkite kiekvieną atskirai technologijų pakete ir įtraukite tą įvertinimą į savo įrašo kopiją. Tai apsaugo nuo apžvalgos, kurioje teigiama, kad maišelis nutekėjo, kai pagrindinis skyrius liko sausas.

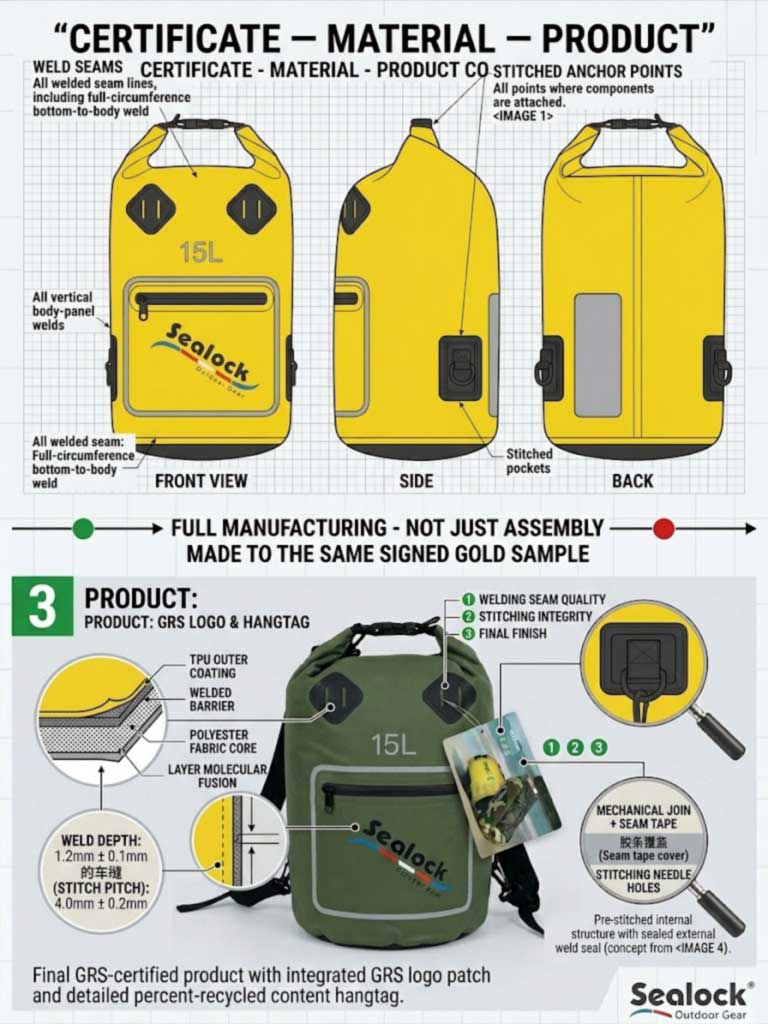

Antras priedas: prisijungimo tvarkaraštis, siūlė po siūlės

Drabužių technologijų pakuotėje nurodomas dygsnio tipas kiekvienai siūlei. Vandeniui atsparus technologijų paketas pirmiausia turi iškviesti ką nors svarbesnio:sujungimo būdas. Kiekviena gaminio siūlė yra vienas iš trijų dalykų, o dokumente turi būti nurodyta, kas:

• Suvirintas aukštu dažniu— sandarus barjeras.
• Pasiūta— laikančiosios jungtys, dedamos ant plokščių plokščių prieš suvirinimą.
• Pasiūta tada lipnia juosta— kur struktūrinės siūlės turi likti atviros.

Tada pridėkite vieną konstrukcijos užrašą, kuris valdo visą konstrukciją, nes niekam, kilusiam iš siuvamos gamybos, tai nėra akivaizdu:konstrukcinis susiuvimas atliekamas prieš suvirinimą.Susiuvimas po suvirinimo perforuoja gatavą siūlę ir tampa nepralaidi vandeniui. Įdėjus šį sakinį į technologijų paketą, pašalinami bet kokie neaiškumai dėl sekos.

Trečias papildymas: skverbties tvarkaraštis

Šio skyriaus nėra jokiame standartiniame šablone ir jis turi didžiausią įtaką įrankių sąnaudoms ir pristatymo laikui.Kiekviena savybė, kuri praeina per sandarų apvalkalą, yra prasiskverbimas, ir kiekvienam reikia savo linijos: vožtuvo, permatomo lango, sandaraus užtrauktuko, magneto korpuso, siurblio bloko, kanalizacijos ir kiekvieno krovinio inkaro.

Kiekvienam nurodykite vietą ir sandarinimo būdą. Praktiškai tai svarbu dėl dviejų priežasčių:

• Įsiskverbimo padėtis turi įtakos suvirinimo žemėlapiui, taigi ir matricai.Vožtuvo perkėlimas po įrankio yra brangus; nuspręsti prieš įrankius nemokamai.
• Kiekvienas įsiskverbimas yra atskiras proceso langassu savo parametrais ir savo patikrinimu, kuris yra dalis, kaip sudaroma citata.

Ketvirtas priedas: suvirinimui skirtos medžiagos

BOM, ant kurios parašyta „vandeniui atsparus audinys“, nėra MK. Neaiškūs aprašymai – „tvirtas audinys“, „geras užtrauktukas“, „premium medžiaga“ – verčia gamyklą spėlioti, o spėlioti yra tai, ką gausite. Suvirintam gaminiui nurodykite keturias atskiras eilutes, o ne vieną:

• Bazinis audinys ir denieris— 420D, 500D, 840D; nailono arba poliesterio pagrindas.
• Dangos tipas, svoris ir šonai— PVC brezentas, padengtas TPU arba iš abiejų pusių laminuotas TPU. Atminkite, kad padengtas audinys turi būti mažiausiai 3–5 mil. storio, kad būtų galima patikimai suvirinti.
• Suvirinamumas— medžiaga turi būti poliarinio termoplastiko. PVC, TPU, nailono, PET ir EVA suvirinimas; polipropilenas ir polietilenas ne, o tam tikras gumos pagrindo dangas, tokias kaip Hypalon, galima tik siūti arba klijuoti.
• Pritvirtintų komponentų suderinamumas— vožtuvo flanšas, užtrauktuko juosta ir lango plėvelė turi būti suderinami su vidiniu paviršiumi, nes sujungimas tarp panašių medžiagų yra daug patikimesnis nei lipnios jungtys tarp skirtingų plastikų.

Taip pat nurodykite savo paskirties rinką, kad atitiktis būtų sukurta, o ne atrasta: ES, JK ar Kalifornijoje nurodykitebe ftalatų ir atitinka REACHformuluotes raštu ir reikalauti bandymo ataskaitos, atitinkančios jūsų faktines specifikacijas.

Penktas papildymas: apkrovos taškai su patikrinta apkrova

„Sustiprinti dirželiai“ svarbiausius sprendimus palieka grindims. Kiekvienam laikančiam inkarui – pečių diržui, klubų diržui, tempimo rankenai, D formos žiedui, raišteliui – nurodykite:

• Dygsnio architektūra— box-X, kur yra vietos, baras-tack, kur jo nėra. Atkreipkite dėmesį, kad strypo sukibimo tankis turėtų būti nustatytas pagal apkrovą, o ne maksimalus, nes per didelis sukibimas susilpnina pagrindinį audinį.
• Siūlas— surištas nailonas arba klijuotas poliesteris, Tex 40 arba sunkesnis.
• Siūlių skaičius colyje ir juostos įterpimo gylis.
• Krovinį turi išlaikyti kiekvienas inkaras, ir ar jis tikrinamas statiškai ar cikliškai. Kalbant apie tvirtinimo įrangą, važiavimas dviračiu yra svarbesnis – statinį traukimą išlaikantis skirtukas vis tiek gali sugesti, kai kartojama dinaminė apkrova.

Tolerancijos: tikroviškos, o ne dekoratyvinės

Aplink yra bendroji praktika±5 mm minkštiems maišams ir ±3 mm struktūriniams maišams, tačiau naudingas principas yra tas, kad gaminio leistini nuokrypiai neturėtų būti vienodi. Logotipo padėtį, suporuotą rankenos tvirtinimą ir uždarymo išlygiavimą reikia kontroliuoti griežčiau nei bendras minkšto maišo plotis. Du įspėjimai:

• Nepridėkite savavališkų leistinų nuokrypių, kad dokumentas atrodytų techninis.Aptarkite realius gamybos pokyčius su gamykla po pirmojo mėginio ir nustatykite juos iš įrodymų.
• Suvirintas darbas griežčiau pjaunant.Suvirintoje siūlėje nėra siūlės, kuri sugertų dreifą, todėl plokščių tikslumas kontroliuojamas atidžiau nei gaminant siuvamą gaminį – verta žinoti, kai nustatote lūkesčius.

Įdėkite bandymo planą į pakuotę

Vienintelis naudingiausias papildymas vandeniui atsparus pirkėjas, nes reikia susitarti dėl bandymo metodopriešmasinė gamyba – ji nustato suvirinimo plotį, uždarymą ir audinį, o jūs negalite patikrinti, ar maišelis yra panardinamas po jo pagaminimo. Nurodykite:

• Kokie bandymai taikomi – tikras panardinimas į vandenį, oro pripūtimo burbuliukų bandymas, neigiamo slėgio nuotėkio nustatymas, apkrovos ciklas.
• Nesvarbu, ar jie naudojami gamybos pavyzdžiuose, ar gamybos padaliniuose.Puikus priešgamybinis pavyzdys įrodo dizainą; vienetai, paimti iš eigos, įrodo partiją.
• AQL lygis ir koks pakavimo procentas atliekamas galutinis patikrinimas.
• Kokius įrodymus gausite – apžiūros nuotraukas ir įrašus bei ar surengtas SGS ar QIMA patikrinimas.
• Kad apasirašytas aukso pavyzdysvyks abi pusės. Be jo, patikrinimas neturi jokio tikslo, su kuriuo būtų galima palyginti.

Klaidos, kurios du pavyzdinius raundus paverčia penkiais

• Nuorodiniai vaizdai be matavimų, medžiagų ar konstrukcijos pastabų.Tai verčia gamyklą spėlioti, o spėliojimas yra tai, kas gamina mėginį, kurio nenorėjote.
• Tik vaizdas iš priekio.Nėra šono ar nugaros reiškia, kad nėra rašto.
• Neapibrėžti matavimo taškai.Aukštis su rankena arba be jos keičia atsakymą.
• Neaiškūs BOM įrašai."Geras užtrauktukas" nenurodytas; „Sandarus vandeniui atsparus užtrauktukas, suformuota dantų grandinė, viso ilgio“.
• Nėra kiekvieno skyriaus įvertinimo.Daugumos nusiskundimų dėl produktų, kurių pagrindinis skyrius buvo gerai, šaltinis.
• Versijos valdymo gedimai.Seni brėžiniai, naujesnė KS ir pasenę logotipo kūriniai gali sukurti neteisingą pavyzdį, net jei kiekvienas atskiras failas atrodo profesionalus. Sunumeruokite kiekvieną versiją ir nurodykite, kuri kurią pakeičia.
• Pamiršus pakuotes ir etiketes.Krepšys gali būti tobulas, jei neteisingas brūkšninis kodas, kilmės etiketė, priežiūros kortelė ar dėžutės ženklas.

Kas atsitinka, kai siuntinys atvyksta

Visas paketas sutrumpina kūrimą, nes pašalina aiškinimo žingsnį. Mūsų procesas nuo to momento: peržiūrime brėžinįsuvirinamumasir pažymėkite bet kokią geometriją, medžiagą ar prasiskverbimą, dėl kurio kils problemų, atskirai nurodykite vieneto kainą su įrankiais, kai reikia pagal užsakymą pagaminto štampo, tada paimkite mėginį (dažniausiai du priešpriešinio mėginio raundas) ir pasirašykite aukso pavyzdį, kuris laikomas abiejose pusėse. Mėginiai imami 3–15 dienų, priklausomai nuo sudėtingumo, gamyba – 20–45 dienos po patvirtinimo, iš Dongguano arba Hošimino.

Jei neturite technologijų paketo, pradžiai pakanka referencinio pavyzdžio ir numatomo naudojimo, pajėgumų, tikslinės kainos ir rinkos; Mes sukursime specifikaciją su jumis, o ne spėliosime.

Baziniai modeliai, kuriuos reikia nurodyti prieš

Vaizdas	Modelis	Naudinga kaip atskaitos taškas	MOQ
	SL-D693 vamzdinis sausas krepšys su langu ir užtrauktuku- 15L / 20L; 500D PVC tentas;IPX7; skaidrus langas; sausas-šlapias atskyrimas; nuimamas dirželis; POM sagtis.	Paveiktas kiekvieno skyriaus įvertinimo ir lango prasiskverbimo pavyzdys	300
	SL-J033 vandeniui atsparus ekspedicijos paketas- 45/55/65L; TPU ant 420D nailono;IPX8guminė sandarinimo juosta, atlenkiamas atvartas ir suspaudžiamasis diržas; paminkštinti diržai, krūtinkaulio dirželis, paminkštintas klubų diržas, traukimo rankena.	Apkrovos taško specifikacija ir deklaruotas gylio įvertinimas	300–500
	SL-P1133 Kompresinis krepšys su rankiniu siurbliu— 48×29×10 cm, 13,9 l; užsukamas sandarinimo vožtuvas su srieginiu dangteliu ir tarpine; suvirintas skaidrus TPU langas; sandarus vandeniui atsparus užtrauktukas.	Įsiskverbimo grafikas – vožtuvas, langas ir užtrauktukas viename korpuse	300
	SL-E102 sausa kuprinė— 15L / 20L / 30L su paskelbtais matmenimis pagal dydį; 500D PVC tinklelis; nestandartinės spalvos ir dydžiai.	Bendrų įrankių dydžio kopėčios – kaip efektyviai nustatyti tris SKU	300

DUK: Vandeniui atsparių maišelių techniniai paketai

Kl.: Ko reikia vandeniui atspariam technologiniam paketui, ko nereikia įprastai?
A: Penki dalykai – įvertinimas, nurodytas kaip skaičius su bandymo metodu ir kiekvienam skyriui, sujungimo grafikas, nurodantis, kurios siūlės yra suvirintos ir kurios susiūtos, įsiskverbimo grafikas, kuriame nurodyta viskas, kas praeina per apvalkalą, medžiagos, nurodytos suvirinimui, ir apkrovos taškai su patikrinta apkrova.

Kl .: Kaip turėčiau parašyti vandeniui atsparų reikalavimą?
A: Kaip įvertinimas, patikrinimo taškas ir taikymo sritis. Pavyzdžiui: IPX7, patikrinta ant gatavo krepšio, tik pagrindiniame skyriuje, su priekine kišene, kuri yra atspari vandeniui. Šis sakinys užkerta kelią daugeliui ginčų šioje kategorijoje.

K: Kodėl skverbties grafikas yra toks svarbus?
A: Kadangi vožtuvo, lango, užtrauktuko ir inkaro padėtis turi įtakos suvirinimo žemėlapiui, taigi ir matricai. Jų sprendimas prieš įrankius nieko nekainuoja; vėliau juos perkelti yra brangu.

K: Kokius leistinus nuokrypius turėčiau naudoti?
A: Maždaug ±5 mm minkštiems maišams ir ±3 mm struktūriniams maišams, priveržiami ten, kur svarbu išlygiuoti – logotipo padėtis, suporuoti priedai, uždarymo lygiavimas. Netaikykite savavališkų leistinų nuokrypių vienodai, kad atrodytumėte techniškai; po pirmojo mėginio nustatykite juos gamykloje.

Klausimas: Mes neturime technologijų paketo. Ar dar galime pradėti?
A: Taip. Pradedantiesiems pakanka referencinio pavyzdžio, numatomo naudojimo, pajėgumų, tikslinės kainos ir paskirties rinkos, o kartu su jumis sukursime specifikaciją. Ko mes nedarysime, tai spėlioti – atspėti, kiek kainuoja imties turai.

Kl.: Dėl kokios priežasties projektui reikia papildomų pavyzdinių etapų?
A: Versijos valdymas. Seni brėžiniai, naujesnė MK ir pasenę meno kūriniai gali sukurti neteisingą pavyzdį, net jei kiekvienas failas atrodo profesionalus. Sunumeruokite kiekvieną versiją ir aiškiai nurodykite, kuri kurią pakeičia.
