3 000 traukimų, esant apkrovai: kaip pirmiausia patikriname maišo dalį, kuri sugenda

Trečiasis iš serijos iš Sealock laboratorijos: užtrauktuko gyvavimo testeris ir kodėl užtrauktuko važiavimas be įtempimo beveik nieko nepasako

DONGGUAN, Kinija – [mėnesio diena], 2026 m— Paklauskite bet kurios maišelių gamyklos, iš kur pateikiamos garantijos pretenzijos, ir gausite tą patį atsakymą, su atodūsiu. Ne audinys. Ne siūlės. Užtrauktukas.

Tai prasminga, kai pagalvoji apie tai, kas yra užtrauktukas: vienintelė krepšio dalis su daugybe judančių komponentų, valdoma kelis kartus per dieną, kasdien, dažniausiai viena nekantria ranka, dažnai kol krepšys prikimštas per proto ribas. Visa kita ant maišelio stovi vietoje. Užtrauktukas dirba pragyvenimui.

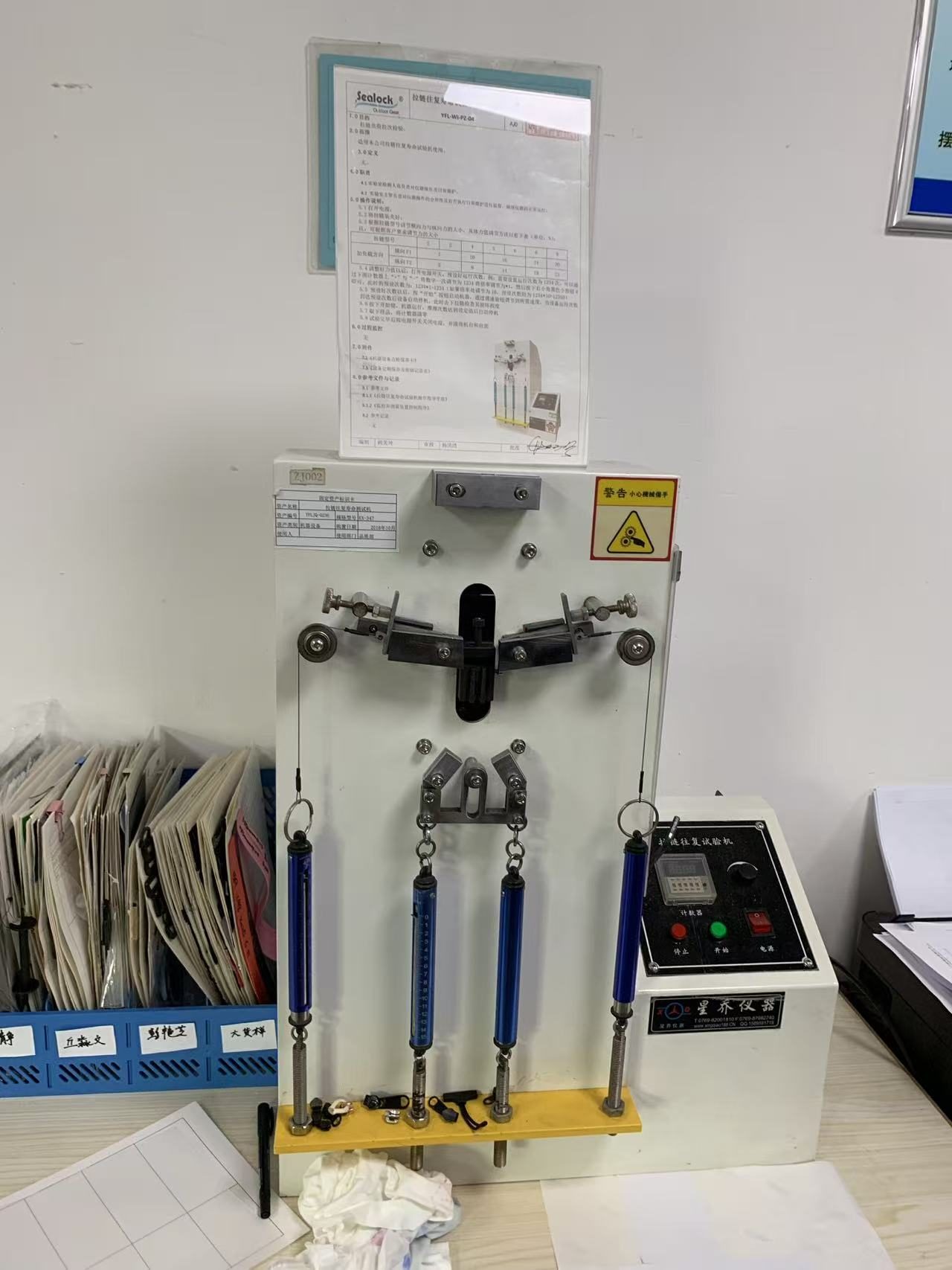

Taigi mūsų laboratorijoje yra mašina, kurios visas darbas yra atidaryti ir uždaryti užtrauktukus, kol kažkas duos. Nuotraukoje jo skaitiklis nustatytas į 3000 ciklų. Jis veiks visas, esant išmatuotai apkrovai, o tada sustos pats.

Klaida, kurią daro dauguma užtrauktukų „bandymų“.

Štai dalykas, kuris skiria tikrą užtrauktuko testą nuo demonstravimo:apkrova.

Nesunku sukurti įrenginį, kuris stumdo traukiklį pirmyn ir atgal ant užtrauktuko, gulinčio lygiai ir atsipalaidavęs. Paleiskite jį 5000 kartų, nufilmuokite, įdėkite į brošiūrą. Bėda ta, kad joks užtrauktukas žemėje taip negyvena. Tikras užtrauktukas įtempiamas kiekvieną kartą jį naudojant – nes krepšys pilnas. Turinys stumiamas į išorę, grandinė atplėšiama į šoną, kol vilkite slankiklį išilgai ja, ir kuo sunkesnis krepšys supakuotas, tuo abu jie blogėja.

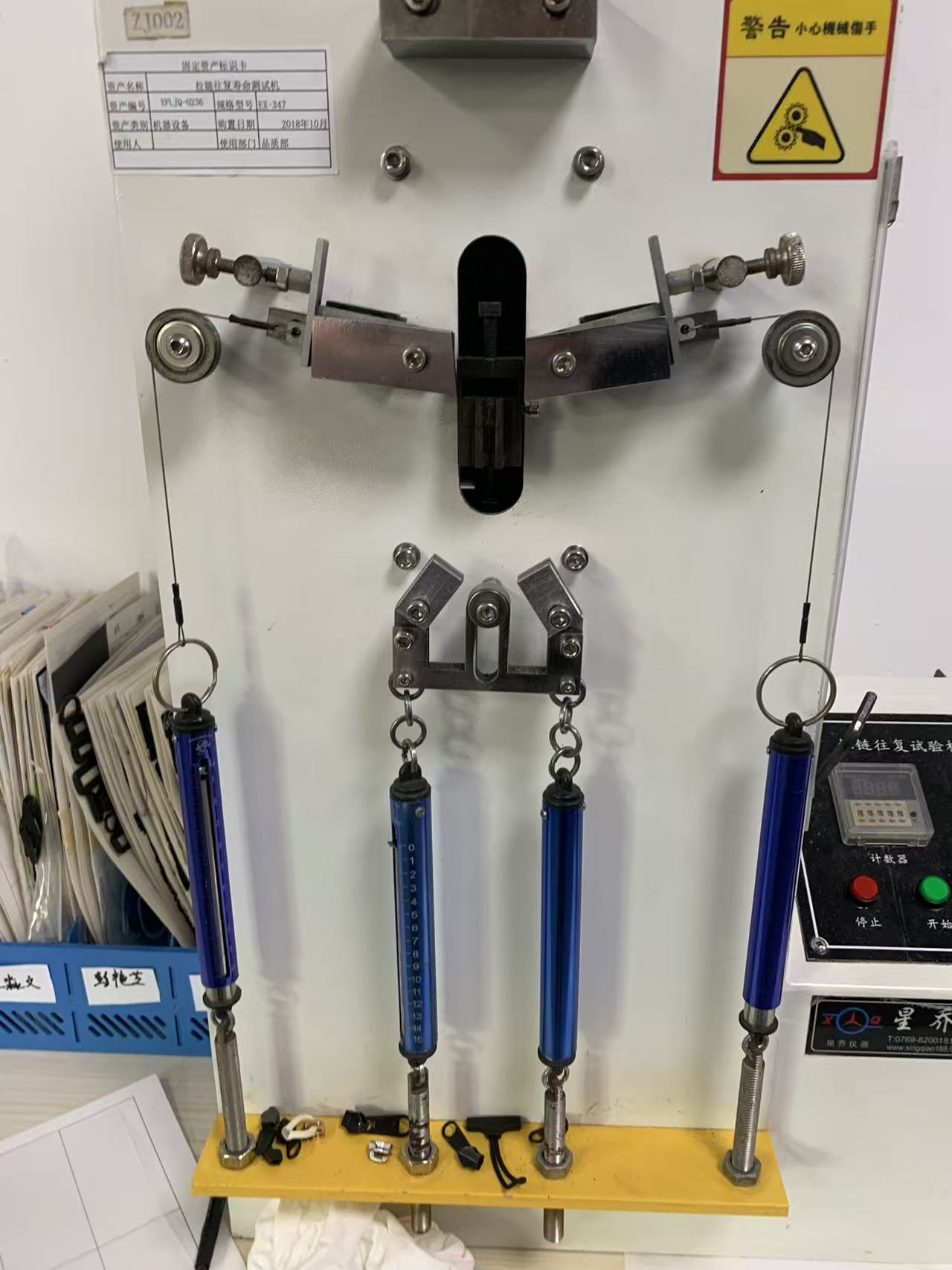

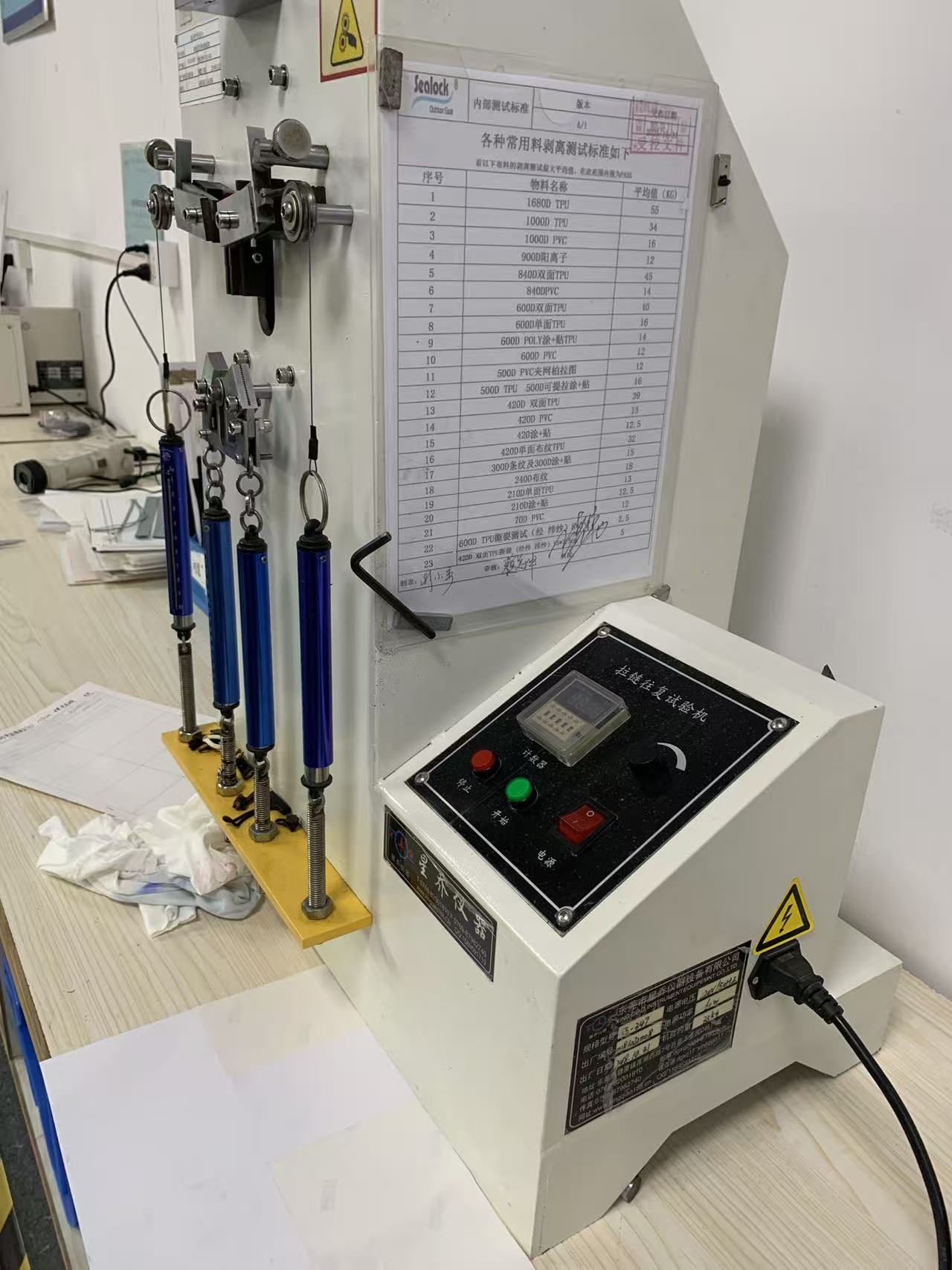

Štai kodėl ši mašina pakabina svorį ant bandinio dviem kryptimis vienu metu. Šoninė jėga (F1) ištraukia dvi grandinės puses, imituodama prikimštą maišą, bandantį atplėšti savo užtrauktuką. Išilginė jėga (F2) veikia išilgai važiavimo linijos ir apkrauna slankiklį, kai jis traukiamas. Taiko keturis kalibruotus spyruoklinius matuoklius ir parodo šias jėgas. Tik tada mašina pradeda važiuoti dviračiu.

Skirtumas nėra akademinis. Užtrauktukas, užsegamas dviračiu, neuždėtas, laimingai veiks dešimtis tūkstančių ciklų ir nieko nepasakys. Tas pats užtrauktukas, uždėtas veikiant šonine apkrova, tiksliai parodys, kaip jis suges lauke: dantys, kurie pradeda skirtis už slankiklio, slankiklis, kuris platėja ir nustoja blokuoti grandinę, traukiamasis ąselė, kuri pavargsta prie tvirtinimo, juosta, kuri nutrūksta nuo tvirtinimo vietos.

Kroviniai neatspėjami – jie išdėstyti pagal užtrauktuko dydį

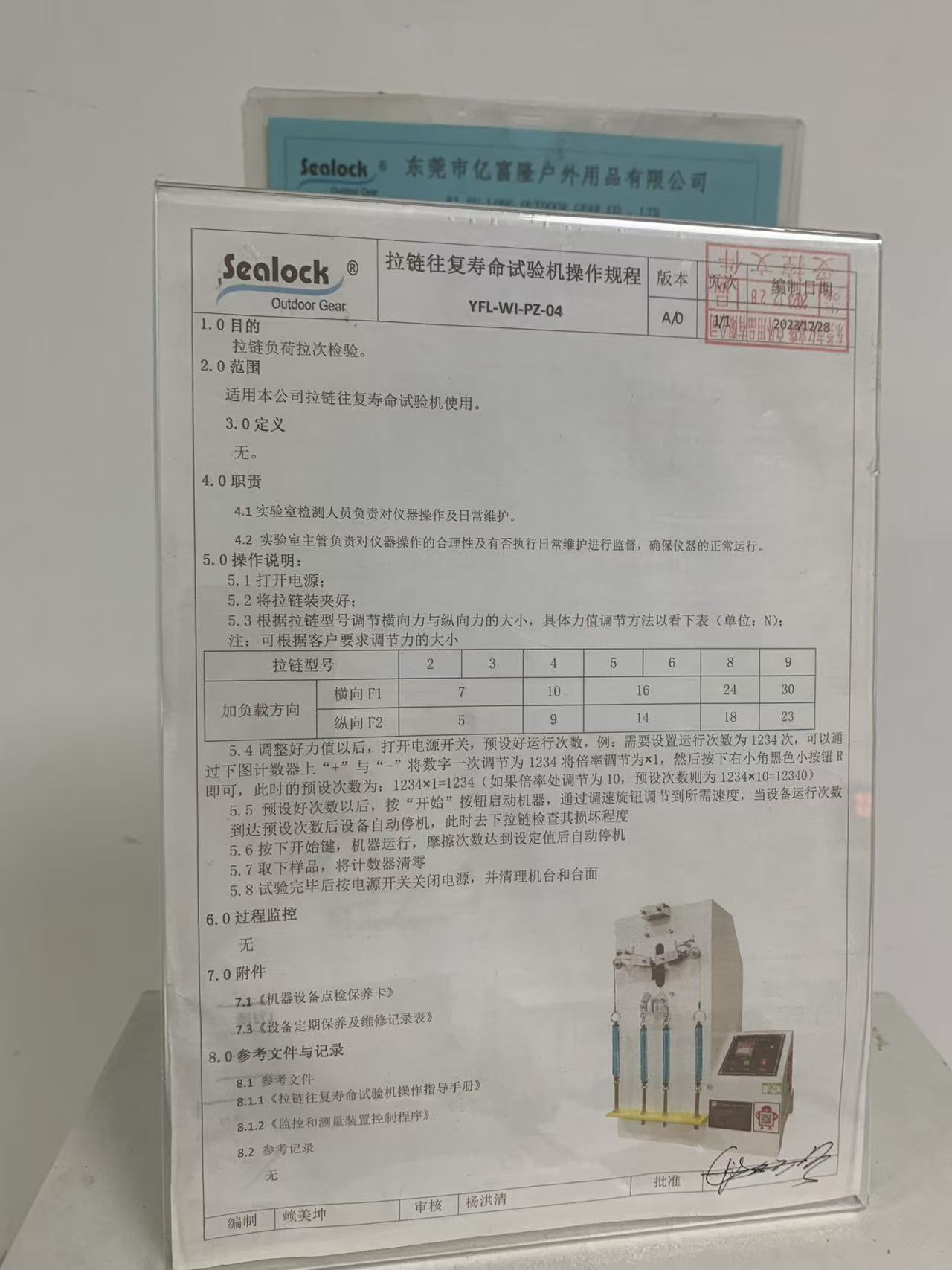

Įrenginys veikia pagal kontroliuojamą procedūrą YFL-WI-PZ-04, A/0 redakciją, o to dokumento esmė yra nedidelė lentelė. Ji nustato kiekvieno užtrauktuko matuoklio šoninę jėgą (F1) ir išilginę jėgą (F2) niutonais, nes #3 užtrauktukas ant dokumentų maišelio ir #9 užtrauktukas ant didelio apkrovimo dėklo nėra tinkamas bandymui esant tokiai pačiai apkrovai:

• 2-3 dydis:F1 7 N, F2 5 N
• 4 dydis:F1 10 N, F2 9 N
• 5-6 dydis:F1 16 N, F2 14 N
• 8 dydis:F1 24 N, F2 18 N
• 9 dydis:F1 30 N, F2 23 N

Šioje lentelėje verta atkreipti dėmesį į du dalykus. Pirma, apkrovos keičiasi su užtrauktuku, todėl bandymas yra proporcingas, o ne visiems tinkamas – tikimasi, kad sunkesnė grandinė užtruks daugiau, todėl ji išbandoma kaip tokia. Antra, procedūra turi aiškią pastabą:jėgos vertės gali būti koreguojamos pagal kliento poreikius.Jei paties prekės ženklo specifikacijos reikalauja kitokios apkrovos arba sunkesnės, nes galutinis jų naudojimas yra žiaurus, mašina nustatoma pagal jų numerį, o ne mūsų. Namo standartas turėtų būti grindys, o ne lubos.

Kaip iš tikrųjų vyksta bėgimas

Procedūra yra pakankamai trumpa, kad ją būtų galima perskaityti per minutę, o tai yra bandymo, kuris yra vykdomas, o ne žavimasi, ženklas:

• Įjunkite ir priveržkite užtrauktuką į laikiklį.
• Nustatykite šonines ir išilgines jėgas pagal to užtrauktuko dydžio lentelę arba pagal kliento specifikaciją.

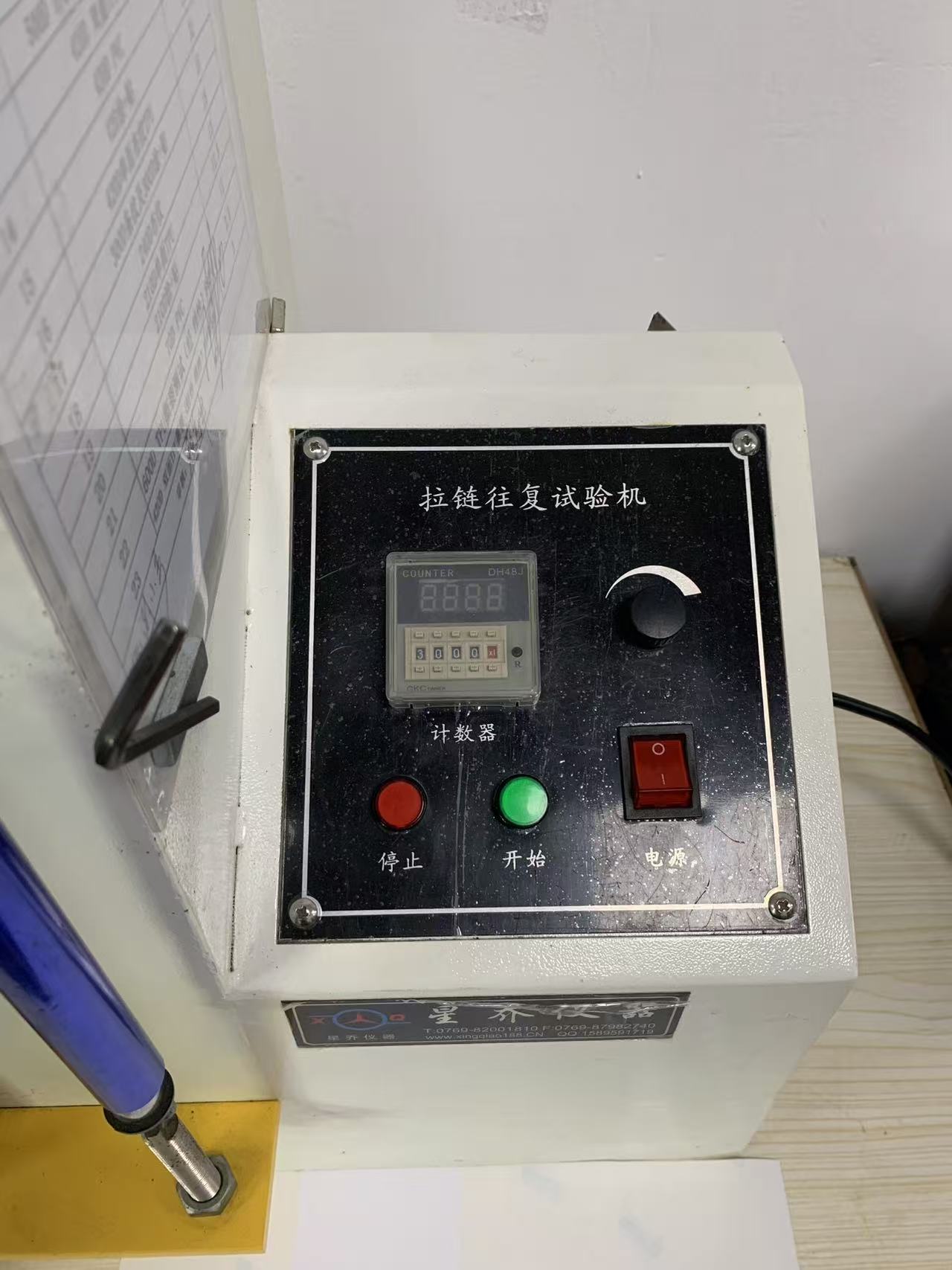

• Nustatyti ciklų skaičių skaitiklyje, naudodami jo daugiklį: 1234 ties ×1 yra 1 234 ciklai; tas pats nustatymas esant ×10 yra 12 340. Tai maža mechaninė detalė, sugadinusi ne vieną bandymą daugiau nei vienoje gamykloje, todėl būtent dėl ​​to ji nurodyta dokumente, o ne palikta atmintyje.
• Paspauskite startą ir ratuke nustatykite greitį. Mašina veikia ciklą ir automatiškai sustoja, kai pasiekia iš anksto nustatytą skaičių.
• Nuimkite užtrauktuką ir ištirkite žalą – tai tikras rezultatas, o ne faktas, kad jis išgyveno.
• Nulinkite skaitiklį, išjunkite maitinimą, išvalykite mašiną ir stendą.

Ta paskutinė eilutė atrodo kaip namų ruoša. Tai ne tik namų tvarkymas: skaitiklis, kuris nenustatytas, rodo, kaip kito žmogaus 3000 ciklų testas tyliai virsta 300 ciklų testu.

Kodėl tai svarbiau vandeniui nepralaidžiai įrangai nei bagažui

Standartinis nailono ritės užtrauktukas yra atlaidus dalykas. Vandeniui nepralaidūs ir sandarūs užtrauktukai, kuriuos suviriname į sausus maišus ir aušintuvus, nėra, o priežastys yra struktūrinės.

Jie yra tvirtesni pagal dizainą – tvirtas, padengtas danties sujungimas, neleidžiantis patekti į vandenį ir šaltą orą, yra tas pats, dėl kurio juos sunku traukti. Šis pasipriešinimas reiškia, kad kiekvienas ciklas į slankiklį, juostą ir traukimo skirtuką perduoda daugiau jėgos, nei kada nors padarytų minkštas užtrauktukas. Ant juostos taip pat yra polimerinė danga, o dangos gali įtrūkti sulankstymo ar įtempimo taške po pakankamai ciklų – o vandeniui atsparios užtrauktuko dangos įtrūkimas nėra kosmetinė problema, tai yra nuotėkis. Galiausiai, mūsų gaminiuose užtrauktuko juosta paprastai yra privirinama tiesiai į korpusą, todėl judančio komponento ir sandarios konstrukcijos sąsaja pati yra vieta, kuri turi išgyventi nuovargį.

Visa tai reiškia, kad sąžininga vandeniui atsparaus užtrauktuko versija nėra „užsandarina“. „Jis vis dar užsandarinamas po sezono, kai jį atplėšė šlapia ranka“. Vienintelis būdas tai žinoti prieš išsiuntimą yra jį apkrauti ir tada ieškoti.

Ko mes ieškome, kai jis sustoja

Ciklo skaičius yra sąranka; po to atliekama apžiūra yra rezultatas. Užbaigtame pavyzdyje tikriname, ar grandinė vis dar visiškai užsidaro ir užsifiksuoja už slankiklio, ar slankiklis išsiplėtė, ar pradėjo slysti, ar dantys nedeformavosi ar neatsitraukė nuo juostos, ar nepažeisti traukimo ąselė ir jos tvirtinimas, ir, jei dengiamos vandeniui atsparios grandinės, ar danga nėra įtrūkusi arba nusidėvėjusi išilgai lenkimo linijos, kur slankiklis eina.

Gedimas čia nėra automatiškai atmestas užtrauktukas. Dažnai tai yra pokalbis dėl specifikacijos: sunkesnis matuoklis maišui, kuris bus perpildytas, kitoks slankiklis arba fiksavimo tipas, sutvirtinimas galinėje stotelėje, kur koncentruojasi krovinys, arba konstrukcijos pakeitimas, neleidžiantis užtrauktukui tapti ta krepšio dalimi, kuri pirmiausia neša krovinį. Tai, kas niekada neturėtų būti, yra kliento padarytas atradimas.

Tiksliai užregistruota, kalibruota ir nuobodu

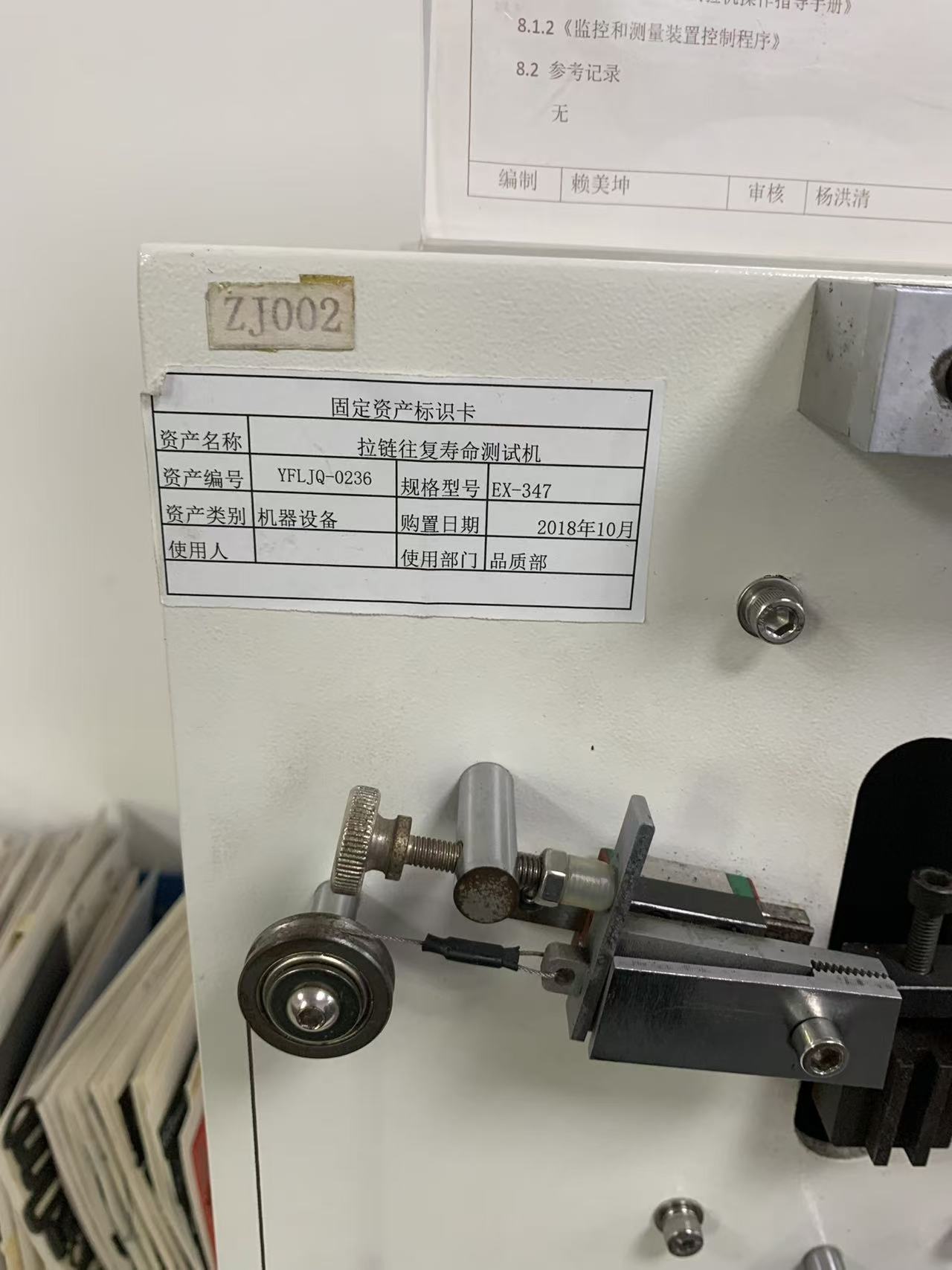

Kaip ir kiti šios serijos instrumentai, ant šio prietaiso korpuso yra dokumentai: turto kortelė, identifikuojanti kaip įmonės turtas YFLJQ-0236, modelis EX-347, įsigytas 2018 m. spalį ir priskirtas kokybės skyriui, ir įrenginio ID – ZJ002 – ant skydelio. Šalia jo yra kalibravimo etiketė, sukalibruota 2025 m. gruodį, o pakartotinis kalibravimas turi būti atliktas 2026 m. gruodžio mėn.

Toks derinys – nurodytas savininkas, dokumentuota procedūra, apkrovos lentelė su realiais skaičiais ir išorinis kalibravimas pagal suplanuotą ciklą – leidžia tokiam sakiniui kaip „šis užtrauktukas praėjo 3 000 ciklų esant 16 N šoninei apkrovai“ kliento inžinieriui ką nors reikšti. Be jo tas pats sakinys yra tik gražus apvalus skaičius.

Dar vienas lapas ant sienos

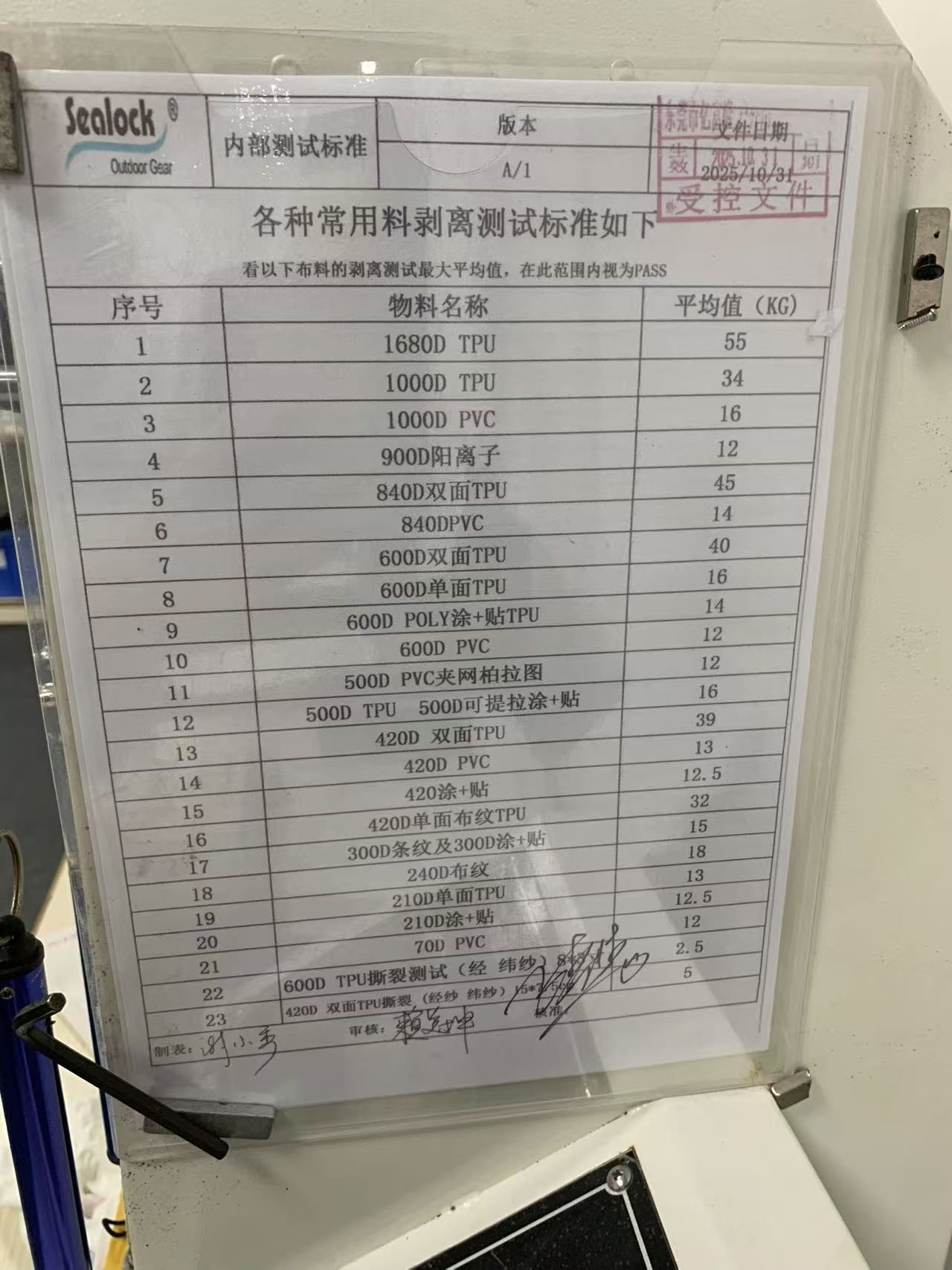

Jei pažvelgsite pro šią mašiną nuotraukose, šalia jo yra dar vienas kontroliuojamas dokumentas: vidinis bandymo standartas, kuriame nurodytos daugiau nei dvidešimties mūsų įprastai naudojamų medžiagų – 1680D TPU, 840D dvipusio TPU, 600D vienpusio ir dvipusio laminato, PVC pliuso ir dvipusio sluoksnio – priimtinumo vertės kilogramais. plyšimo stiprumo kriterijai apačioje. Jis priklauso kitam instrumentui ir yra kito šios serijos straipsnio tema.

Bet čia verta pažymėti, nes tai atsako į klausimą, kurį žmonės retai užduoda gamyklai:koks skaičius skaičiuojamas kaip leidimas?Testavimas yra tik pusė kokybės kontrolės. Antroji pusė yra rašytiniai, peržiūrimi kontroliuojami priėmimo kriterijai – kad rezultatas būtų lyginamas su iš anksto sutartu, o ne su tuo, ko tikėjosi egzempliorių laikantis asmuo.

Apie Sealocką

„Sealock“ (Dongguan Yifulong Outdoor Products Co., Ltd.), įkurta 2003 m., yra aukšto dažnio suvirintų vandeniui atsparių maišelių, minkštųjų aušintuvų maišelių ir pripučiamų vandens įrankių gamintoja, kurios gamybos bazės yra Dongguane, Kinijoje ir Ho Chi Minh mieste, Vietname. Bendrovė valdo vidinę bandymų laboratoriją su registruotais, išoriškai kalibruotais instrumentais, kontroliuojamomis darbo procedūromis ir dokumentuotais vidiniais priėmimo standartais, palaikančiais medžiagų patvirtinimą, gaminių kūrimą ir gamybos kokybės kontrolę OEM ir ODM programoms visame pasaulyje. Jos sistemos ir sertifikatai apima ISO 9001, BSCI, SMETA ir GRS.
