Skaičius, kuris nusprendžia, ar suvirinimas iš tikrųjų yra suvirinimas

Ketvirtasis iš serijos iš Sealock laboratorijos: tempimo ir lupimo testeris – ir tikra ataskaita su tikrais skaičiais iš birželio antradienio ryto

DONGGUAN, Kinija – [mėnesio diena], 2026 m— Viskas, ką ši įmonė kuria, remiasi vienu teiginiu: du dengto audinio gabalai, sujungti aukšto dažnio suvirinimo būdu, visą gaminio naudojimo laiką veiks kaip viena medžiaga. Kiekvienas sausas maišas, kiekvienas aušintuvas, kiekvienas pripučiamas plūduras yra tas teiginys, kuris kelis šimtus kartų kartojamas aplink siūlę.

Tai teiginys, kurio negalite patikrinti žiūrėdami. Tobulas suvirinimas ir kraštinė siūlė iš išorės atrodo identiški – skirtumas išryškėja tik po kelių mėnesių, kai kraštinė pradeda byrėti kliento rankose. Štai kodėl šiame straipsnyje aprašyta mašina egzistuoja ir kodėl iš visų mūsų laboratorijoje ji yra ta, kuri tiesiogiai matuoja, ar mūsų pagrindinis procesas veikia.

Jis atitraukia suvirinimo siūlę ir tiksliai nurodo, kaip reikėjo stengtis.

Kas iš tikrųjų matuoja lupimo stiprumą

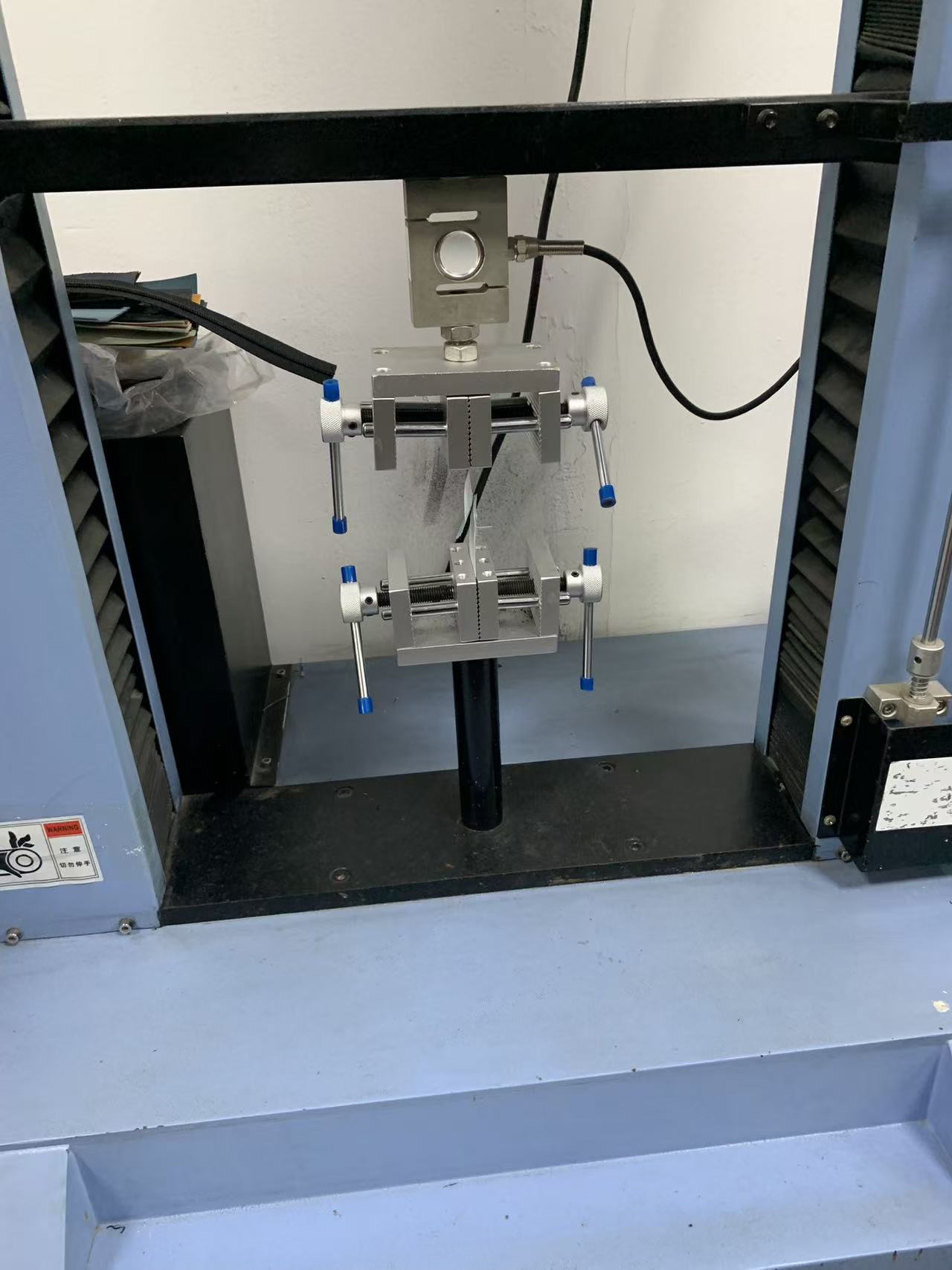

Paimkite suvirintą arba laminuotą bandinį, suimkite du sluoksnius už priešingų žandikaulių ir valdomu greičiu atskirkite juos. Apkrovos daviklis nuolat registruoja jėgą, reikalingą per visą atskyrimo ilgį. Ši jėga – kilogramais-jėga arba niutonais vienam pločio milimetrui – yra nulupimo stiprumas, ir tai yra pats sąžiningiausias vienintelis jungties kokybės skaičius.

Mums tai svarbu dviejose skirtingose ​​vietose. Pirmasis yra pats suvirinimas: kaip stipriai aukšto dažnio suvirinimas sulydė dvi plokštes. Šiek tiek vėsus suvirinimas atrodo gerai ir anksti nusilupa; šis testas yra tai, kas sugauna tai, kol ji netampa gamybos partija. Antrasis yra pačios medžiagos konstrukcija: dengti ir laminuoti audiniai patys yra sujungti mazgai – danga arba plėvelė, priklijuota prie pagrindinio audinio – ir jei laminavimas išsisluoksniuoja, audinys sugenda iš vidaus, nepaisant to, kaip gerai jį suvirinome. Abu čia tikrinami, ir abu turi išlaikyti.

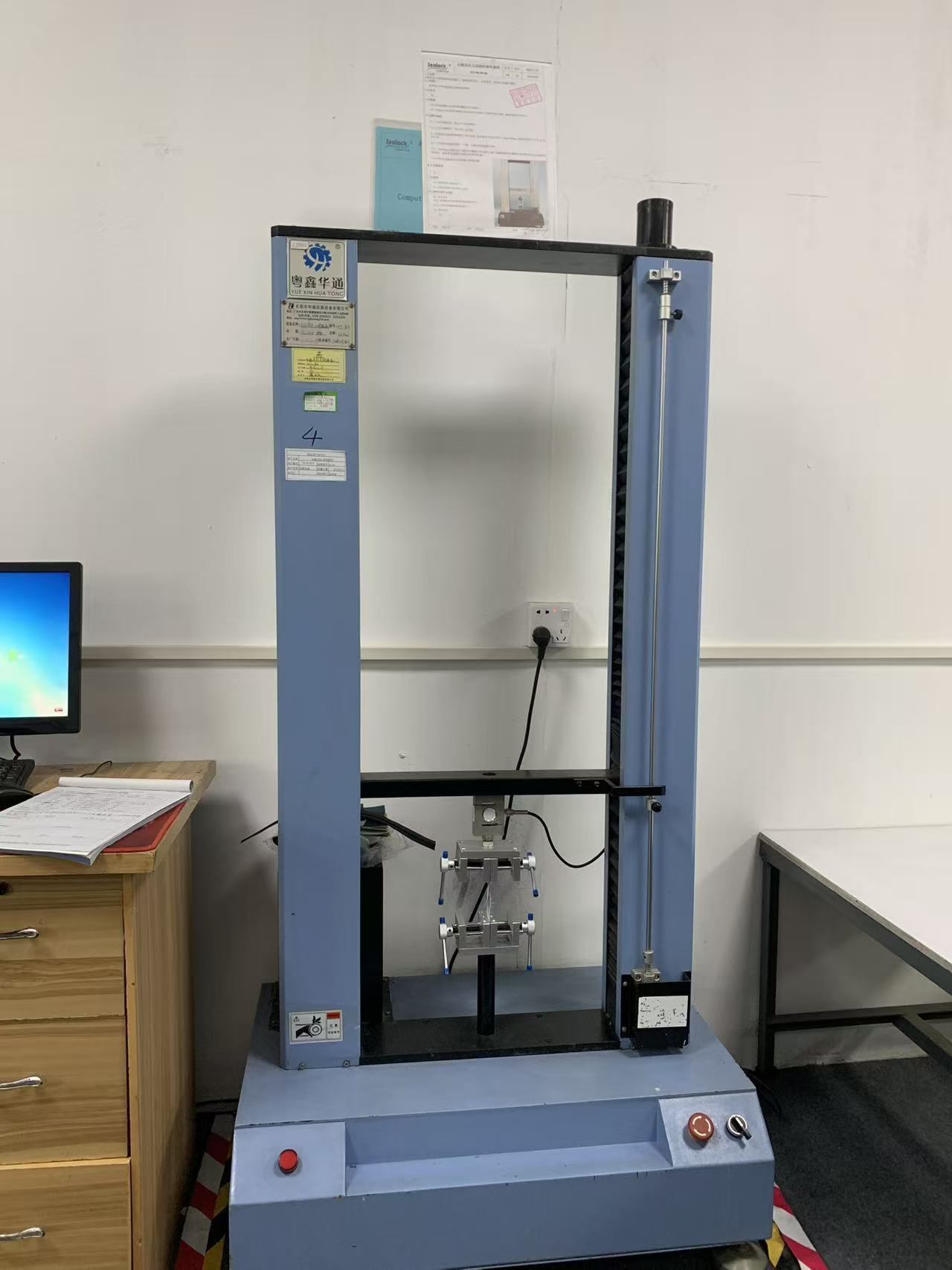

Ta pati mašina taip pat atlieka tempimo ir plyšimo bandymus, todėl jos tvirtinimo detalės keičiasi priklausomai nuo to, kas juose prispausta. Tačiau žievelė yra tas testas, kuris tiesiogiai byloja apie tai, ką ši gamykla užsiima pragyvenimui.

Tikras reportažas, nuo 10:09 antradienio rytą

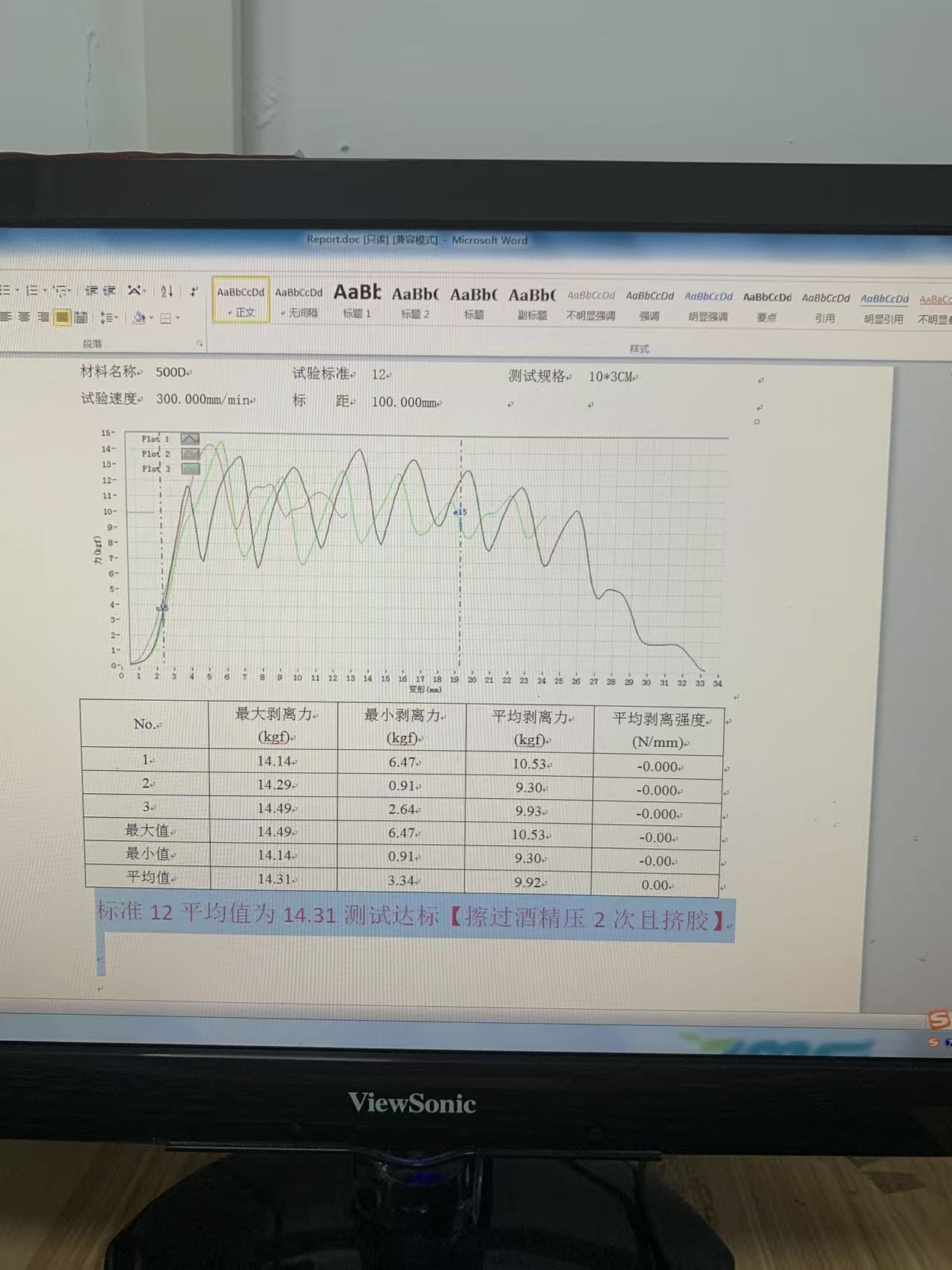

Užuot apibūdinę tai abstrakčiai, čia pateikiamas faktinis mūsų laboratorijos 2026 m. birželio 10 d. 10:09 500D medžiagos, skirtos klientų programai, paleidimas.

Bandymo parametrai: bandinio dydis 10 × 3 cm, matuoklio ilgis 100 mm, bandymo greitis 300 mm/min. Buvo paleisti trys egzemplioriai – ne vienas, nes vieno lupimo rezultatas beveik beprasmis.

Rezultatai, išreikšti kilogramais:

• 1 pavyzdys:max 14,14, min 6,47, vidurkis 10,53
• 2 pavyzdys:max 14,29, min 0,91, vidurkis 9,30
• 3 pavyzdys:max 14,49, min 2,64, vidurkis 9,93
• Per tris:didžiausias max 14,49, maksimumų vidurkis 14,31, vidurkių vidurkis 9,92

Ir tada svarbi eilutė, kurią operatorius parašė ataskaitos apačioje:lyginant su standartine verte 12, vidurkis yra 14,31 – testas išlaikytas.

Tas „standartas 12“ sugalvotas ne vietoje. Jis gaunamas iš vidinio, peržiūrimi kontroliuojamo priėmimo standarto, kurį paminėjome paskutinio šios serijos straipsnio pabaigoje: lentelė, kurioje nurodyta minimali priimtina kiekvienos mūsų įprastai naudojamos medžiagos lupimo vertė – 1680D TPU, 840D dvipusis TPU, 600D vienpusis ir dvipusis TPU, PVC ir padengtos laminatės, kurių kiekvienas turi savo numerį. Testas duoda rezultatą; standartas nusprendžia, ar tas rezultatas geras. Esmė yra abu, užrašyti prieš testą, o ne po jo.

Kodėl kreivė yra dantyta ir kodėl tai yra įdomi dalis

Pažvelkite į jėgos kreives toje ataskaitoje ir nematysite tolygios linijos. Pamatysite pjūklo dantį – jėga pakyla iki maždaug 14, nukrenta iki 7, kyla vėl, vėl ir vėl per visą bandinio ilgį, kol galiausiai nuslūgsta.

Tokia forma nėra triukšmas ir nėra mašinos gedimas. Taip iš tikrųjų atrodo pilingas. Ryšys neatsipalaiduoja tolygiai; jis paleidžiamas iš eilės mažų progresuojančių gedimų, kurių kiekvienai pradėti reikia jėgos, o paskui trumpam palengvėja plintant. Smailės yra ten, kur ryšys priešinosi; loviai yra ten, kur sekcija leidžia eiti.

Būtent todėl ataskaitoje įrašomas kiekvieno egzemplioriaus maksimalus, minimumas ir vidurkis. Maksimalus skaičius parodo geriausią obligacijos atvejį. Vidurkis parodo tipišką jos elgesį per visą žievelę. O minimumas – atkreipkite dėmesį į 2 pavyzdį, kur jėga nukrito iki 0,91 kgf – nurodo blogiausią šio pavyzdžio vietą, kuri yra skaičius, kuriuo pesimistas turėtų rūpintis labiausiai, nes ryšys žlunga ten, kur jis silpniausias, o ne ten, kur stipriausias.

Trys egzemplioriai, trys tų figūrų rinkiniai ir standartas, su kuriuo jas galima palyginti. Tai rezultatas. Vienas skaičius iš vieno egzemplioriaus yra anekdotas.

Skliausteliuose ataskaitos pabaigoje

Toje ataskaitoje yra detalė, kurią verta ištraukti, nes joje kažkas pasakyta apie šios laboratorijos mąstymą. Priėmus sprendimą, operatorius skliausteliuose įrašė mėginio paruošimą: nuvalytas spiritu, du kartus paspaustas, išspaudžiant klijus.

Kitaip tariant, rezultatas neįrašomas tik kaip medžiagos savybė. Ji įrašyta kaip nuosavybėši medžiaga, surišta tokiu būdu. Nulupimo stiprumas visada priklauso nuo proceso – paviršiaus švarumo, slėgio, išlikimo, užtepto klijų kiekio – ir skaičiaus, nenurodančio, koks procesas buvo pagamintas, jo negalima atkurti ar ginčytis. Pasirengimo rašymas šalia rezultato yra tai, kas matavimą paverčia įrodymu.

Nespalvingos sąlygos, dėl kurių numeris galioja

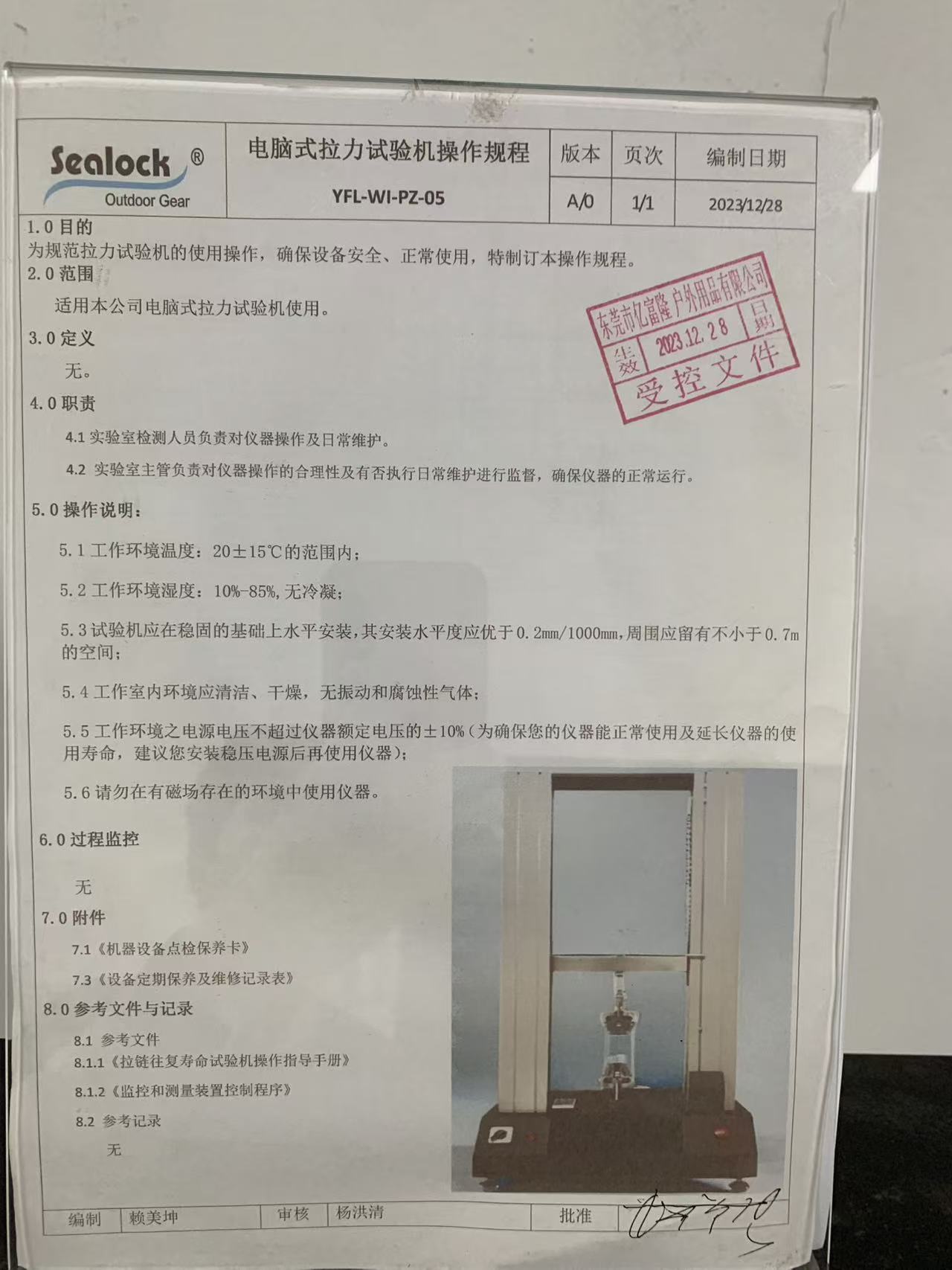

Šis instrumentas veikia pagal kontroliuojamą YFL-WI-PZ-05 versiją, A/0 versiją ir, skirtingai nei kitos šios serijos procedūros, dauguma jos nėra susijusios su mygtukais. Tai apie kambarį:

• Aplinkos temperatūra 20 ± 15 °C, drėgmė 10–85 %, be kondensato. Polimerai yra jautrūs temperatūrai; tas pats suvirinimas, išbandytas šaltai ir karštas, neduos vienodo skaičiaus.
• Montuojamas lygiai ant stabilaus pagrindo, lygumas geresnis nei 0,2 mm/1000 mm, o tarpas aplink mašiną turi būti ne mažesnis kaip 0,7 m.
• Švari, sausa patalpa be vibracijos ir korozinių dujų.
• Maitinimo įtampa ±10 % vardinės vertės, rekomenduojamas įtampos stabilizatorius.
• Negalima eksploatuoti šalia magnetinių laukų.

Nė vienas iš jų nėra žavingas ir visa tai yra apkrova. Nelygus tempiamas rėmas sukelia ne ašies apkrovą. Apkrovos elementas, maitinamas nestabilios galios dreifu. Vibracija padidina skaitomo signalo triukšmą dviejų skaitmenų po kablelio tikslumu. Priežastis, dėl kurios šios sąlygos yra kontroliuojamame dokumente, o ne kieno nors galvoje, yra tai, kad jie yra nematomi: blogai skaityta nieko blogo.

Registruotas, kalibruotas ir atsekamas

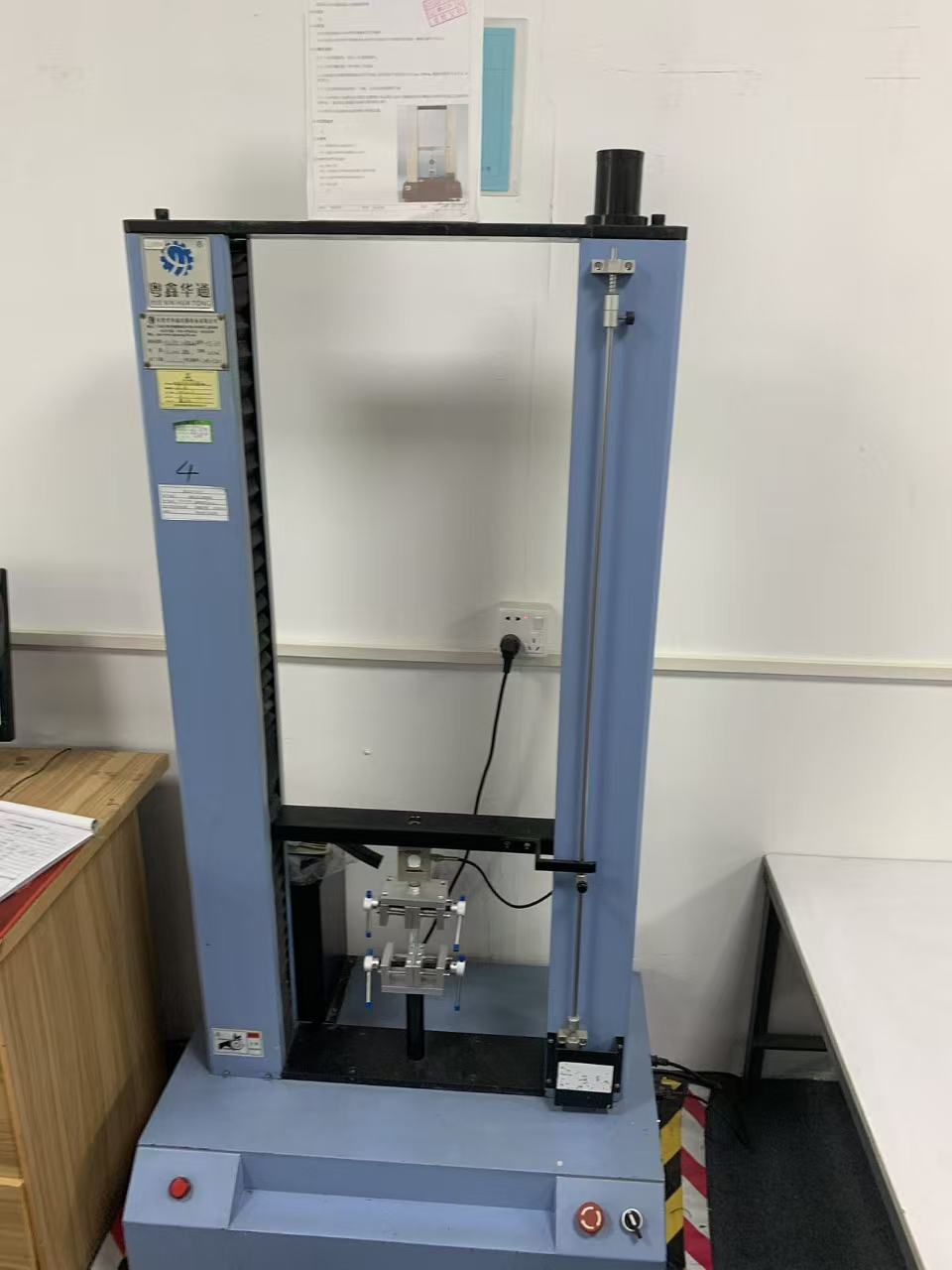

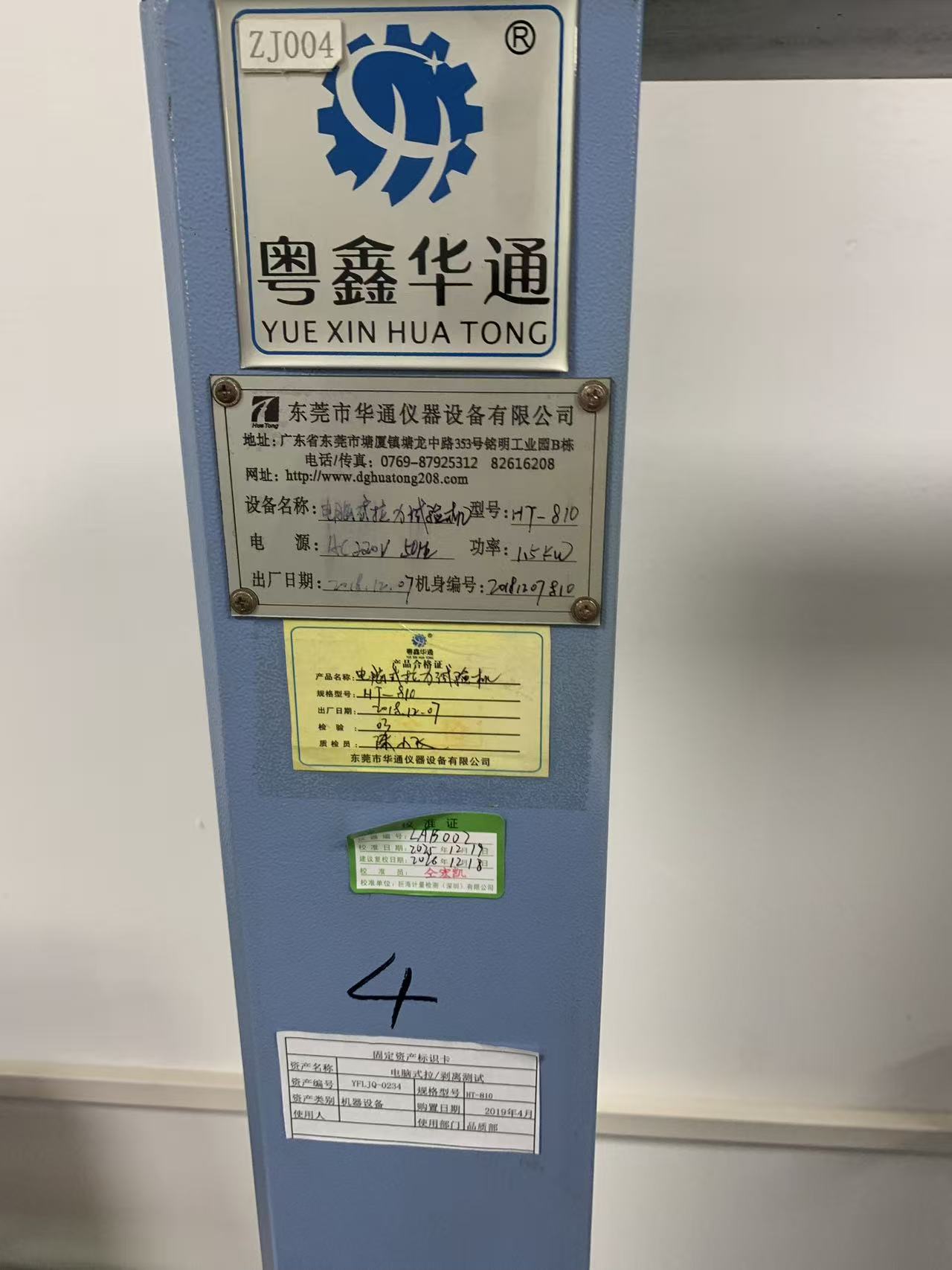

Šios mašinos stulpelyje yra visa jos istorija etiketėse. Gamintojo vardinė lentelė: modelis HT-810, AC 220 V / 50 Hz, 1,5 kW, pagamintas 2018 m. gruodžio 7 d. su serijos numeriu. Šalia gamintojo patikrinimo sertifikatas. Turto kortelė, kurioje jis registruojamas kaip įmonės turtas YFLJQ-0234, įsigyta 2019 m. balandžio mėn. ir priskirta kokybės skyriui. Mašinos ID – ZJ004 – ir laboratorijos prietaiso numeris LAB-002. Ir kalibravimo etiketė: kalibruota 2025 m. gruodžio 19 d., pakartotinis kalibravimas turi būti atliktas 2026 m. gruodžio 18 d.

Nulupimo rezultatui tai yra svarbesnė nei beveik bet kuriam kitam laboratorijoje atliekamam tyrimui, nes lupimo stiprumas yra skaičius, pagal kurį klientas veiks. Tai susiję su medžiagų patvirtinimo sprendimais, derybomis su tiekėjais, ar gamybinė partija pristatoma. „14,31 kgf“ turi svorį tik tuo atveju, jei jį pagaminęs apkrovos daviklis pagal grafiką buvo patikrintas pagal nurodymą, esantį už šio pastato ribų, su sertifikatu. Kitu atveju tai yra skaičius, kurį mašina tą dieną rodė.

Ką mes iš tikrųjų su juo darome

Kasdien šis aparatas atsako į klausimus, kurie kitu atveju būtų išspręsti argumentais:

• Medžiagos patvirtinimas.Malūnas siūlo naują dengtą audinį arba pigesnį ekvivalentą. Ar jo laminavimas atitinka mūsų standartą šiai konstrukcijai, ar jis sluoksniuojasi žemiau linijos?
• Proceso patvirtinimas.Ar pakeitus suvirinimo parametrus, įrankius ar klijavimo metodą, jungtis vis tiek atsilupa virš priimtinosios vertės? Taip proceso pakeitimas yra patvirtinamas, o ne tikimasi.
• Gaunamų partijų patikrinimai.Atkeliauja pažįstamos medžiagos siunta. Ar jis atitinka patvirtintą standartą, ar kažkas tyliai pasikeitė prieš srovę?
• Kliento specifikacijos.Kai prekės ženklas pateikia savo nulupimo reikalavimą, mes patikriname jų skaičių ir pranešame apie tai.
• Gedimo tyrimas.Kai kas nors nutinka ne taip, čia sužinosite, ar ryšys buvo silpnas, ar dizainas to reikalauja per daug.

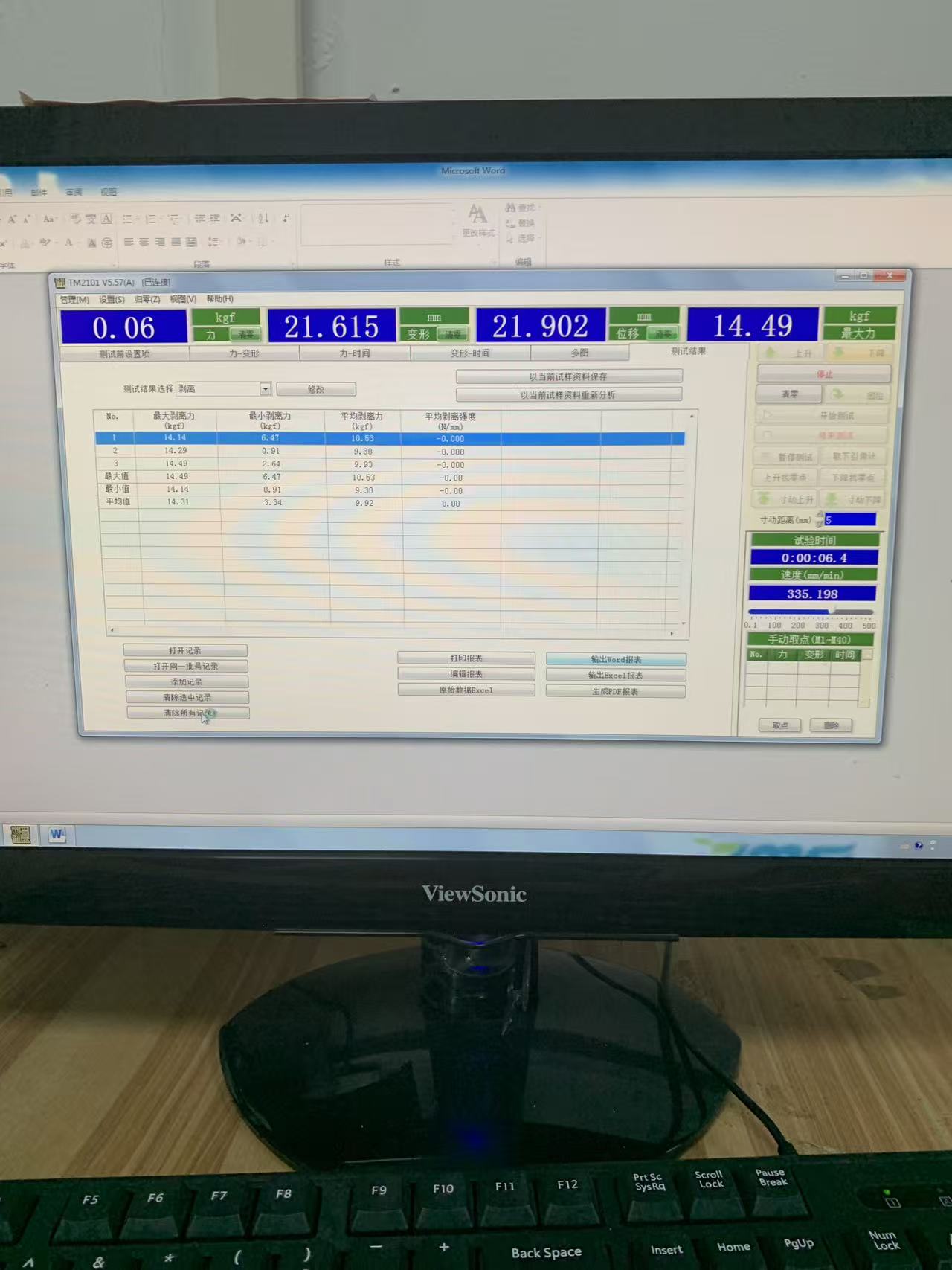

Ataskaitos eksportuojamos į „Word“, „Excel“ arba PDF tiesiai iš programinės įrangos – tai reiškia, kad kai klientas prašo pateikti pretenzijoje esančių duomenų, atsakymas yra failas, o ne patikinimas.

Kitas šioje serijoje: standartinė šviesos šaltinio spalvų derinimo dėžutė ir stebėtinai sunkus klausimas, ar du dalykai yra tos pačios spalvos.
