Tiekimo vadovo audito vadovas: mirtinų RF suvirinimo defektų nustatymas OĮG gamyboje

Santrauka

Tiekimo grandinės vadovams, perkantiems aukštos kokybės vandeniui atsparias priemones, medicinines pūsles ar taktinę įrangą, gamybos defekto aptikimas konteineriui išvežus iš Azijos uosto yra katastrofiškas finansinis įvykis. Skirtingai neitradiciniai kirpimo ir siuvimo metodai, Radijo dažnio (RF) suvirinimui reikalingas ypatingas įrankių, įtampos ir termodinaminio valdymo tikslumas. Kai standartų neatitinkančios gamyklos bando didinti gamybą be griežtų kokybės užtikrinimo (QA) protokolų, atsiranda gedimų vietoje, pažeidžiamas gaminio vientisumas ir masinis produktų atšaukimas. Šiame techniniame vadove atskleidžiami trys dažniausiai pasitaikantys ir mirtini RF suvirinimo defektai, suteikdami tiekimo vadovams žinių, kaip atlikti galimų OĮG partnerių auditą ir pašalinti tiekimo grandinės riziką.

1 defektas: „šaltasis suvirinimas“ (neužbaigta molekulinė sintezė)

Verslo rizika:Šaltas suvirinimas yra labiausiai apgaulingas ir pavojingiausias RF gamybos defektas. Atliekant paviršutinišką gamyklos patikrinimą, siūlė vizualiai atrodo nepažeista, tačiau polimerai iš tikrųjų nesusiliejo molekuliniu lygiu. Esant eksploataciniam krūviui ar nedideliam vidiniam slėgiui, siūlė tiesiog atsilupa.

Vizualinis identifikavimas ir priežastys:

• Išvaizda:Suvirintam perimetrui trūksta ryškaus, vienodo „ekstruzijos rutulio“ (šiek tiek išsilydžiusio TPU išspaudimo išilgai krašto). Medžiaga gali atrodyti lengvai prispausta, o ne ištirpusi.
• Inžinerinis gedimas:Šaltos suvirinimo siūlės atsiranda, kai gamykla teikia pirmenybę gamybos greičiui, o ne kokybei. Operatorius sumažina išlikimo laiką (RF energijos naudojimo trukmę) arba mašinoms trūksta įtampos pastovumo, kad galėtų prasiskverbti į storas medžiagas, tokias kaip 840D TPU. Taip pat gali atsitikti, jei gamykloje naudojami nesuderinami plastifikatorių mišiniai.
• Audito klausimas: Paprašykite gamyklos jų atlupimo ir šlyties stiprumo bandymų žurnalų. Tikros RF suvirinimo siūlės negalima nulupti; pats audinys turi plyšti, kol nesuges siūlė.

2 defektas: terminis skilimas (lankos atsiradimas ir perdegimas)

Verslo rizika:Jei šaltasis suvirinimas yra nepakankamai apdorojamas, terminis degradavimas yra didelis perteklinis apdorojimas. Šis defektas visiškai sunaikina vandeniui atsparią membraną, dėl kurios atsiranda tiesioginis nuotėkis ir konstrukcijos gedimas. Tai įprasta gamyklose, kurios pereina nuo pigaus PVC prie aukščiausios klasės TPU neatnaujindamos savo įrankių parametrų.

Vizualinis identifikavimas ir priežastys:

• Išvaizda:Išdegę, pakitusios spalvos arba trapūs kraštai išilgai siūlės. Ekstremaliais atvejais pamatysite mikroskopines skylutes arba tamsiai rudas dėmes, kuriose medžiaga susikarbonizavo.
• Inžinerinis gedimas:Tai dažnai sukelia „lankas“ – staigi elektros iškrova, kurią sukelia nešvarūs žalvario štampai, netolygus medžiagos storis arba per didelė RF įtampa. Netinkamose gamyklose dažnai nepaisoma kasdienės štampo priežiūros ir valymo, todėl įstrigusios šiukšlės sukelia vietinį perkaitimą.
• Audito klausimas: Stebėkite gamyklos grindis. Ar suvirinimo štampai yra pagaminti pagal užsakymą CNC ir kruopščiai švarūs, ar jie oksiduoti ir padengti likučiais? Paklauskite apie jų prevencinės priežiūros SOP.

3 defektas: asimetrinis išspaudimas (nelygus įrankių slėgis)

Verslo rizika:Neperšlampamas maišelis gali sulaikyti vandenį stacionaraus bandymo metu, tačiau asimetriškos siūlės sukuria silpnąsias vietas, kurios neišvengiamai išsprogs gaminį nukritus, suspaudžiant ar veikiant dideliems temperatūros svyravimams.

Vizualinis identifikavimas ir priežastys:

• Išvaizda:Patikrinkite suvirinimo siūlės skerspjūvį arba kraštą. Vienoje pusėje yra didelis, netvarkingas išsilydusio polimero rutulys (per didelis išspaudimas), o kita pusė yra pavojingai plona (nepakankama ekstruzija).

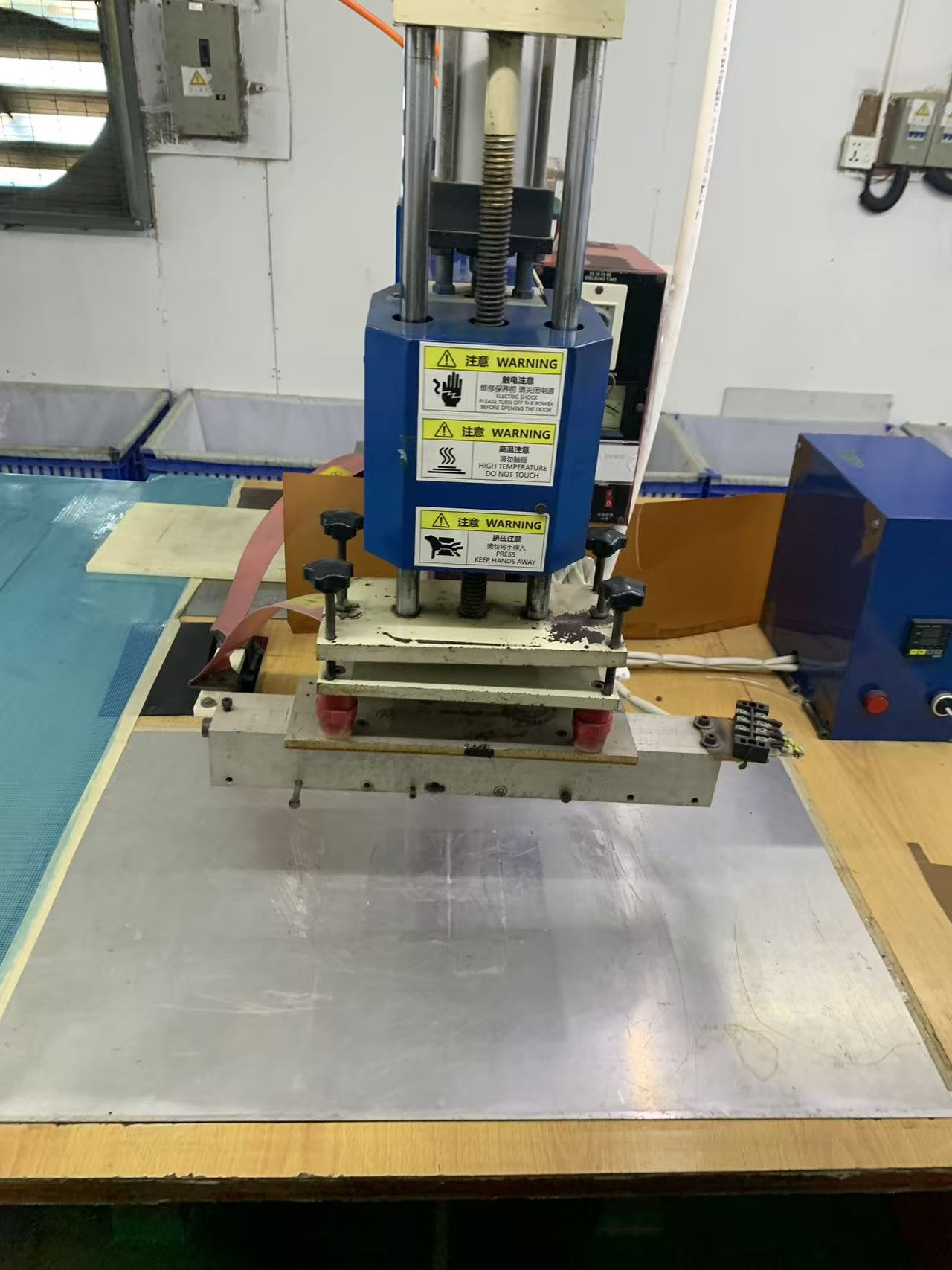

• Inžinerinis gedimas:RF suvirinimui reikalingi idealiai išlyginti pneumatiniai presai. Jei masyvi metalinė plokštelė, laikanti štampą, yra net milimetro dalimi nesuderinta, ji daro nevienodą spaudimą per siūlę. Pigioms mašinoms trūksta konstrukcijos tvirtumo, kad būtų išlaikytas tobulas išlyginimas didelės apimties gamybos metu.
• Audito klausimas: Ar OĮG naudoja pažangius hidraulinius arba stipriai stabilizuotus pneumatinius presus? Ar jie kasdien tikrina plokštelės išlyginimą?

Išvada: bendradarbiauti su „Zero-Defect“ originalios įrangos gamintoju

RF suvirinimo defektų nustatymas yra tik pirmas žingsnis; jų prevencija reikalaujabendradarbiauja su elitine gamybos įmone. Tikrieji Tier-1 OEM partneriai nepasitiki galutiniais patikrinimais, kad nustatytų klaidas. Jie naudoja parametrų stebėjimą realiuoju laiku, investuoja į pritaikytus CNC apdirbtus žalvario įrankius ir taiko griežtus ISO sertifikuotus kokybės užtikrinimo protokolus.

Kai jūsų prekės ženklo reputacija ir rezultatas priklauso nuo 100 % atsparumo vandeniui, jūs negalite sau leisti subsidijuoti gamyklos mokymosi kreivės. Griežtai audituokite, reikalaukite skaidrumo ir bendradarbiaukite su molekulinės sintezės technologijos ekspertais.

DUK: RF suvirinimo kokybės auditas

Kl.: Kaip galiu patikrinti, ar RF suvirinta siūlė yra „šalta suvirinimo siūlė“ apsilankant gamykloje?

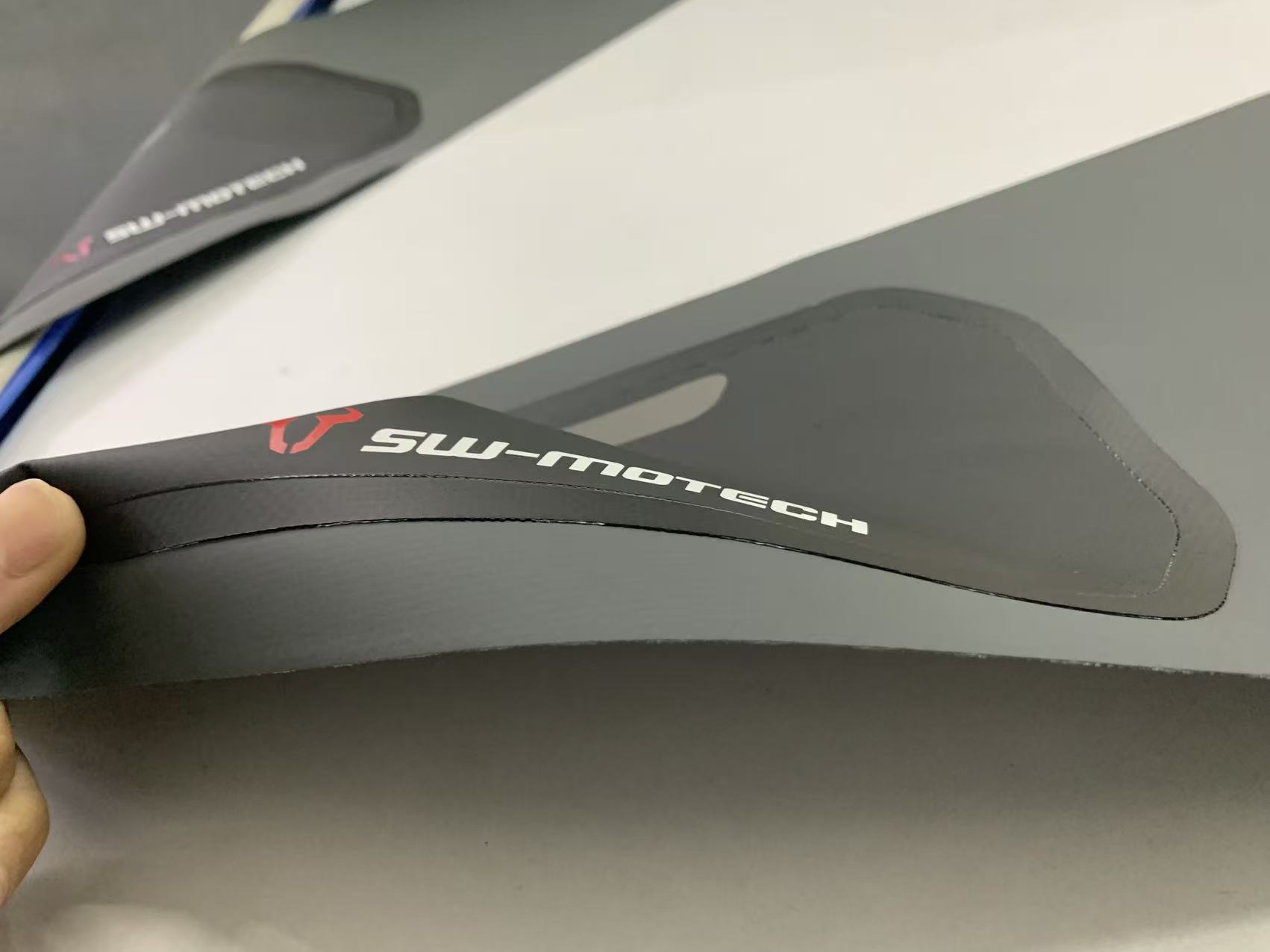

A:Patikimiausias rankinis testas yra ardomasis lupimo testas. Iškirpkite vieno colio juostelę per siūlę ir replėmis atskirkite du sluoksnius. Puikiai suvirinant RF, pagrindo audinio danga nuplyšta prieš pati suvirinimui atsiskiriant.

K: Kodėl mano dabartinio tiekėjo TPU medžiaga atrodo sudegusi aplink siūles?
A:Tikėtina, kad taip yra dėl terminio degradacijos arba lanko susidarymo. Taip atsitinka, kai gamykloje naudojami nešvarūs suvirinimo štampai, per daug RF galios arba nepavyksta tinkamai sureguliuoti įrenginio dažnio pagal konkretų TPU medžiagos storį.

K: Ar žalvario štampo kokybė turi įtakos galutiniam RF suvirinimui?
A:absoliučiai. Pigūs, prastai apdirbti štampai netolygiai paskirsto šilumą ir slėgį, todėl susidaro asimetrinės siūlės ir silpnos vietos. Aukščiausios kokybės OEM gamyklos investuoja į individualius CNC apdirbtus žalvario štampus, pritaikytus konkrečiai jūsų gaminio geometrijai, kad būtų užtikrintas nepriekaištingas suliejimas nuo krašto iki krašto.
