Kaip išbandomi vandeniui atsparūs telefonų maišeliai

Sealock yra vandeniui atsparių telefono maišelių gamintojas ir OEM tiekėjas. Kiekvienas maišelis rinkoje apibūdinamas kaip atsparus vandeniui; daug mažiau buvo išbandyta taip, kad tai ką nors reiškia. Tarpas čia yra svarbesnis nei bet kuriame kitame vandeniui atspariame gaminyje, nes klientas nerizikuoja dėl šlapio rankšluosčio – jis rizikuoja savo telefonu. Šiame vadove aprašoma, kaip iš tikrųjų išbandomas telefono maišelis – nuo ​​tarptautinio standarto, taikomo įvertinimui, iki gamybos linijos patikrinimų, galutinio siuntos patikrinimo ir trijų minučių testo, kurį pirkėjas gali atlikti pats.

Standartas už reitingo

Vandens įsiskverbimo įvertinimai pateikiami pagal IEC 60529 (atitinka EN 60529, su susijusiais standartais, įskaitant ISO 20653, AS/NZS 60529 ir JIS C 0920). Skalė apima nuo vertikalaus lašėjimo iki valymo aukštu slėgiu garais, o kiekvienas lygis yra tikrai skirtingas bandymas su savo aparatu, srauto greičiu ir trukme:

Įvertinimas	Būklė	Bandymo parametrai
IPX0	Jokios apsaugos	Neišbandyta
IPX1	Vertikalus varvėjimas	1 mm/min 10 minučių, elementas sukasi 1 rpm
IPX2	Varva, pasvirusi 15°	3 mm/min, pakreiptas iki 15° nuo įprastos padėties
IPX3	Purškiamas vanduo	Purkšti iki ±60° nuo vertikalės; svyruojantis vamzdis 60° lanku arba ~10 l/min antgalis, min. 5 minutes
IPX4	Purslai iš bet kurios pusės	Tas pats aparatas virš ~180° lanko (arba patefonas 5 aps./min.); bendras „apsaugos nuo purslų“ etalonas
IPX5	Vandens purkštukai	6,3 mm antgalis, 12,5 l/min esant ~30 kPa, nuo 2,5–3 m, min. 3 minutes
IPX6	Galingos vandens srovės	12,5 mm antgalis, 100 l/min esant ~100 kPa – liūtis ir plovimo sąlygos
IPX7	Laikinas panardinimas	1 metras 30 minučių
IPX8	Nuolatinis panardinimas	Daugiau nei 1 metras, gamintojo deklaruojamas gylis ir trukmė
IPX9K	Aukšto slėgio, aukštos temperatūros purkštukai	Keturi purkštukai 0°, 30°, 60° ir 90° kampu; ~80–100 bar 80±5°C temperatūroje – pramoninis ir automobilių plovimas

Du dalykai, dėl kurių pirkėjai klysta dėl svarstyklių

Pirma, reitingai nėra kaupiami.Produktas, įvertintas IPX7, nebūtinai buvo patvirtintas prieš vandens srovę IPX5 ar IPX6, nes patekimo fizika labai skiriasi – nuolatinis statinis slėgis skiriasi nuo stiprios krypties srovės. Štai kodėl produktai, kuriems reikia abiejų, yra išbandyti ir pažymėti IPX6/IPX7 arba IPX6/IPX8, o ne manyti, kad didesnis skaičius apima viską.

Antra, IPX1–IPX6 yra purškimo, o ne panardinimo bandymai.Jie imituoja lietų, aptaškymą ir valymą žarnomis – naudingi striukės, garsiakalbio ar šviestuvo etalonai, tačiau nesvarbu, ar produktas, kurio paskirtis yra po vandeniu. Telefono maišelis, įvertintas IPX4, plaukikui nieko nesako. Štai kodėl šioje kategorijoje reikšmingi tik du lygiai:

• IPX7— panardinimas iki 1 metro 30 minučių. Standartas yra tikslus dėl geometrijos: elemento apačia yra ne aukščiau kaip 1 metras, o viršus - bent 15 cm žemiau paviršiaus. Fiksuotas, kartojamas testas.
• IPX8— nuolatinis panardinimas toliau nei 1 metras, esant sąlygomsgamintojas nurodo. Praktiškai tai dažnai reiškia bandymą 3–5 atmosferose, o tai atitinka maždaug 30–50 metrų vandens. Kadangi sąlygas nustato gamintojas, IPX8 teiginys yra prasmingas tik tada, kai deklaruojamas gylis ir trukmė.

Paskutinis dalykas yra pats naudingiausias dalykas, kurį pirkėjas gali žinoti. Vien „IPX8“ negalima patikrinti; „IPX8 iki 30 metrų“ yra teiginys, kurį galima išbandyti ir patikrinti.

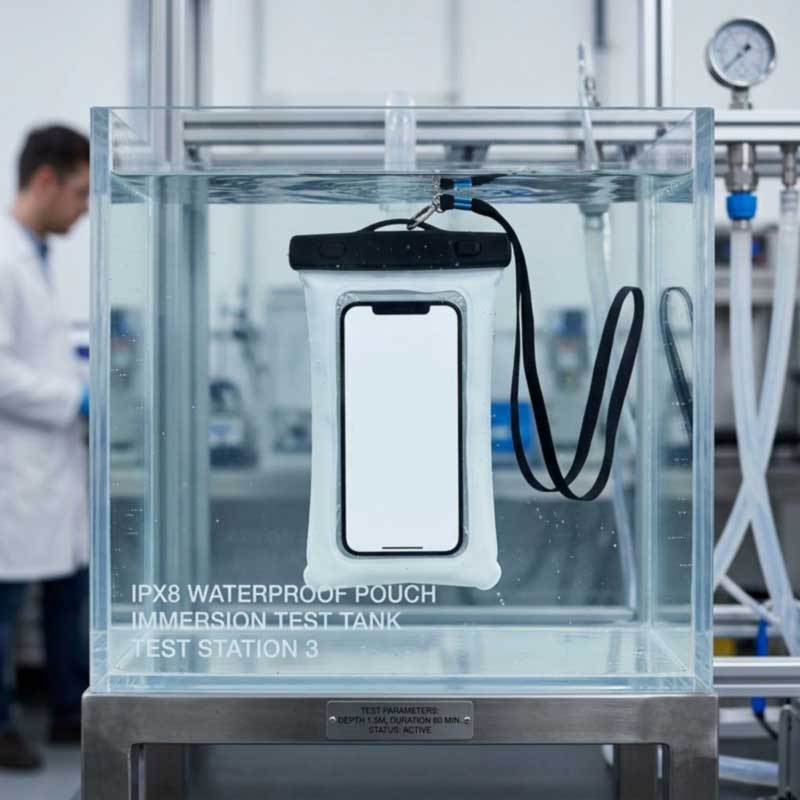

Kaip vyksta laboratorinis panardinimo testas

Procedūra yra drausmingesnė nei „įmesk į vandenį ir pamatyk“:

1. Sąranka— gaminys uždarytas tiksliai taip, kaip jį uždarytų vartotojas, su kiekviena sandarikliu ir uždoriu, o bet kokia anga, kurioje paprastai yra dirželis arba tvirtinimo detalė, imituojama.
2. Tankas— pakankamai didelis, kad būtų galima visiškai panardinti daiktą neliesdamas jo dugno, todėl nurodytas gylis yra tikras.
3. Panardinimas— laikomi nurodytame gylyje nurodytą laiką; IPX7 tai yra 1 metras 30 minučių.
4. Orientacija— priimamas sprendimas bandyti daiktą skirtingais kampais, nes sandariklis gali elgtis skirtingai, priklausomai nuo to, kuris veidas yra aukščiau.
5. Pašalinimas ir patikrinimas— daiktas išdžiovinamas iš išorės, atidaromas ir patikrinamas, ar nepateko. Viduje esantis sugeriantis popierius atskleidžia net drėgmės pėdsakus.

IPX8 gaminiams taikomas griežtas kvalifikacinis protokolas – pirmiausia atliekamas slėgio mažėjimo atranka, statinis panardinimas 1,5 karto didesniame nei vardinis gylis per vardinę trukmę, dinaminis panardinimo slėgis nuo nulio iki vardinio gylio iki tūkstančio kartų, o tada pakartotinis slėgio irimo bandymas, siekiant nustatyti, ar sandariklis pablogėjo ciklo metu. Svarbiausia, kad būtų atliktas išankstinis aplinkos kondicionavimas – terminis senėjimas, drėgmė ir UV poveikispriešpanardinimas, todėl bandymas atspindi maišelį, kuris vasarą išgyveno saulėje, o ne vieną šviežią.

Bandymas neprasideda nuo baigto maišelio

Tuo metu, kai maišelis baigiamas, dauguma kintamųjų, kurie nusprendžia, ar jis užsandarina, jau yra užrakintas. Todėl bandymai vyksta trimis gamybos etapais:

• IQC – gaunamas: patikrintas plėvelės storis, skaidrumas ir sukibimas pagal pasirašytą standartą; patikrintas tarpiklių elastingumas atšokti; Patikrintas ABS užrakto aparatūros matmenys ir tvirtumas. Plėvelės partijos keitimas keičia ir optiką, ir korpuso sandarinimo būdą.
• IPQC – vyksta: sandariklio ir suvirinimo vientisumas, langų išlygiavimas, uždarymo įrengimas ir virvelės-inkaro mazgas tikrinamas linijoje statant maišelius, prieš kiekvieną partiją paleidžiant bandomuosius sandariklius, todėl parametrai įrodomi, o ne daromi prielaidomis.
• OQC – išeinantis: AQL mėginių ėmimas, panardinimo bandymai ir palyginimas su pasirašytu aukso pavyzdžiu su SGS arba QIMA patikra ir sertifikavimu.

Testas, kuris pagauna tai, ko praleidžia vanduo

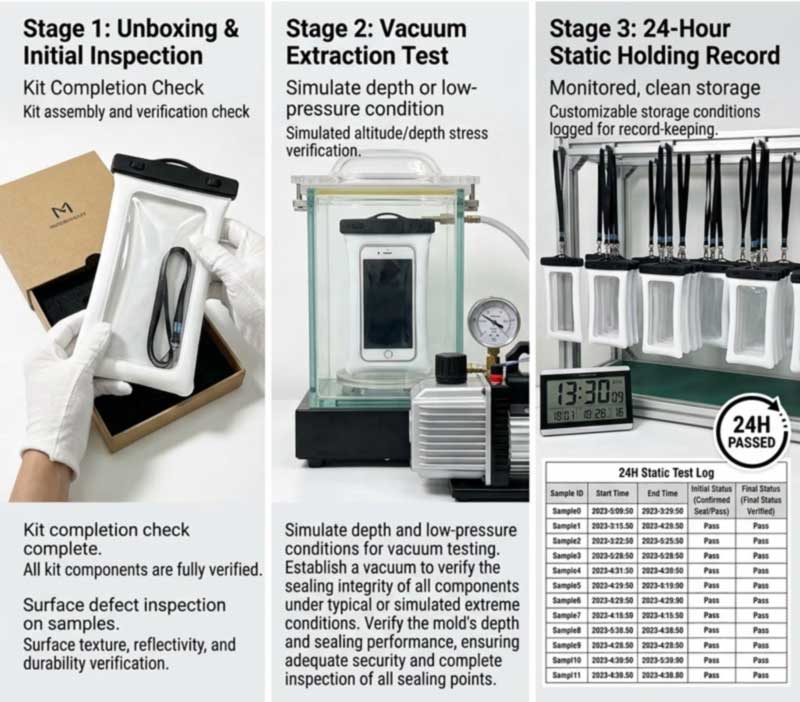

Panardinimas turi akląją zoną: defektas gali būti pakankamai mažas, kad praleistų trisdešimt minučių po vandeniu, o po kelių savaičių klientas vis tiek nepavyktų. Štai kodėl Sealock griežtai atlieka visą kliento gatavų prekių patikrinimo procedūrą –išpakavimas, vakuuminis ištraukimas, 24 valandų statinis poilsis ir oro nuotėkio nustatymas.

Logika aiški. Nubrėžus vakuumą, sandariklis nuolat veikia priešinga kryptimi esantį slėgio skirtumą, tada dvidešimt keturios valandos netrukdo bet kokiam nuotėkio keliui atsiskleisti. Smeigtuko skylutė, per maža, kad trumpam išgėrus patektų į matomą vandenį, visą dieną vis tiek nukraujuotų vakuumas. Tai yra tas pats principas, kurį naudoja griežčiausi IPX8 protokolai, kai panardina bandymus su slėgio mažėjimo atranka – lėtas nuotėkis atsiranda pasikeitus slėgiui gerokai anksčiau, nei pasirodo kaip drėgnas audinys. Telefoną saugančio produkto marža yra skirtumas tarp patenkinto kliento ir sugadinto įrenginio.

Kiti testai, kuriuos turi išlaikyti maišelis

Hidroizoliacija būtina, bet nepakankama – sandarus maišelis, kuris pameta telefoną nuo sulūžusio segtuko, vis tiek sugedo. Pagalbinis komplektas apima:

Testas	Ką tai įrodo
Sandarinimo sukibimo ir lupimo stiprumas	Šilumos sandariklis arba suvirinimo siūlė yra lydoma, o ne tik presuojama
Uždarymo dviratis	Užraktas arba užtrauktukas vis tiek užsisandarina po pakartotinio naudojimo
Trūkstymas ant diržo inkaro	Krepšelis palaiko telefoną – tai yra pagrindinis gedimo režimas
Plėvelės skaidrumas ir dilimas	Langas išlieka tinkamas liesti ir fotografuoti
Plūdrumo patikrinimas	Jis plūduriuoja su tiksliniu telefonu viduje, o ne tuščias
UV, terminis ir druskos purškalas	Ruonis išgyvena saulės, karščio ir jūros vandens sezoną
Funkcijų patikrinimas	Jutiklinis ekranas, veido ID ir skambučiai veikia per filmą

Trečiosios šalies sertifikavimas

Vidinis rezultatas yra gamyklos žodis; trečiosios šalies ataskaita yra įrodymas, kad pirkėjas gali parodyti savo klientams. SGS arba QIMA patikra ir sertifikavimas gali būti surengtas pagal bet kurią programą, o ypač IPX8 atveju pirkėjai vis dažniau tikisi bandymo ataskaitos su deklaruotu gyliu, o ne reitingu, išspausdintu sąraše. Jei naudojate tiekimą, o tiekėjas negali jo pagaminti, laikykite teiginį kaip nepatvirtintą.

Trijų minučių testas, kurį gali atlikti bet kuris pirkėjas

Prieš patvirtinant pavyzdį, kurį verta spausdinti ant mažmeninės prekybos pakuotės galutiniams vartotojams, yra paprasta patvirtinimo seka:

1. Sauso sandariklio patikrinimas— į vidų įdėkite sulankstytą popierinį rankšluostį, uždarykite ir užfiksuokite sandariklį ir švelniai suspauskite. Neturi būti oro šnypštimo ir matomo tarpo.
2. Panardinimas— panardinkite maišelį, popierinį rankšluostį į vidų, 1 metro gylyje 30 minučių. Nusausinkite, atidarykite ir patikrinkite. Visiškai sausas popierius yra leidimas.
3. Judėjimo testas— panardinę jį stipriai purtykite maždaug penkiolika sekundžių, kad imituotumėte plaukimą, tada patikrinkite dar kartą. Statinis sandarinimas ir sandarinimas judant nėra tas pats dalykas.

Du įpročiai, kuriuos verta perduoti klientams: periodiškai kartokite patikrinimą, kai naudojate reguliariai arba nukritę, ir išimkite maišelį, kuriame matosi drėgmė. Sandarinimo vientisumas blogėja dėl UV spindulių, temperatūros svyravimų ir pakartotinio naudojimo, o pažeista tarpinė neatgauna savo elastingumo.

Produkto pagrindas

Šie maišeliai iš Sealock'svandeniui atsparus telefono maišelislinijos, visos yra sukurtos ir patikrintos pagal aukščiau nurodytą režimą ir yra vienodos OĮG užsakymo pradžios taškai – nė vienas nėra reitinguojamas aukščiau už kitą:

Vaizdas	Modelis ir specifikacijos	Antspaudas ir įvertinimas	MOQ
	SL-A064 Universalus IPX8 telefono dėklas su fotoaparato langu- aukščiausios kokybės PVC + ABS; išorinis apytiksl. 22×11,5 cm, vidinis tinkamas naudoti apytiksl. 18,5×9 cm; tinka iki 7,0 colių; jutiklinis priekinis langas + nepriklausomas galinės kameros langas; Palaikomas veido ID; 60–70 g; 45 cm reguliuojamas diržas.	Dviguba slydimo užraktas + silikoninė juostelė;IPX8	300
	SL-A101 dviejų sandariklių IPX8 telefono dėklas su galinio fotoaparato langu- didelio skaidrumo PVC; išorinis 11×17,5 cm, vidinis tinkamas naudoti apytiksl. 9,5×14,5 cm; tinka iki 6,5 colio; palaikoma povandeninė fotografija; 50–60 g; geltona / juoda / šerkšno balta.	Presuojama juostelė + užlenkiamas putplasčio suspaudimo strypas;IPX8	300
	SL-A082 (mažas) / SL-A083 (didelis) Universalus vandeniui atsparus telefono maišelis— aukščiausios kokybės PVC 0,30–0,35 mm + ABS užraktas; termiškai sandarus korpusas; 55–75 g; kvalifikuota nuo -20°C iki 60°C; Palaikomas jutiklinis ekranas, „Face ID“ ir skambučiai.	Dviguba slankioji spyna + sulankstomas sandariklis;IPX8, iki 30 m	300
	SL-F170 vandeniui atsparus telefono maišelis su užtrauktuku- TPU; 2L, vieta telefonui plius kortelės, grynieji pinigai ir smulkmenos; priimtas pritaikytas logotipas.	Neperšlampamas užtrauktukas; HF suvirintas korpusas	500
	SL-A059 vandeniui atsparus telefono maišelis plaukimui— TPU kompozitinis audinys ant 500D vandeniui atsparaus pagrindo, vientisai suvirintas; pasirinktiniai dydžiai; plaukiojimui, lietui, pajūryje, banglenčių sportui ir irklentėms.	IPX7 vandeniui atsparus užtrauktukas	500

Šių sandariklių inžinerija aprašyta mūsųIPX8 vandeniui atsparaus telefono maišelio gamybos vadovas, ir specifikacijų kontrolinį sąrašą mūsųOEM vandeniui atsparaus telefono maišelio pritaikymo vadovas.

DUK: Telefono maišelio bandymas

K: Kuo skiriasi IPX7 ir IPX8 testas?
A: IPX7 yra fiksuotas – 1 metras 30 minučių, elemento viršus turi būti bent 15 cm po paviršiumi. IPX8 yra nuolatinis panardinimas daugiau nei 1 metras gamintojo nustatytomis sąlygomis, dažnai 3–5 atmosferos, todėl deklaruojamas gylis yra pretenzijos dalis.

Kl.: Kodėl nevertinate maišelių pagal IPX4 arba IPX6?
A: Kadangi IPX1–IPX6 yra purškimo ir srove bandymai – lašėjimas, taškymasis ir žarnos nuleidimo sąlygos – ne panardinimas. Jie yra reikšmingi švarkui ar garsiakalbiui, bet maišelis, kuris praeina tik IPX4, plaukikui nieko nesako. Produktams, skirtiems naudoti po vandeniu, IPX7 arba deklaruoto gylio IPX8 yra vienintelis tinkamas etalonas.

Kl.: Ar didesnis IPX numeris automatiškai apima žemesnius?
A: Ne – įvertinimai nėra kaupiami. IPX7 panardinimas neįrodo atsparumo IPX5 ar IPX6 vandens srovei, nes nuolatinis statinis slėgis ir stipri kryptinga srovė yra skirtingi patekimo mechanizmai. Produktai, kuriems reikia abiejų, yra išbandyti ir paženklinti abu.

Kl.: ar pakanka IPX8 etiketės, kai imu tiekimą?
A: Ne. Paprašykite deklaruoto gylio ir trukmės bei bandymo ataskaitos. Neįmanoma patikrinti IPX8 įvertinimo be nurodyto gylio, ir tai yra dažniausiai pasitaikantis perteklius šioje kategorijoje.

Kl .: Kodėl naudojate vakuuminį testą ir panardinimą?
A: Kadangi panardinimas turi akląją zoną. Smeigtukas gali praleisti trisdešimt minučių po vandeniu ir vis tiek sugesti. Sukūrus vakuumą ir palaikius jį 24 valandas, lėtas nuotėkis atsiranda kaip slėgio praradimas – tai yra ta pati priežastis, dėl kurios atliekama slėgio mažėjimo patikra pagal griežtus IPX8 protokolus.

Kl.: Ar maišelius reikia išbandyti po senėjimo, o ne tik naujus?
A: Idealiu atveju taip. Terminis senėjimas, drėgmė ir UV poveikis prieš panardinimą imituoja tikrą tarnavimo laiką – tai svarbu, nes sandarinimo vientisumas blogėja veikiant saulei, karščiui ir pakartotinai naudojant.

Kl .: Ar galite pasirūpinti trečiosios šalies sertifikavimu?
A: Taip – ​​SGS arba QIMA patikra ir sertifikavimas pagal pageidavimą, todėl pirkėjams vis dažniau reikia pagrįsti IPX8 pretenziją savo klientams.

Kl .: Kaip mano klientai gali patikrinti savo maišelį?
A: Įdėkite popierinį rankšluostį į vidų, užsandarinkite, išspauskite, kad šnypštų oras, panardinkite 30 minučių, tada pakratykite, kol panardinkite, kad išbandytumėte judesį. Sausas popierius yra leidimas; bet kokia drėgmė reiškia maišelio išėmimą.
