Mūsų gamybos centre: kaip mikro tolerancijos valdymas skatina didelio tūrio didelio tūrio vandeniui atsparios įrangos pristatymą

Didelės apkrovos vandeniui atsparių pavarų gamyboje dauguma tiekimo grandinių nutrūksta dėl gamybos masto nuo auksinio pavyzdžio iki 10 000 vienetų komercinės serijos. Vyresnio techniko sukurtas pavyzdys elgiasi kitaip nei tūkstančiai vienetų, paleidžiamų per neapdorotų grindų automatiką. „Sealock“ šią trintį mažiname stabilizuodami parduotuvės grindis.

1 veiksmas: aukšto dažnio (RF) suvirinimo stabilizavimas

Mūsų gamybos linijose yra pritaikytos kelių kilovatų RF suvirinimo stotelės. Kiekviena ląstelė sukalibruota taip, kad būtų valdomi kintamieji, į kuriuos bendrųjų maišelių gamyklos dažnai nepastebi:

• Dielektrinis išlyginimas:Suvirinimo ragelis turi lygiagrečiai tiksliai nusileisti ant audinio. Vos 0,15 mm išlygiavimo nuokrypis per 600 mm siūlę sukelia netolygų energijos pasiskirstymą. Dėl to viename gale susidaro mikroskopinis pervirinimas (sudegusi, trapi plėvelė), o kitame – nepakankamas suvirinimas (silpnas sukibimas).
• Išlikimo laiko ir slėgio blokatoriai:Mūsų mašinose naudojami automatiniai pneumatiniai spaustukai, kurie užfiksuoja medžiagą esant aiškiais slėgio gradientams prieš įsijungiant RF srovei. Srovė išlieka aktyvi tiksliam langui (pvz., nuo 2,4 iki 3,2 sekundės, priklausomai nuo to, ar suviriname 500D TPU ar 1000D PVC laminuotą tinklelį), po to seka privaloma aušinimo palaikymo fazė esant slėgiui, kad kristalinė struktūra sukietėtų.

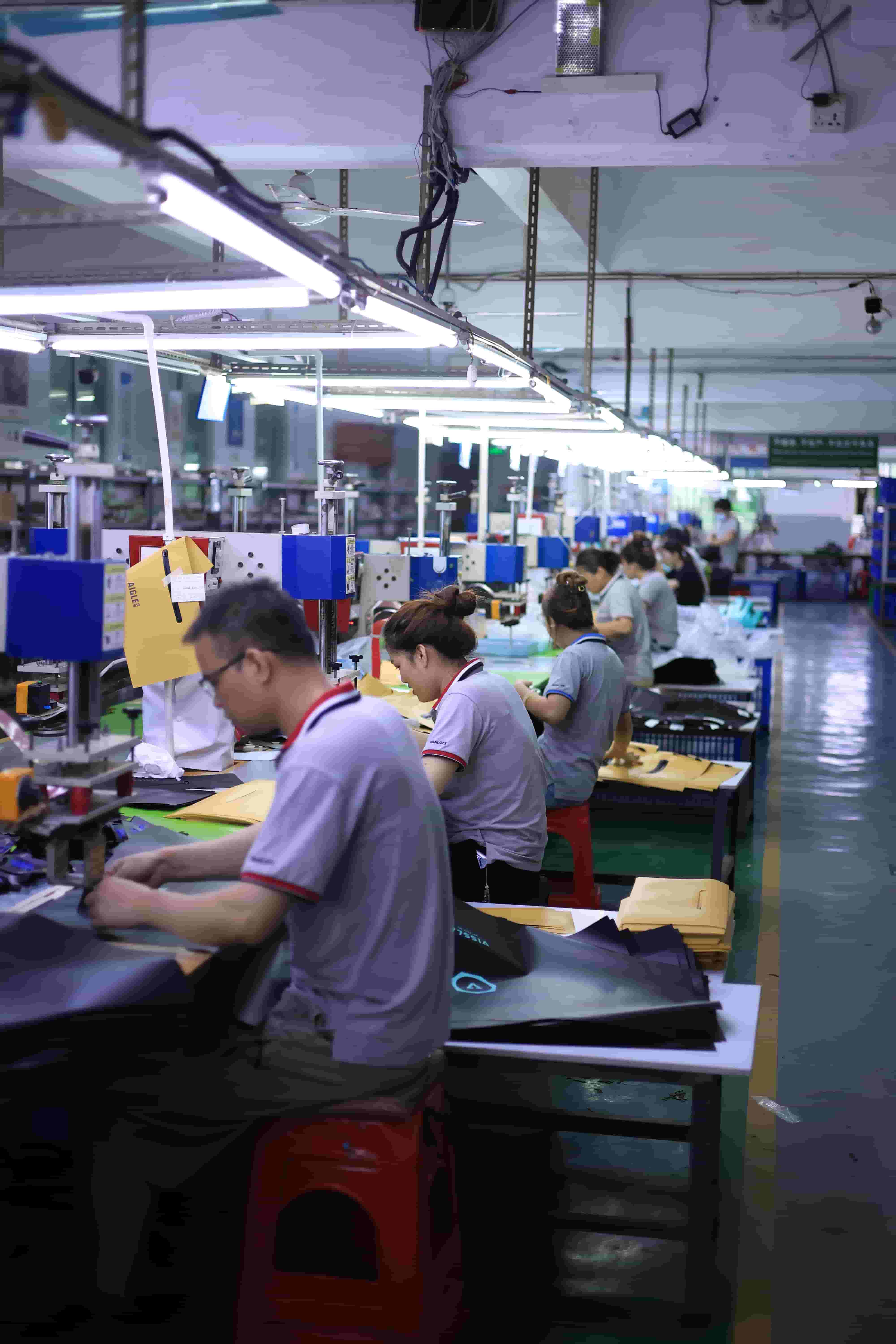

Aukšto dažnio suvirinimo stoties infrastruktūra

Paveikslas: „Gamykloje yra sumontuotos kelios aukšto dažnio terminio sandarinimo mašinos, o darbuotojai darbo procedūros metu tiksliai sureguliuoja audinio išlygiavimą ir suvirinimo parametrus.

2 veiksmas: pritaikyti tvirtinimo elementai ir moduliniai įrankiai sudėtingai geometrijai

Suvirinti plokščią sausą maišelį paprasta. Suvirinant trimatį motociklo sėdmaišį, struktūrinį dviračio krepšį ar ergonomišką kuprinę su sudėtingu kampu Radii, kyla struktūrinių iššūkių. Kai plokščia medžiaga susilieja su išlenktu kampu, dėl įtempių koncentracijos audinys gali susikaupti ir atsirasti tuštumų siūlėse.

Kad tai išspręstų, Sealock vidinė inžinierių komanda kuria patentuotus mechaninius strypus ir 3D profiliuotus aliuminio elektrodus (suvirinimo štampai) kiekvienam pasirinktiniam OEM projektui:

• Pneumatiniai kraštų laikymo strypai:Prieš pradedant suvirinimo ciklą, audiniai yra užrakinami į pagal užsakymą suformuotus strypus, kurie mechaniškai traukia plokštes iki apskaičiuoto įtempimo. Tai apsaugo nuo medžiagos slydimo, kai tiekiamas didelis kiekis rankiniu būdu.
• Spindulį atitinkantys elektrodai:Kampinės suvirinimo siūlės atliekamos naudojant specializuotus spinduliuotus įrankius su individualiais reljefo kanalais. Šie kanalai sugeria medžiagos poslinkį, atsirandantį tirpstant TPU, užtikrinant, kad siūlės storis būtų vienodas ir IPX7 atsparumo vandeniui įvertinimas visame spinduliu.

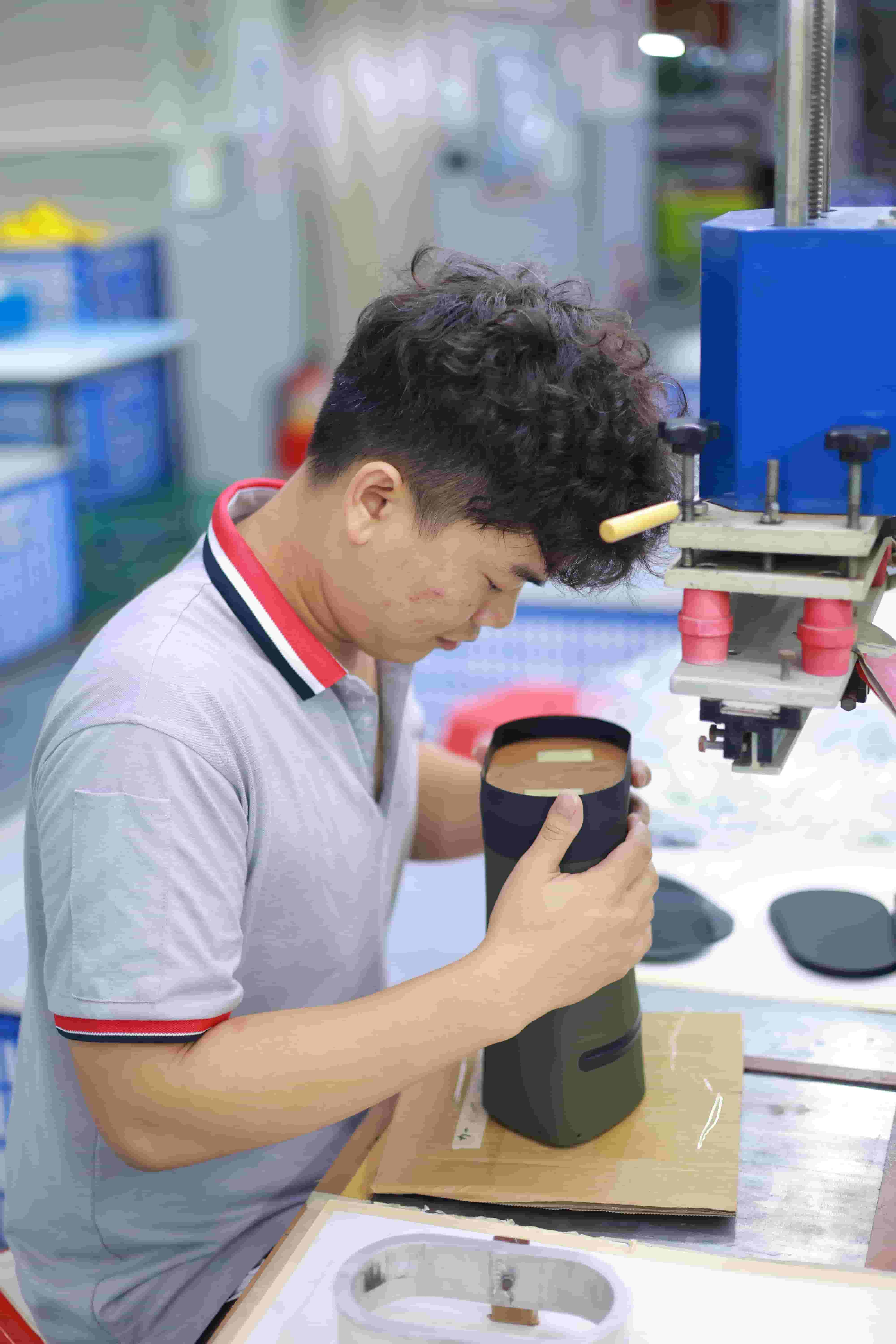

 Patentuoti įrankiai ir pneumatiniai įtaisai

paveikslėlis: "Už užsakymą pagaminti lanko formos suvirinti metaliniai štampai ir pneumatiniai slėginiai įrankiai, skirti trimatėms kampų apsaugai arba lenktiems motociklų krepšių kampams"

3 veiksmas: didelio efektyvumo surinkimo ir komponentų paruošimo infrastruktūra

Tvirtas vandeniui atsparus krepšys yra daugiau nei jo pagrindinis apvalkalas. Tam reikalinga apkrovą laikanti aparatinė įranga, antriniai inkaro pataisymai, išoriniai juostos tinklai ir MOLLE konfigūracijos. Jei šie komponentai yra prastai integruoti, jie gali pakenkti maišelio struktūriniam vientisumui.

Prieš galutinį konstrukcijų suliejimą mūsų surinkimo skyriai paruošia modulinius komponentus. Tvirti D-žiedai, lazeriu iškirpti TPU pleistrai ir Hypalon inkarai yra štampuojami ir iš anksto pritvirtinami naudojant tam skirtas pneumatines presavimo stotis. Atskirdami komponentų paruošimą nuo galutinio konstrukcijos suvirinimo, išvengiame kliūčių ir užtikriname, kad kiekvienas laikančiųjų taškas būtų suvirintas pagal tikslias specifikacijas prieš surenkant pagrindinį maišelio korpusą.

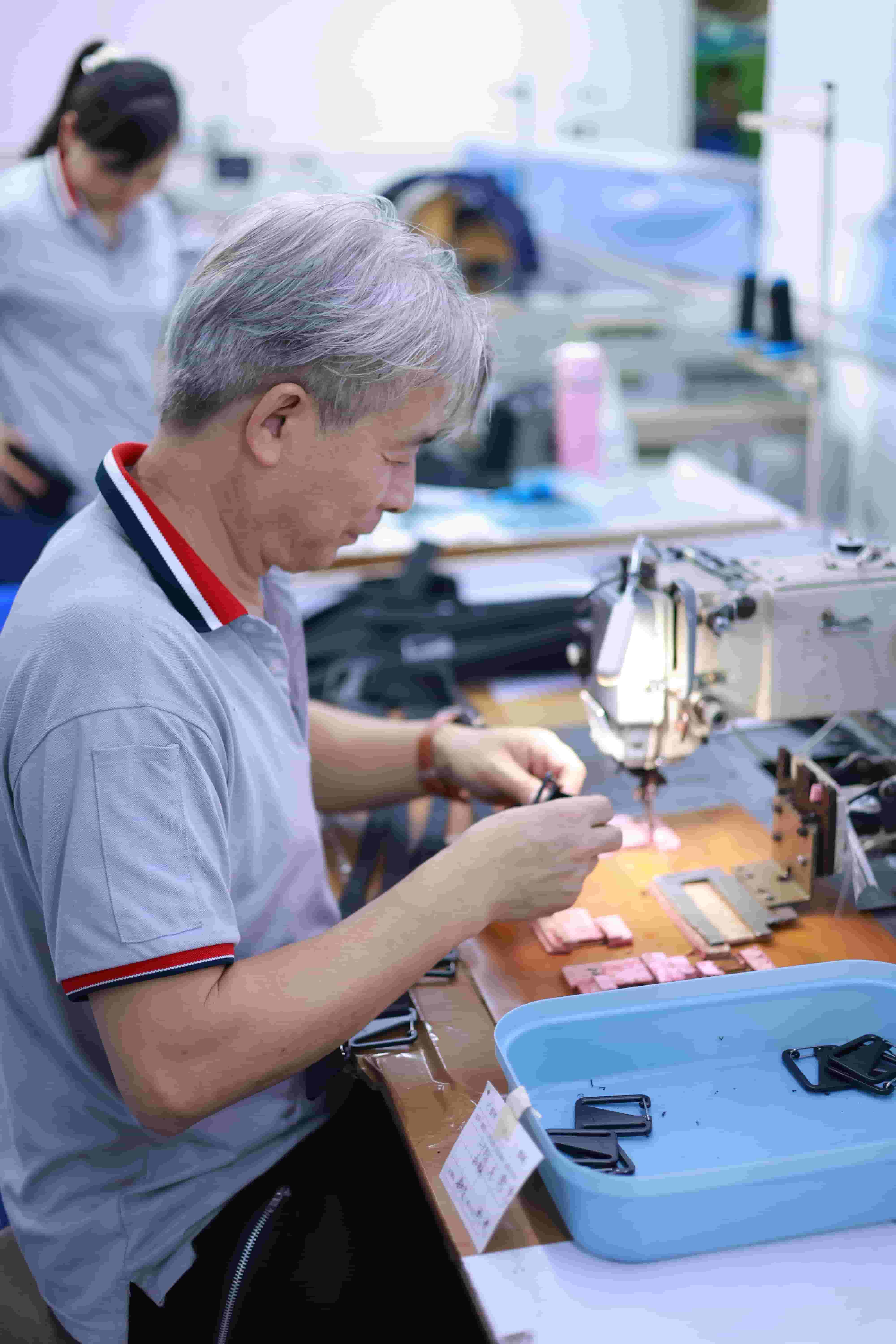

Komponentų integravimo ir surinkimo linijos

paveikslas: „Darbuotojai naudoja štampavimo arba presavimo įrangą, kad iš anksto pritvirtintų atsargines dalis, tokias kaip D žiedai, D žiedo pagrindai ir juostos dirželiai, ir apdorotų pusgaminius ankstesniame gamybos etape.

4 veiksmas: eksploatacinė švara ir tiesioginė kokybės kontrolė

Mikroskopinės dulkės, alyvos likučiai nuo pjovimo įrankių arba sriegio fragmentai ant suvirinimo linijos gali sugadinti RF suvirinimą. Teršalai sutrikdo dielektrinį lauką, todėl atsiranda lankas, skylės ir lauko gedimai. Sealock grindų išdėstymas teikia pirmenybę švariam medžiagų srautui ir nuolatiniam tikrinimui:

• Zoninis gamybos valdymas:Audinio pjovimas, komponentų surinkimas ir RF suvirinimas laikomi atskirose zonose, kad palaidi pluoštai netrukdytų suvirinimo paviršiams.
• In-line QC vartai:Produktai nelaukia, kol bus patikrintos partijos po gamybos. Mūsų grindyse naudojami ištisiniai kokybiški vartai, kuriuose linijos prižiūrėtojai patikrina kiekvieną konstrukcinę siūlę iškart po jos suvirinimo. Stebime siūlės išspaudimo plotį, suvirinimo briaunos nuoseklumą ir bet kokius medžiagos gedimo požymius.

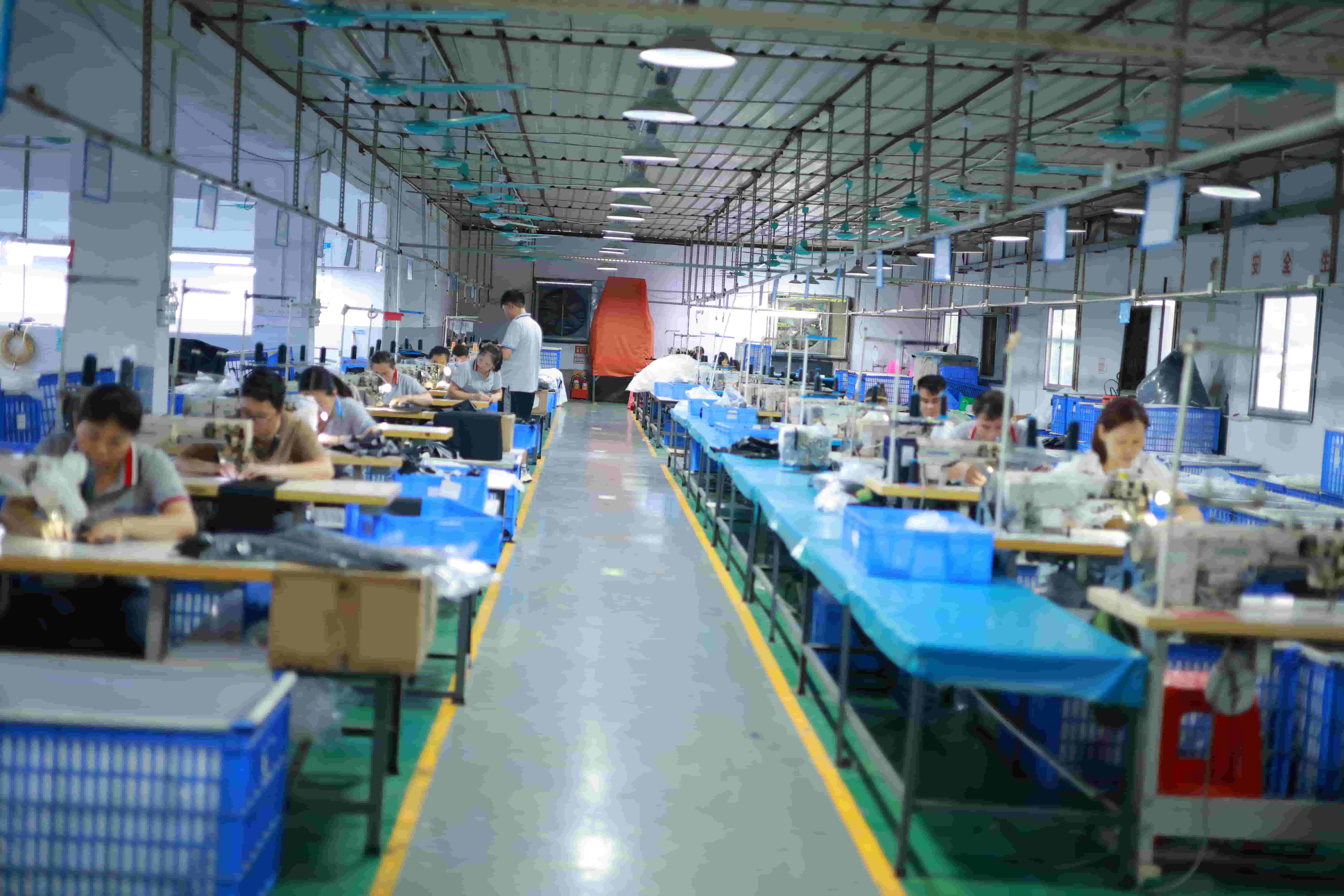

 Ilgos eilės tiesioginis surinkimas ir nuolatinės kokybės kontrolės procesų patikros

Paveikslėlis: "Tvarkinga ir supaprastinta ilgų linijų surinkimo zona, kurioje kokybės inspektoriai atlieka 100% pilną šviežiai pagamintų aukšto dažnio sandūrų siūlių patikrinimą šalia gamybos linijos"

5 veiksmas: pramoninių pakuočių logistika ir užsakymų įvykdymas

Tvirtas, vandeniui atsparus kelioninis krepšys arba techninis sausas krepšys turi atkeliauti į jūsų platinimo centrus be raukšlių, sugriuvusių plokščių ar deformuotų konstrukcinių putų. Naujos TPU suvirinimo siūlės susiraukšlėjimas karšto konteinerio transportavimo metu gali sukelti įtrūkimus laikui bėgant.

Mūsų pakavimo zona sukurta taip, kad atitiktų mūsų pagrindinių suvirinimo linijų pralaidumą. Užbaigti produktai yra galutinai pripučiami arba estetiškai patikrinami prieš pakuojant juos į individualias kartonines dėžutes. Nesmulkiname produktų į mažo dydžio dėžes, kad sumažintume gabenimo išlaidas. Gaminame nestandartinio dydžio siuntimo dėžes ir įdedame vidines atramas struktūriniams daiktams, tokiems kaip kietas dugnas ir motociklų bagažas. Tai užtikrina, kad krepšiai išlaikys savo formą ir struktūrinį vientisumą nuo mūsų sandėlio grindų iki jūsų klientų rankų.

Galutinė pakuotė, dėžutės formos veiksniai ir pasaulinė logistikos padėklų išdėstymas

Paveikslėlis: „Erdvi gatavo produkto pakavimo ir kartono formavimo zona, kurioje tvarkingai sukrauti vandeniui atsparūs maišeliai, laukiama, kad jie būtų supakuoti ir išsiųsti į pasaulinius mažmeninės prekybos tinklus“.

Dažniausiai užduodami klausimai apie mūsų gamyklos grindų infrastruktūrą

Pirmiausia viriname TPU (termoplastinio poliuretano) laminuotus audinius, tvirtą PVC brezentą (nuo 250D iki 1000D+ tinklinio audeklo tinklelį) ir specializuotas Hypalon arba kompozitines plėveles, skirtas ekstremalioms aplinkos sąlygoms.

Kiekvienai audinio partijai paėmimo metu atliekamas destruktyvus juostos suvirinimo bandymas. Optimalus dažnis, pneumatinis slėgis ir laukimo laikas yra užprogramuoti stoties PLC, neleidžiant operatoriams savavališkai keisti parametrų.

Karšto oro lipnioji juosta pučia išorinę šilumą ant siūlės, kad užsandarintų iš anksto susiūtas adatos skylutes. Laikui bėgant jis degraduoja. RF suvirinimas išlydo pagrindines polimerines dangas, sukurdamas siūlę, kuri yra struktūriškai tvirtesnė už aplinkinį audinio apvalkalą.

Taip. Mūsų vidinė CNC parduotuvė freza pagal užsakymą pagamintus aliuminio elektrodus, suderintus su 3D CAD failais. Tai leidžia suvirinti kontūrines užpakalines plokštes, lenktus butelių laikiklius ir sudėtingus pečių juostos tvirtinimo vektorius, nesudarant struktūrinių įtempių raukšlių.

Pasikliaudami modulinėmis, greitai keičiamomis įrankinėmis plokštėmis mūsų aukšto dažnio mašinose, galime per 48 valandas pasikartoti gamybos elementus, kad būtų galima prisitaikyti prie staigių tūrio šuolių, išlaikant lygiai tokius pačius parametrinius nuokrypius visose linijose.
