IPX8 vandeniui atsparios kuprinės gamybos procesas

Sealock yra IPX8 vandeniui atsparių kuprinių gamintojas ir OEM tiekėjas. Pasiekti IPX8 ant telefono maišelio yra tiksli problema, kai naudojamas nedidelis sandarus tūris. Pasiekti ją ant 65 litrų nešančios kuprinės yra visiškai kitokia disciplina: siūlės metrai, o ne centimetrai, plati anga, kuri turi tolygiai užsandarinti per visą plotį, korpusas, kuris paniręs po apkrovos lankstosi, ir pakankamai įstrigusio oro, kad iš vidaus padarytų tikrą spaudimą uždarymui. Šiame vadove aprašoma, kaip iš tikrųjų gaminamas IPX8 paketas, ir inžineriniai numeriai, esantys už uždarymo, leidžiančio tai padaryti.

Kodėl mastelis keičia problemą

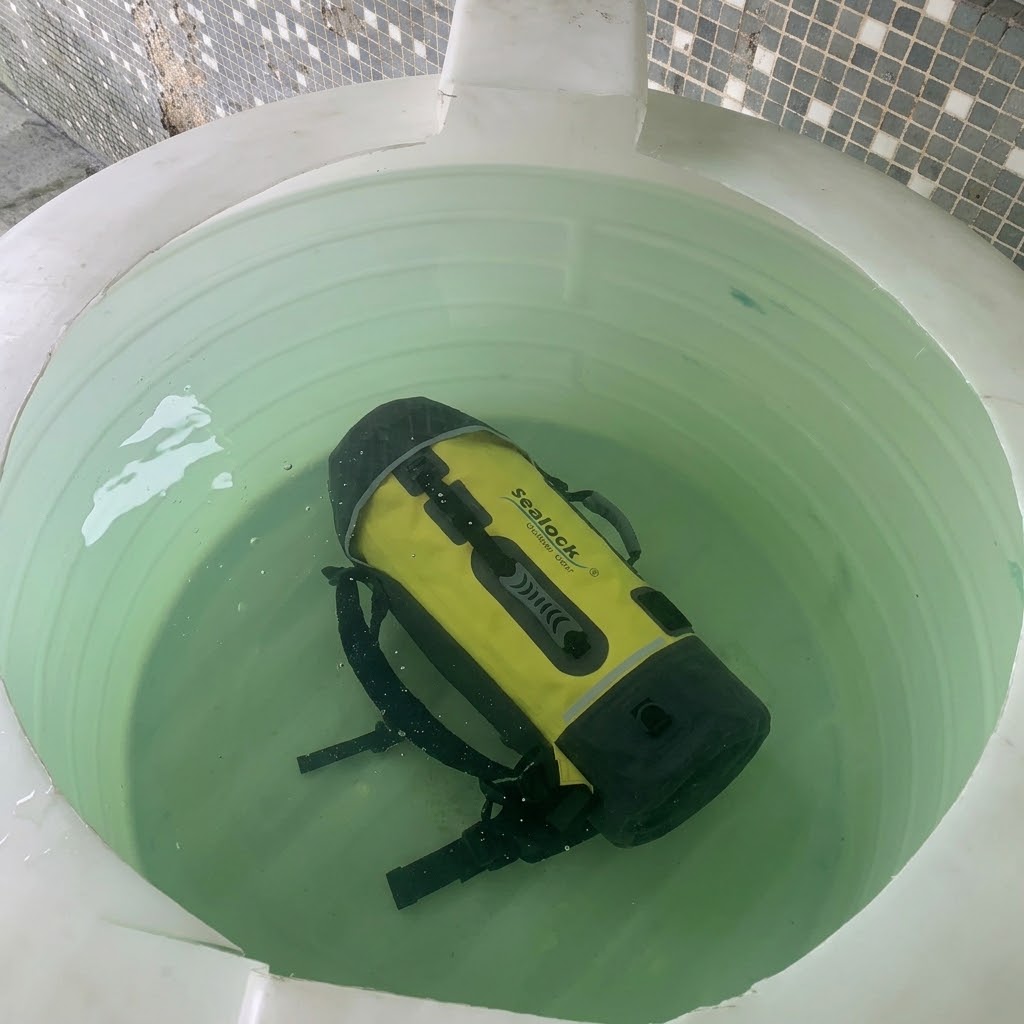

IPX8 reiškia nuolatinį panardinimą virš vieno metro iki gamintojo nurodyto gylio ir trukmės. Tai, kad ant didelės pakuotės minkštais kraštais turi keturis veiksnius, į kuriuos niekada nesusiduria mažas sandarus maišelis:

• Siūlės ilgis.65 l pakuotėje daug kartų suvirinta maišelio siūlė. Kiekvienas papildomas skaitiklis yra dar viena galimybė suvirinti kraštinę siūlę, todėl proceso nuoseklumas yra svarbesnis didėjant kiekiui, o ne mažesniam.
• Vidinis oro kiekis.Uždaryta 65 l pakuotė sulaiko didelį oro kiekį. Panardintas oras suspaudžiamas ir stumiasi į išorę prie uždorio ir siūlių – pakuotė spaudžiama iš abiejų pusių vienu metu.
• Lankstymas veikiant apkrovai.Pakrauta pakuotė deformuojasi ją nešant, numetant ir prispaudžiant prie korpuso ar uolos. Krepšys sėdi vietoje; paketas nuolat taiko savo siūles.
• Atraminės angos.Diržai, klubų diržai ir tempimo rankenos inkarai neša svorį ant kūno, kuris turi likti sandarus. Maišelis turi vieną dirželio tašką; pakuotėje yra aštuoni ar daugiau.

Kodėl vien „Roll Top“ ten nepasiekia

Roll-top yra puikus uždarymas ir tinkamas pasirinkimas daugeliui vandeniui atsparių pakuočių. Tai nėra slėgio vardinis sandariklis. Jis sukuria labirinto kelią, kuris nugali lietų, purslą ir trumpą panardinimą, tačiau jo sandarinimo jėga kyla iš vartotojo rankų ir sagties – tai nėra kontroliuojamas, sukurtas suspaudimas. Jei deklaruojamas IPX8 įvertinimas, uždarymas turi būti taikomas aišmatuojama, pakartojama suspaudimo jėga ant reikalavimus atitinkančio tarpiklio.

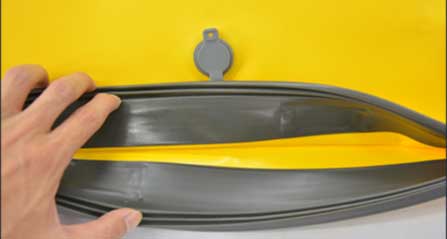

Mūsų IPX8 paketo konstrukcija tai daro kartu su trimis elementais: anatūralios gumos sandarinimo juostelėpalei angą, aatlenkiamas atvartaskuris užsidaro ant jo, ir acentrinis suspaudimo dirželiskuris prispaudžia agregatą. Guma suteikia elastingumo; atvartas suteikia geometriją; diržas suteikia jėgą.

Tarpiklių inžinerija

Suspaudimo sandarikliai veikia arba miršta nuo skaičiaus, apie kurį retai kalbama gaminant maišus, ir jis yra siauresnis, nei daugelis mano.

• Suspaudimo juosta.Guminis tarpiklis turi būti išspaustas procentais nuo pradinio storio, kad būtų sandarinamas. Theidealus yra apie 40%, praktinis maksimumas yra 50%, o minimumas yra maždaug 10–15%.. Suspauskite jį ir nėra sandariklio;per daug suspauskite jį daugiau nei 50% ir guma gali visiškai neatšokti— palikti nuolatinį tarpą ten, kur anksčiau buvo sandariklis. Uždarymo projektavimas reiškia projektavimą tai juostai, o ne tik kiek įmanoma stipresnį užveržimą.
• Suspaudimo rinkinys.Gumos gebėjimas stumti atgal yra matuojamas suspaudimo rinkiniu, išbandytasASTM D395. Mišinys su prastu suspaudimo rinkiniu gerai elgiasi pirmą dieną ir palaipsniui nustoja sandarinti. Tai yra medžiagos specifikacija, o ne projektavimo prielaida.
• Atsipalaidavimas.Suspausto tarpiklio atkūrimo jėga pastebimai sumažėja iškart po montavimo – per valandą ji gali būti maždaug trys ketvirtadaliai pradinės vertės. Visiškas gedimas yra mažai tikėtinas, tačiau nutekėjimas tampa įmanomas, jei dizainas neturėjo jokios atsargos. Taigi prispaudimo sistema nurodoma atsižvelgiant į aukštį, o ne iki teorinio minimumo.

Sunkiausia dalis: tolygus tvirtinimas per plačią angą

Čia didelė pakuotė labiausiai skiriasi nuo mažo sandaraus gaminio. Centrinis suspaudimo diržas didžiausią jėgą taiko angos viduryje ir palaipsniui mažesnę jėgą link galų. Tarpiklių inžinerija turi pavadinimą dėl atsiradusios problemos – jėgos koncentracija suspaudimo taške, o ne per mažas suspaudimas – ir galioja klasikiniai atsakymai:

• Suspaudimas sustojakurios neleidžia tarpikliui suspausti per atšokimo ribą ten, kur dirželis traukiasi stipriausiai.
• Sustingęs atvartas, todėl uždarymo jėga pasklinda išilgai angos, o ne išsklaido kelis centimetrus abiejose diržo pusėse.
• Jėgos kreivei pasirinkti tarpiklio profilis ir durometrasuždarymas iš tikrųjų suteikia, o ne vienodo idealo.
• Sulenkite geometriją galuose, nes atlenkiamas atvartas turi pasukti kampą kiekviename angos gale – ta pati kampų sujungimo problema, kuri turi įtakos bet kokiam plačiai sulankstytam uždarymui.

Netolygus suspaudimas yra klasikinis šio tipo uždarymo gedimo būdas: centre besilaikantis ir viename gale atsivėręs sandariklis, esant nuolatiniam slėgiui, praeis atsitiktinai ir nutekės. Tolygumo patikrinimas visame plotyje, o ne tik ties dirželiu, yra būtinas patikrinimo veiksmas.

Apvalkalas: daugiau siūlių, mažiau tolerancijos

• Medžiaga.Ant 420D nailono laminuotas TPU yra tinkamas šios klasės apvalkalas – nailono pagrindas yra atsparus plyšimui ir dilimui, TPU užtikrina atsparumą hidrolizei, UV stabilumą, lankstumą šaltai ir suvirinamumą. TPU taip pat toleruoja nuolatinį pakrautos pakuotės lenkimą nei standi danga.
• Suvirinimas 27,12 MHz dažniube jokių adatų skylių barjere. Didelėje pakuotėje suvirinimo parametrų stabilumas per visą gamybos laikotarpį yra vienintelis didžiausias veiksnys, lemiantis, ar partija atitinka savo reitingą.
• Sustiprintas abrazyvinis pagrindas.Pagrindo plokštė velkama ir nuleidžiama labiau nei bet kuris kitas paviršius, o IPX8 gaminyje susidėvėjęs pagrindas yra sandarinimo gedimas, o ne tik kosmetinis pažeidimas.
• Apkrovos inkarai, susiūti prieš suvirinimą.Diržai, klubų diržai ir tempimo rankenos inkarai pirmiausia susiuvami prie plokščių plokščių esant dideliam įtempimui, todėl perforacijos atsiduria po suvirinta oda, o apkrova pasklinda per susiūtą pėdsaką. Tik suvirinti inkarai nusilupa veikiant nuolatiniam kirpimui.

Gamybos seka

1. Medžiagos inscenizavimas ir pjaustymas— plokštės nupjautos iki griežtų leistinų nuokrypių, nes suvirintoji siūlė nesugeria dreifo.
2. Surinktų dalių siuvimas— diržai, klubų diržas, galinė sienelė, šoninės kišenės ir raištelių tvirtinimo detalės, pastatytos kaip moduliai.
3. Apkrovos taško susiuvimas prie plokščių plokščių— inkarai, pritvirtinti esant dideliam įtempimui, kol korpusas užsidaro.
4. Štampo nustatymas ir HF suvirinimas— apvalkalas susilieja į vientisą sandarią odą, dengiančią susiūtus pėdsakus.
5. Tarpiklių sujungimas— natūralaus kaučiuko sandarinimo juosta suklijuota per visą angos ilgį. Bet koks nukrypimas vėliau tampa netolygia suspaudimo juosta.
6. Atvarto ir suspaudimo diržo mazgas— sklendės geometrija nustatyta taip, kad ji stačiai susilenktų ant tarpiklio, dirželio ir tvirtinimo detalės.
7. Uždarymo patvirtinimas— suspaudimas tikrinamas per visą plotį, ne tik ties dirželiu.
8. Nuotėkio nustatymas ir pakavimas.

Produkto pagrindas

Šie suvirinti paketai yra vienodi pradiniai taškai OĮG užsakymui – nė vienas nėra įvertintas aukščiau; IPX8 konstrukcija yra greta patikrintų IPX7 ritininio viršaus ir sandarių užtrauktukų konstrukcijų:

Vaizdas	Modelis ir specifikacijos	Sandarinimo sistema ir įvertinimas	MOQ
	SL-J033 vandeniui atsparus ekspedicijos paketas- 45L / 55L / 65L (34 × 23 × 58 / 68 / 78 cm); 1 916 / 1 968 / 2 043 g; TPU laminuotas ant 420D nailono; tvirtas sustiprintas abrazyvinis pagrindas; vidinė tinklinė kišenė; šoninė kišenė, šoniniai blakstienų virveliai, užsegamas skydelis, atspindintis vamzdelis; paminkštinti pečių dirželiai, krūtinkaulio diržas, paminkštintas klubų diržas, tempimo rankena; geltona/juoda.	IPX8— natūralios gumos sandarinimo juostelė + atlenkiamas atvartas + centrinė suspaudimo juosta	300–500
	SL-E103 vandeniui atspari kuprinė su sandariu užtrauktuku— 45L (30×22×73 cm); TPU vandeniui atspari danga; vidinis kompiuterio sluoksnis; mėginys 15 dienų.	Hermetiškas užtrauktukas – patikrintas IPX7, platus greitas priėjimas	500
	SL-E090 hermetiška sausa kuprinė— 60L (36×25×80 cm); TPU; juoda, geltona, raudona; susilanksto transportavimui; plūduriuoja.	Roll-top – didelis sulaikomo oro kiekis, plūdrumas pagal konstrukciją	300–500
	SL-E039 TPU sausa kuprinė- 25L; 420D nailonas, padengtas TPU; du reguliuojami pečių dirželiai ir juosmens mygtukas; mėginys 3–5 dienos.	Roll-top – patikrintas IPX7 ant suvirinto TPU korpuso	300–500
	Sausa baidarių kuprinė SL-E977- 28L; 500D PVC 0,5 mm; pusapvalis apvalkalas; telefono langas; daugiafunkcinis užraktas; šoninis pripūtimo/išleidimo vožtuvas; EVA galinė panelė.	Roll-top su vožtuvu – kontroliuojamas oro valdymas ant sandaraus korpuso	300–500

Sandarinimo sistema, tarpiklių specifikacija, talpa, korpuso medžiaga, diržų konfigūracija, techninė įranga ir prekės ženklas gali būti nurodomi pagal užsakymą arba pakuotė gali būti sukurta pagal eskizą. Atkreipkite dėmesį, kad SL-J033 vienoje sandarinimo platformoje veikia trys talpos, todėl IPX8 programa gali apimti 45–65 l be trijų atskirų uždarymo įrenginių.

IPX8 paketo kokybės kontrolė

Kokybė suskirstyta į tris lygius.IQCdengia gaunamą TPU laminuotą audinį, užtikrina dangos storį, sukibimą ir suvirinamumą, pliustarpiklių atsargos durometrui ir suspaudimo rinkiniui, o juosta, putplastis, sagtys ir apkaustai neatitinka pasirašyto standarto.IPQCapima pjovimo toleranciją, suvirinimo vientisumą ir siūlės plotį, tarpiklių sukibimą išilgai angos, sklendės ir juostos komplektą, apkrovos inkaro susiuvimą irsuspaudimo patikra per visą uždarymo plotį— kiekvieno bandymo pradžioje atliekant suvirintų siūlių atplėšimo bandymus.OQCapima ISO 2859 AQL mėginių ėmimą, panardinimo bandymus iki deklaruoto gylio ir trukmės bei aukso mėginių palyginimą su galimu SGS arba QIMA sertifikatu – ir IPX8 pretenzijos atveju pirkėjai turėtų tikėtis bandymo ataskaitos, kurioje būtų nurodytas gylis, o ne tik įvertinimas.

Sealock taip pat griežtai atlieka visą kliento gatavų prekių patikrinimo procedūrą:išpakavimas, vakuuminis ištraukimas, 24 valandų statinis poilsis ir oro nuotėkio nustatymas. Didelėje pakuotėje tai yra svarbiau nei bet kur kitur: lėtas nuotėkis, kurį trumpam panardinus gali užmaskuoti didelis sandarus tūris, vis tiek pastebimai iškraujuoja vakuumą visą dieną. Laboratorijoje papildomai atliekamas suvirinimo sukibimo ir atsiplėšimo stiprumas, tarpiklių suspaudimo rinkinys, uždarymo ciklo bandymas, siūlės stiprumas su 1500+ ciklo apkrovos bandymu ir diržų bei klubų diržo inkarų trūkčiojimas, dilimas, plyšimas, tempimas, druskos purškimas, UV, spalvų atsparumas ir spalvų skirtumas.

DUK: IPX8 kuprinės gamyba

Kl.: Kodėl ritininis paketas negali būti įvertintas IPX8?
A: Kadangi ritininio viršaus sandarinimo jėga atsiranda dėl to, kaip vartotojas jį sulanksto ir suspaudžia, o ne dėl suspaudimo. Jis puikiai apsaugo nuo lietaus, purslų ir trumpo panardinimo – todėl mūsų ritininiai paketai yra įvertinti pagal patvirtintą IPX7, tačiau deklaruotam IPX8 reikalingas tarpiklis, suspaustas kontroliuojama, kartojama suspaudimo jėga.

Kl .: Kiek reikia suspausti sandarinimo tarpiklį?
A: Į gana siaurą juostą: maždaug 40 % pradinio storio yra idealus, 50 % yra praktinis maksimalus, o mažesnis nei 10–15 % nėra patikimo sandarinimo. Suspaudus daugiau nei 50 %, kyla pavojus, kad guma neatšoks, o tai sukuria nuolatinį tarpą.

Kl .: Kaip žinote, kad tarpiklis vis tiek sandarus po dvejų metų?
A: Nurodydami suspaudimo rinkinį, patikrintą pagal ASTM D395, o ne darydami prielaidą. Mišinys su prastu suspaudimo rinkiniu užsandarina pirmą dieną ir palaipsniui sustoja. Atliekant patikrinimą, tikrinamas tarpiklių durometras ir suspaudimo rinkinys.

Kl.: Kokią IPX8 paketo dalį sunkiausia ištaisyti?
A: Tolygus tvirtinimas per plačią angą. Centrinis suspaudimo diržas sutelkia jėgą viduryje, o galuose suteikia mažiau, todėl uždoriui reikia sustangrinto atvarto, suspaudimo atramų ir tarpiklio profilio, atitinkančio tikrąją jėgos kreivę – tada patikrinimo metu suspaudimas patikrinamas per visą plotį.

K: Ar IPX8 paketas plūduriuoja?
A: Užsandarintas paketas sulaiko orą ir plūduriuoja, o tai yra naudinga, tačiau tas pats sulaikytas oras stumia į išorę ant uždarymo, kai panardinama, todėl apvalkalas ir sandariklis turi būti sukurti taip, kad slėgis iš abiejų krypčių.

K: Ko turėtume prašyti, kad pagrįstume IPX8 teiginį?
A: deklaruotas gylis ir trukmė bei gatavo produkto bandymo ataskaita. IPX8 be nurodyto gylio negalima patikrinti, ir tai yra labiausiai paplitęs vandeniui atsparios įrangos perteklius.
