Neperšlampamos kuprinės „Roll Top“ gamybos vadovas

„Sealock“ yra vandeniui atsparių kuprinių gamintojas ir OEM tiekėjas. Ant sauso maišo užsegimas yra paprasčiausias lauko įrangos užsegimas – apvali vamzdžio anga, nulenkta ir nukirpta. Ant kuprinės tai vienas reikliausių konstruojamų komponentų, nes anga yra plati ir formos, turi švariai užsidaryti nuo diržų ir rėmo, o jos kampuose prasideda beveik kiekvienas roll-top gedimas. Šiame vadove aprašoma, kaip iš tikrųjų gaminama apykaklė, su juo susiję techninės įrangos sprendimai ir specifikacijos, atskiriančios sandarinamąjį dangtelį nuo tik susilankstančio.

Kodėl „Roll-Top“ laimi ant kuprinės

Verta tiksliai nurodyti mechanizmą, nes jame paaiškinamos projektavimo taisyklės. Sulenkus audinį ant savęs susidaro alabirinto antspaudas: vanduo neturi tiesaus kelio, todėl anga yra atspari lietui be užtrauktuko. Tai svarbu, nes net ir vandeniui atsparūs užtrauktukai galiausiai patenka į vandenį, esant slėgiui, o tikrai sandarus užtrauktukas yra brangi techninė įranga, kurią reikia prižiūrėti. Ritinys turi sandarią angą susandarinimo kelyje iš viso nėra mechaninės dalies— pigiau, paprasčiau ir sunkiau sulaužyti.

Kompromisas yra tas, kurį turi sukurti kiekviena suvyniojama kelnaitė: sandariklis egzistuoja tik tuo atveju, jei vartotojas iš tikrųjų gali jį sulankstyti. Dėl to apykaklė yra pastato centre.

Antkaklis: pagamintas komponentas, o ne audinio ilgis

Ritinio sekcija yra specialiai sukurtas mazgas, turintis tris užduotis: suteikti lankstymui apibrėžtą liniją, laikykite kraštą plokščiu, kad sluoksniai tolygiai susispaustų, ir pritvirtinkite laikymo įrangą. Jo specifikacija susideda iki keturių skaičių.

• Apykaklės aukštis.Virš pagrindinio korpuso esanti medžiaga lemia, kiek sulenkimų vartotojas gali pasiekti esant pilnai apkrovai. Trys sulenkimai yra praktinis minimumas patikimam sandarinimui; keturi stovinčiam vandeniui. Jei apykaklė trumpa, pakrauta pakuotė gali susilenkti tik vieną ar dvi – ir klientas praneša apie nutekėjimą, kuris iš tikrųjų yra dizaino trūkumas.
• Standinimo juosta.Plastikinė arba kompozicinė juostelė išilgai viršutinio krašto, kuri išlaiko burną plokščią ir kvadratinę, todėl abu veidai švariai susikerta, o raukšlės susidėlioja tolygiai. Suvirintoje konstrukcijoje standiklis yra užfiksuotas tarp suvirinimo linijų, o ne susiuvamas į apvadą, todėl kliūtis išlieka vientisa.
• Sulenkimo vadovas.Sutvirtintas ratlankis ne tik papildo struktūrą – jis nukreipia vartotoją, kad jis susilenktų reikiamoje vietoje, todėl užsegimas atsiduria teisingoje padėtyje be nurodymų. Dėl lankstymo nuoseklumo antspaudą galima pakartoti tūkstančiams vartotojų.
• Pločio valdymas.Kuprinės burna yra daug platesnė nei sauso maišo vamzdis. Kuo platesnė anga, tuo sunkiau išlaikyti klostę tolygiai per visą jos ilgį, todėl apykaklės standumas ir aparatūros išdėstymas yra proporcingi sprendimai, o ne fiksuoti.

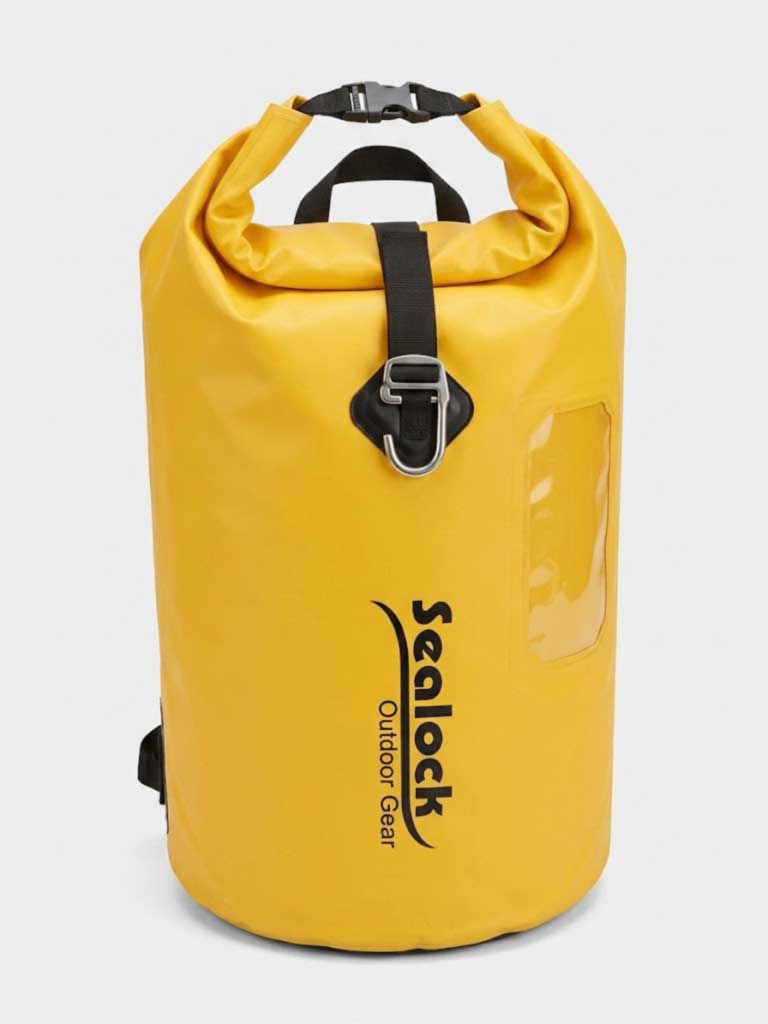

Išlaikymo aparatinė įranga: du pasirinkimai, kurie veikia, du, kurie ne

Kas veikia

• Šoninės sagtys- standartinis, saugus, pažįstamas ir pigus. Dvi sagtys per plačią burną traukia apykaklę žemyn iš abiejų galų; viena centrinė sagtis yra greitesnė, bet leidžia pakelti galus.
• G kabliukas— metalinis kablys, kuris sujungiamas su juostos kilpa. Jis greitai užsisega, prideda užsegimo standumo ir pasižymi stipria suvokiama vertė. Verta žinoti komercinę aritmetiką: G kabliukas kainuoja maždaugdviem doleriais daugiau nei standartinė šoninio atsegimo sagtis ir paprastai palaiko mažmeninės kainos padidėjimą daug kartų. Aukščiausios kokybės priemiestinių kelionių pakete tai yra vienas pigiausių galimų padėties nustatymo atnaujinimų.

Kas ne

• Magnetai kaip sulaikymas.Magnetai puikiai tinka apykaklei išlyginti ir nenaudingi jį laikyti. Kai vartotojas užpildo pakuotę, vidinis slėgis atidaro magnetinį uždarymą. Magnetai gali padėti išlygiuoti, tačiau ritinys turi būti fiziškai suvaržytas kabliu arba sagtimi.
• Kabliukas ir kilpa per apykaklės veidą.Atrodo, kad tai yra akivaizdus būdas pridėti antrinį sandariklį ir sukuria specifinį kliento nusiskundimą: jei išlygiavimas net šiek tiek nukrypsta, kablio pusė sėdi atvira ir nutrina viską, ką paliečia - merino megztinį, šaliką, švarką.Sutvirtintas apykaklės apvadas yra geresnis atsakymas nei lipdukas.Ten, kur tikrai reikia atsarginio sandariklio, siaura juostelė sulankstymo viduje, išdėstyta taip, kad ji niekada nebūtų atvira, yra saugesnis vykdymas.

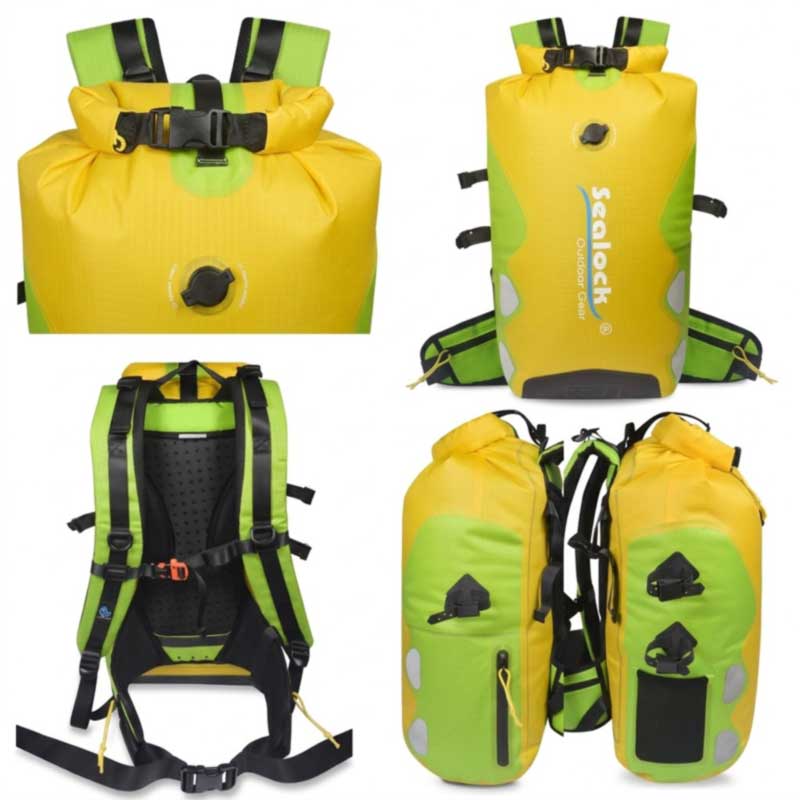

Kampai: kur iš tikrųjų nuteka ritininiai dangteliai

Tai yra ritininės gamybos dalis, apie kurią dauguma vadovų niekada nemini. Kai plati apykaklė nusilenkia žemyn, vidurys tvarkingai susispaudžia irišoriniai galai neturi— klostė turi pasisukti kampu, kur susilieja su šonine siūle, o ten – medžiagų ryšuliai. Aukščiausios kokybės suvyniojamų pakuočių apžvalgininkai pažymi būtent tai: uždoriai, kuriems teikiama pirmenybė greitai prieigai, gali palikti kraštutinius angos galus ne taip tvirtai uždaryti nei centras.

Gamintojas atsako:

• Aparatūra abiejuose galuose, ne tik viduriukas, tad klostė traukiama žemyn ten, kur nori pakelti.
• Kampinė geometrija skirta lankstymui— švelnus spindulys, kai apykaklė susilieja su šonine siūle, o ne aštriu kampu, dėl kurio medžiaga susilieja.
• Suvirinkite armatūrą apykaklės ir korpuso jungtyje, nes kiekvieną kartą atidarius pakuotę tas kampas pasikartoja.
• Apykaklės plotis siaurėjantiskai kurių dizainų, todėl galuose yra mažiau medžiagos, kurią reikia sulankstyti.

Medžiaga: Ritimo zona yra lankstumo ir nuovargio problema

Kaskart uždarant pakuotę užlenkiamas antkaklis sulankstomas nuo trijų iki penkių kartų – tūkstančiai ciklų per metus, visi sutelkti į tuos pačius kelis centimetrus. Dėl to ritininė zona yra labiausiai nuovargio sukelianti medžiaga visame gaminyje.

Sąžiningas nurodymas:PVC sustingsta dėl pakartotinio lankstymo ir UV poveikio ir gali įtrūkti išilgai lenkimo linijų per porą metų kasdieninio valcavimo.TPU dengtas nailonas elgiasi kaip elastingas, o ne standus plastikas ir atlaiko daug daugiau lankstymo ciklų be įtrūkimų, be to, jis išlieka lankstus šaltu oru, kai PVC iš viso tampa sunku sulankstyti. Taigi:

• Kasdieninio naudojimo, važiuojant į darbą ir atgal bei šalto klimato paketai— TPU dengtas nailonas sukimosi zonoje ir idealiu atveju visoje.
• Pirmos dilimo pakuotės— vandentiekis, nuomojami laivynai, kroviniai — 500D PVC išlieka tinkamas apvalkalas, turint omenyje, kad riedėjimo zona yra nusidėvėjimo taškas ir gali būti sustiprintas.
• Hibridinis– TPU apykaklė ant PVC korpuso yra teisėtas būdas sulenkti ten, kur reikia, ir atsparumą dilimui ten, kur tai svarbu.

Antkaklio integravimas su likusia pakuotės dalimi

Ant kuprinės ritininis viršus neegzistuoja atskirai, todėl reikia sukurti tris sąveikas, o ne atrasti:

• Rėmas riboja ritinį.Per aukštai išsikišęs rėmo lakštas ar atrama neleidžia švariai nusilenkti apykaklei. Rėmo aukštis ir apykaklės aukštis yra vienas sprendimas, o ne du.
• Diržai trukdo.Prie viršutinio krašto esantys pečių diržo inkarai gali trukdyti sulenkti; inkaro vieta turi būti nustatyta atsižvelgiant į uždarą padėtį.
• Užsandarinant pasikeičia talpa.Sulenkiant sunaudojama maždaug 15–20 cm vertikalaus audinio, apie 4–6 l naudingo tūrio, palyginti su išvyniota figūra. Nurodykite talpą, įvertindami tuos nuostolius, ir liepkite klientams užpildyti maždaug tris ketvirtadalius – prikimštos pakuotės negalima sulankstyti, o tai yra tikroji daugumos pranešimų apie nuotėkį.

Suvyniojamos apykaklės gamybos seka

1. Skydo pjovimas— apykaklės aukštis, supjaustytas pagal specifikaciją, su lankstymo formos kampiniais spinduliais.
2. Prie plokščių plokščių prisiūta aparatinė juosta— sagtis arba G formos kablio inkarai, pritvirtinti esant dideliam įtempimui, kai medžiaga yra plokščia, prieš suvirinant.
3. Standiklio įdėjimas ir užfiksavimas— viršutinis kraštas, suformuotas aplink standiklį ir uždarytas suvirinimo linijomis, laikančiomis jį vietoje.
4. Apykaklės suvirinimas— sandūra suvirinta ir sustiprinta, ypatingą dėmesį skiriant kampams.
5. Uždarymo išlyginimo patikrinimas— patvirtino, kad abu veidai susitinka tiesiai; kelių milimetrų nesutapimas reiškia, kad raukšlės niekada nesusispaudžia tolygiai.
6. Funkcijų testas— apykaklė sulankstyta pagal specifikaciją esant darbinei apkrovai, tada patikrinta, ar nėra sandarumo.

Produkto pagrindas

Šie suvirinti paketai yra vienodi pradžios taškai „roll-top“ programai – nė vienas nėra įvertintas aukščiau; kiekvienas rodo skirtingą apykaklės ir uždarymo konfigūraciją:

Vaizdas	Modelis ir specifikacijos	Uždarymo konfigūracija	MOQ
	SL-E801 Roll-Top dviračių kuprinė— 30L (29×19×70 cm); 500D PVC tentas; dervos tinklelio nešiojimo sistema; vidinė telefono kišenė; septynios spalvos.	Aukštas ruloninis profilis – gili apykaklė, kurioje galima keturias sulankstyti apkrovos metu	300–500
	SL-E039 TPU sausa kuprinė- 25L; 420D nailonas, padengtas TPU; du reguliuojami pečių dirželiai ir juosmens mygtukas; mėginys 3–5 dienos; patvirtintas IPX7.	TPU rulono zona – medžiagos pasirinkimas kasdieniam naudojimui dideliu lankstymo ciklu	300–500
	SL-E208 vandeniui atspari stovyklavimo kuprinė— 30 ​​l, taip pat 45 l talpos (L29×W19×A55 cm); 300D TPU; šilkografija arba reljefinis logotipas.	Lengva TPU apykaklė – dvi talpos vienoje uždarymo konstrukcijoje	300
	SL-E102 sausa kuprinė— 15L / 20L / 30L su paskelbtais matmenimis pagal dydį; 500D PVC tinklelis; nestandartinės spalvos ir dydžiai.	Siaura vamzdelio tipo burna – lengviausia tolygiai sulankstoma geometrija	300
	SL-E090 hermetiška sausa kuprinė— 60L (36×25×80 cm); TPU; juoda, geltona, raudona; susilanksto transportavimui; plūduriuoja.	Didelio tūrio ritininis viršus – plati burna, kuriai reikalinga techninė įranga nuo galo iki galo	300–500
	SL-E011 vandeniui atspari žygio kuprinė— 20–40L; TPUarbaPVC; penkios spalvos; vidinė telefono kišenė; fiziologinė kreivė atgal.	Vienas raštas iš bet kurios medžiagos – TPU ilgaamžiškumui, PVC – dilimui	300–500
	SL-J033 vandeniui atsparus ekspedicijos paketas- 45/55/65L; TPU ant 420D nailono;IPX8; paminkštinti diržai, krūtinkaulio dirželis, paminkštintas klubų diržas.	Alternatyva ritininiam viršui – guminė sandarinimo juostelė, atlenkiamas atvartas ir centrinė suspaudimo juosta	300–500

Apykaklės aukštis, standumo specifikacijos, tvirtinimo detalės, kampų geometrija, medžiaga riedėjimo zonoje, talpa ir prekės ženklas yra nurodyti pagal užsakymą arba pakuotė gali būti sukurta pagal eskizą.

Kokybės kontrolė uždarant

Kokybė yra suskirstyta į tris lygius -IQC(gaunamo apvalkalo audinys patikrintas dėl dangos storio, sukibimo ir suvirinamumo, taip pat standiklio, juostos, sagčių ir G formos kabliukų pagal pasirašytą standartą, su spalvų skirtumu ir atsparumu),IPQC(apykaklės aukštis ir pjovimo tolerancija, standumo užfiksavimas, uždarymo išlygiavimas, aparatūros inkaro susiuvimas ir suvirinimo vientisumas apykaklės ir korpuso sandūroje bei kampuose, su pavyzdinių suvirinimo siūlių atplėšimo bandymais kiekvieną kartą pradedant) irOQC(ISO 2859 AQL mėginių ėmimas, tikras vandens panardinimo partijos bandymas, kai antkaklis užlenktas pagal specifikaciją, ir aukso mėginio palyginimas, naudojant SGS arba QIMA).

Sealock taip pat griežtai atlieka visą kliento gatavų prekių patikrinimo procedūrą:išpakavimas, vakuuminis ištraukimas, 24 valandų statinis poilsis ir oro nuotėkio nustatymas. Laboratorija priduria, kad gaminiams su ritiniaisapykaklės lankstymo ciklo bandymasir trūkčiojimų apkrova ant uždarymo aparatūros inkarų, taip pat suvirinimo sukibimo ir atsiplėšimo stiprumas, siūlės stiprumas, 1500+ ciklo diržų apkrovos bandymas, dilimas, plyšimas, tempimas, druskos purškimas, UV, spalvos atsparumas ir spalvų skirtumas.

DUK: Roll-Top kuprinių gamyba

K: Kiek apykaklės aukščio turėtume nurodyti?
A: Pakanka trijų sulenkimų esant darbinei apkrovai ir keturių, jei pakuotė nukreipta į stovintį vandenį. Apykaklės aukštis lemia, ar vartotojas gali užsandarinti pakrautą pakuotę – dėl trumpo antkaklio susidaro „nutekėjimai“, kurie iš tikrųjų yra dizaino trūkumas.

Klausimas: Ar galime naudoti magnetus uždarymui?
A: Lygiavimui, taip; dėl išlaikymo, Nr. Magnetai neturi prasmingo laikančiojo laikymo, o vidinis slėgis iš visos pakuotės juos atidaro. Norėdami fiziškai sulaikyti ritinį, naudokite sagtį arba G formos kabliuką, o magnetai tik padeda išlygiuoti.

Kl.: Ar turėtume pridėti kabliuką ant apykaklės antriniam sandarikliui?
A: Rekomenduojame nenaudoti viso Velcro veido. Jei išlygiavimas šiek tiek nukrypsta, atvira kablio pusė nutrina drabužius – toks skundas greitai atsiranda ant priemiestinių kelionių paketų. Sutvirtintas apykaklės apvadas yra geresnis sprendimas, kai bet kokia atraminė juostelė yra klostės viduje, kur ji negali atsisėsti.

Kl.: sagtys ar G kabliukas?
A: Sagtys yra patikimas standartas; du, abiejuose plačios burnos galuose, tinkamai uždarykite kampus. G-kablis suteikia tvirtumo ir stiprios vertės padidėjimo už ribines aparatinės įrangos sąnaudas, todėl jis yra efektyvus aukščiausios kokybės ir priemiesčio padėties patobulinimas.

Kl .: kokia medžiaga skirta ritininei zonai?
A: TPU padengtas nailonas, skirtas viskam, kas sulankstoma kasdien arba naudojama šaltyje – jis toleruoja daug daugiau lankstymo ciklų ir išlieka lankstus. PVC yra tinkamas apvalkalas, kuriame dominuoja dilimas, tačiau jis sustingsta dėl kartotinio lankstymo ir UV spindulių ir laikui bėgant gali įtrūkti išilgai lenkimo linijų, todėl sutvirtinkite arba nurodykite TPU apykaklę, jei prioritetas yra sulankstymo trukmė.

Kl .: Kodėl angos galai nuteka prieš vidurį?
A: Kadangi plati apykaklė tolygiai susispaudžia centre, o kampuose, kur klostė susilieja su šonine siūle, susilieja kekės. Pataisymai yra techninė įranga abiejuose galuose, lankstomas kampo spindulys ir suvirinimo armatūra toje sankryžoje.
