Šešios lempos ir vienas atsakymas: standartinė šviesos šaltinio spalvų vertinimo spinta

Iš visų ginčų, kylančių tarp gamyklos ir prekės ženklo, spalva gamina daugiausiai, ir ji sukelia juos dėl priežasties, kuri neturi nieko bendra su niekieno neatsargumu. Du žmonės gali sąžiningai pažvelgti į tas pačias dvi juodas plokštes skirtingoje šviesoje ir padaryti priešingas išvadas. Vienas iš jų stovi po šiltais biuro šviestuvais. Kitas apsiniaukusį rytą laiko mėginį prie lango. Abu yra tikri. Abu aprašo kažką tikro. Plokštės tikrai dera prie vieno apšvietimo ir tikrai netinka prie kito, ir tas reiškinys – metamerizmas – nėra nuomonė, nuotaika ar monitoriaus problema. Tai yra išmatuojama dviejų medžiagų savybė.

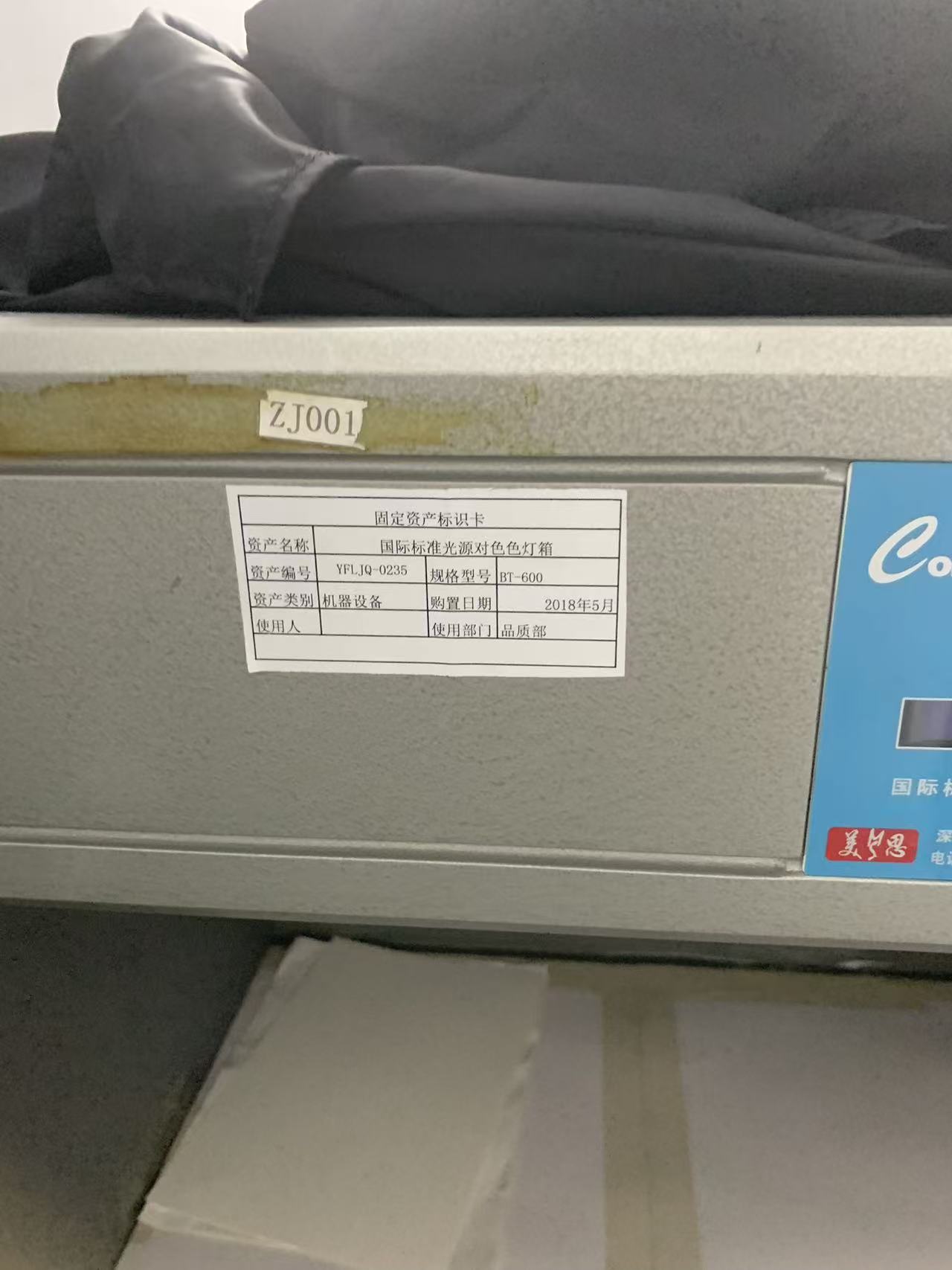

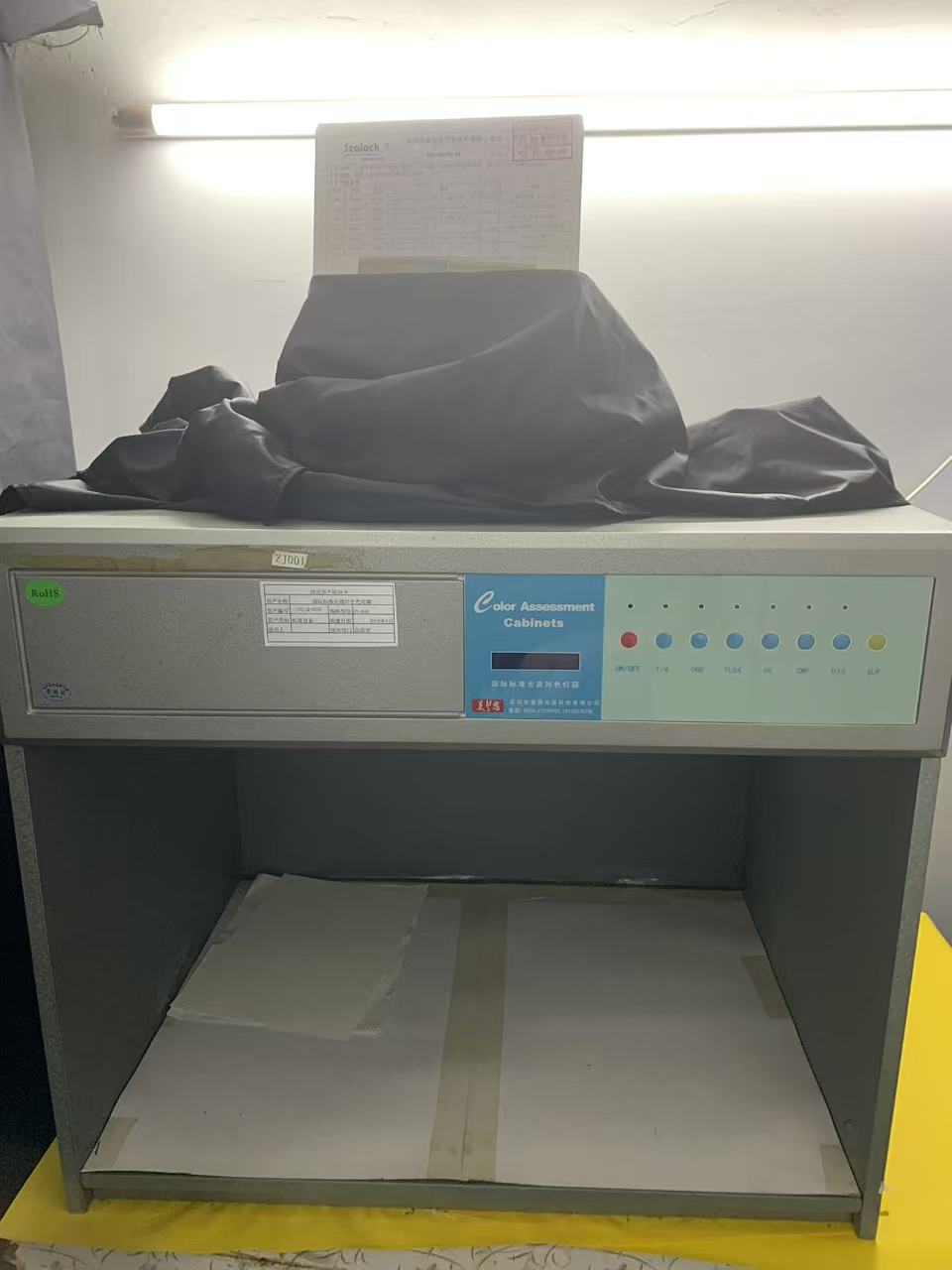

Prietaisas, kuris išsprendžia šį ginčą prieš jam prasidedant, yra mažiausiai dramatiška mašina mūsų laboratorijoje: pilka plieno dėžė su neutraliu vidumi ir šešiomis lempomis stoge. Turtas YFLJQ-0235, modelis BT-600, mašinos numeris ZJ001, naudojamas mūsų kokybės skyriuje nuo 2018 m. gegužės mėn., eksploatuojamas pagal kontroliuojamą procedūrą YFL-WI-PZ-01, A/0 redakcija, 2023 m. gruodžio 28 d. Jame nėra judančių dalių, skaitiklio ir bandymo ciklo. Tai tiesiog garantuoja, kad kai du žmonės nesutaria dėl spalvos, jie bent jau nesutaria toje pačioje šviesoje.

Kodėl spalvai apskritai reikia mašinos

Spalva nėra objekto savybė. Tai yra trijų dalykų, padaugintų kartu: ant objekto krintančios šviesos spektrinio galios pasiskirstymo, paties objekto spektrinio atspindžio ir stebėtojo akies atsako, rezultatas. Pakeiskite bet kurį ir suvokiama spalva pasikeis. Dvi medžiagos, kurių atspindžio kreivės yra vienodos formos, seks viena kitą po kiekvienu šviesos šaltiniu. Dvi medžiagos, kurių kreivės kertasi – atitinkančios bendrą atspindėtą energiją pagal vieną apšvietimą, bet besiskiriančios pagal spektrines detales – sutaps pagal tą apšvietimą ir matomai išsiskirs po kitu.

Tai nėra retas dėklas vandeniui atsparių įrankių gamyboje. Tai artima numatytajai sąlygai, nes vienas suvirintas maišelis yra medžiagų, kurios buvo nuspalvintos visiškai skirtingais procesais visiškai skirtingose ​​gamyklose, rinkinys. Korpuso plokštė yra TPU arba PVC plėvelė arba danga su pigmentu, išsklaidytu polimere. Juosta yra tirpalu arba gabalais dažyto poliesterio. Užtrauktuko juosta yra dažyta tekstile, o užtrauktuko dantys yra lieti derva arba padengtas metalas. Sagtys yra liejamos įpurškiant pagrindinį mišinį. Pamušalas yra kitokio pynimo su skirtinga dažų klase. Šeši tiekėjai, šešios dažymo chemijos, viena „juoda“, kurią pirkėjas tikisi, kad tai bus viena juoda.

Pigmentinė plėvelė ir dažyta tekstilė beveik niekada neturi atspindžio kreivės. Jie gali būti vizualiai suderinti dienos šviesoje, o juostelė vis dar rodoma žalia arba ruda prie korpuso skydelio, esant parduotuvės fluorescenciniam apšvietimui. Jei niekas netikrino, pirmasis asmuo, kuris tai atranda, yra pirkėjo prekiautojas, stovintis salone ir laikantis produkcijos pavyzdį prieš patvirtintą pavyzdį, likus trims savaitėms iki pristatymo.

Šeši šviesos šaltiniai ir kam kiekvienas iš jų skirtas

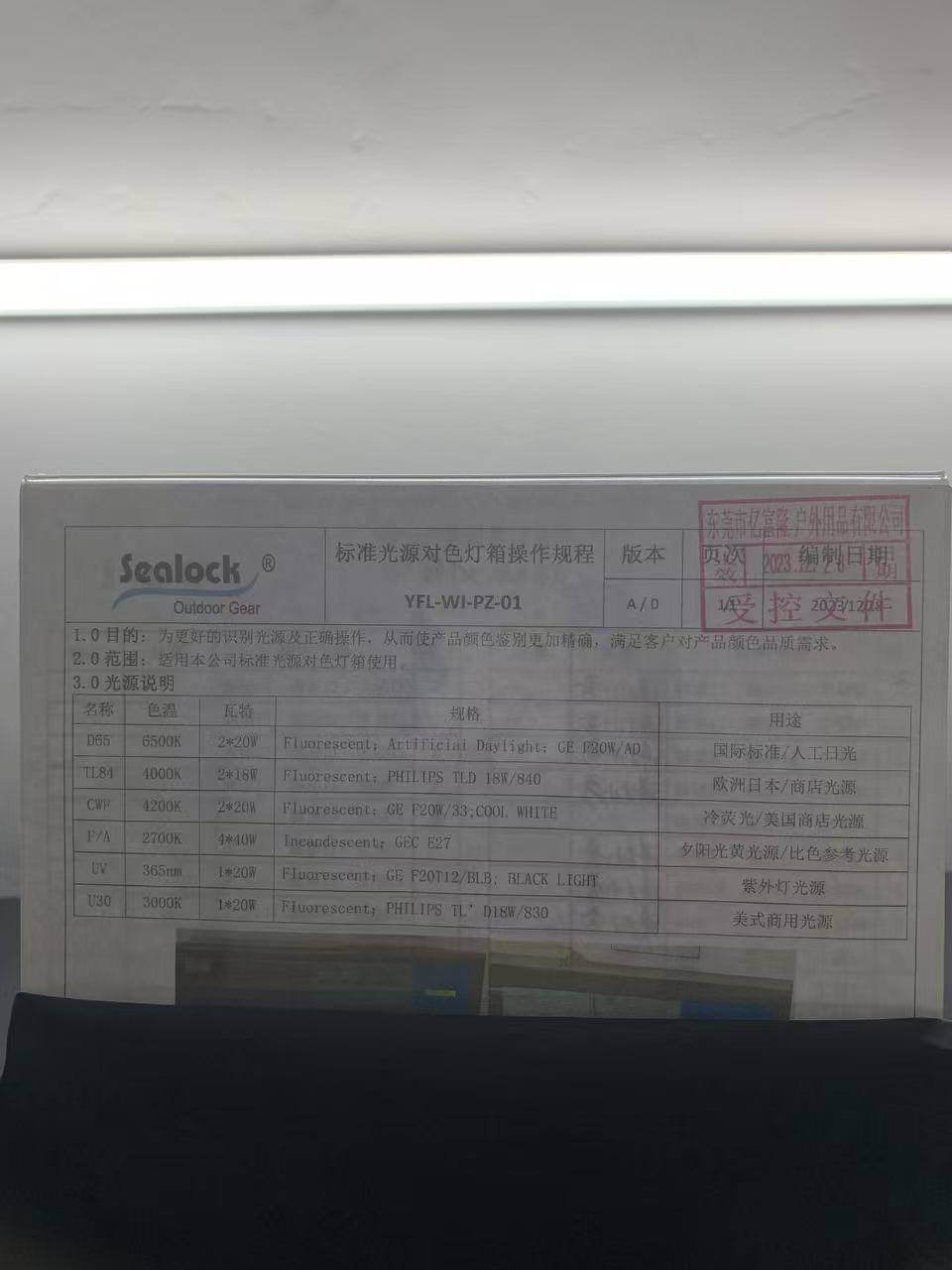

Mūsų SOP išvardija lempos komplektą ir, svarbiausia, ką kiekviena lempa reprezentuoja. Ši lentelė yra procedūros, kurią operatoriai faktiškai naudoja kasdien, dalis.

D65 — 6500K, dirbtinė dienos šviesa.Tarptautinis etaloninis šviestuvas, skirtas vidutinei šiaurės dangaus dienos šviesai. Kiekvienas spalvų patvirtinimas mūsų sistemoje prasideda čia ir, jei klientas nenurodo kitaip, tai yra šviesa, kuriai esant spalva priimama arba atmetama. Tai artimiausias dalykas, kurį pramonė turi neutraliam arbitrui.

TL84 - 4000K, trifosforinis fluorescencinis.Europos ir Japonijos mažmeninės prekybos parduotuvių apšvietimas. Jei prekės ženklas parduoda per Europos ar Japonijos fizinę mažmeninę prekybą, TL84 nėra neprivalomas: tai yra šviesa, pagal kurią produktas bus vertinamas pirkimo vietoje, kur iš tikrųjų atsiranda skundai dėl spalvos.

CWF – 4200K, šaltai balta fluorescencinė.Amerikietiškas mažmeninės prekybos atitikmuo. Poravimas, atitinkantis D65, o nesėkmingas pagal CWF, yra toks poravimas, kuris JAV didelės parduotuvės lentynoje atrodys netinkamai, kad ir kaip gerai atrodytų pavyzdinėje patalpoje.

F/A – 2700K, kaitrinė.Šilta volframo lemputė, skirta namų ir svetingumo apšvietimui bei vėlyvos popietės saulei. Tai yra griežčiausias išbandymas bet kam iš raudonos iki rudos spalvos šeimoje ir beveik neutraliems, kurie po juo smarkiai pasislenka.

U30 – 3000 tūkst.Šiltas amerikietiškas komercinis apšvietimas, paplitęs specializuotoje mažmeninėje prekyboje ir vis dažniau lauko ir gyvenimo būdo parduotuvėse, kurioms labiau patinka šiltesnė atmosfera nei prekybos centre.

UV – 365 nm, juoda šviesa.Visai ne spalvinis apšvietimas. Ši lempa skirta optinėms šviesinimo priemonėms atskleisti ir yra viena iš naudingiausių diagnostikos priemonių spintoje. Baltos ir blyškios spalvos dažnai pašviesinamos fluorescencinėmis balinimo medžiagomis, kurios paverčia UV šviesą į matomą mėlyną, todėl audinys atrodo baltesnis nei baltas. Optiniai balikliai suyra veikiant saulei ir plaunant. Balta plokštė, kuri puikiai šviečia UV spinduliuose, yra balta plokštė, kuri eksploatacijos metu pastebimai pagels, o šalia esanti nepašviesta plokštė išliks. UV lempa taip pat atskleidžia atvejį, kai du balti atspalviai puikiai dera patalpose, nes juose yra skirtingų šviesiklių, kurie balansuoja veikiant vienai šviesai ir skiriasi lauke, esant tikriems UV spinduliams.

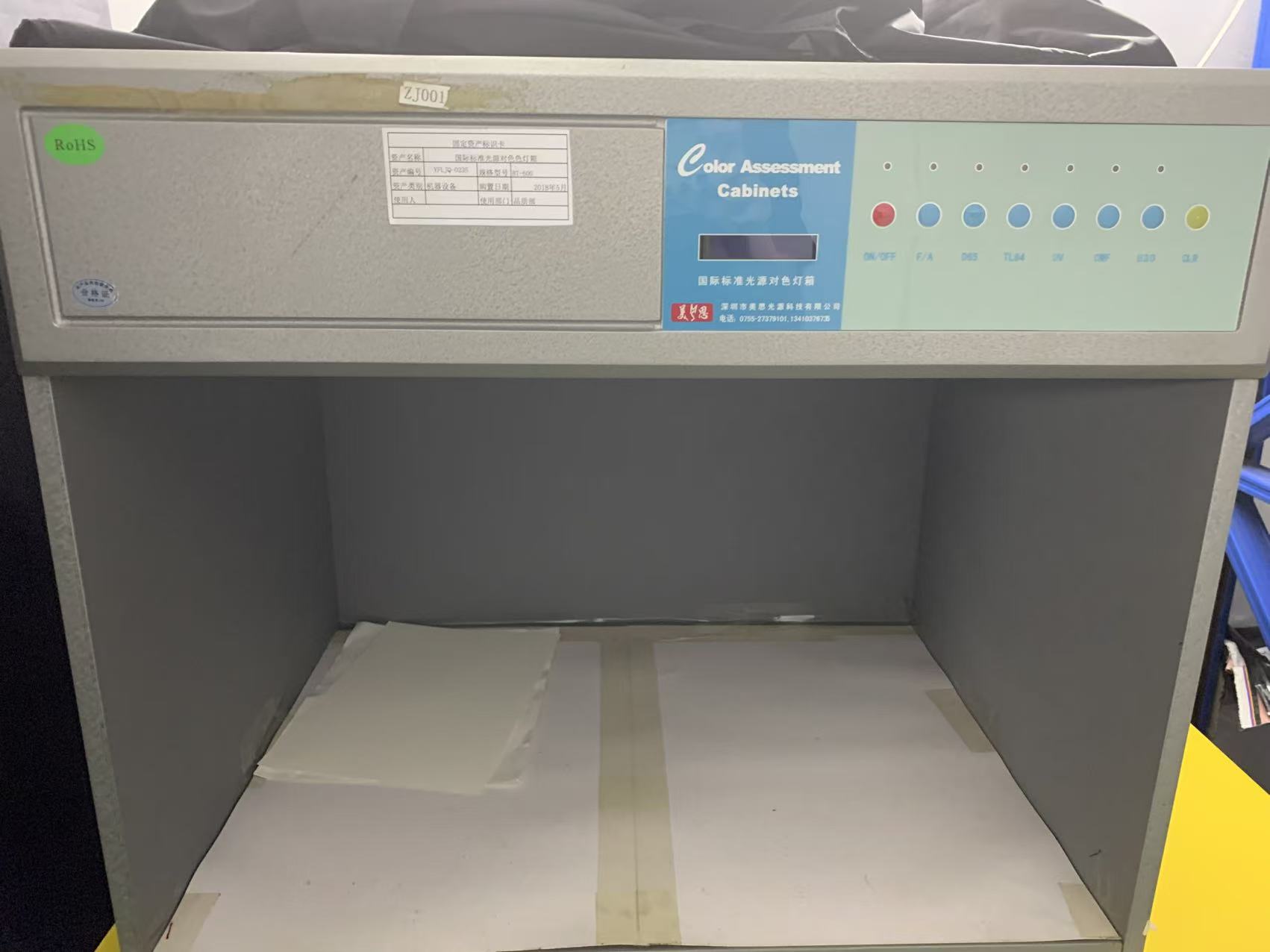

Skydas juos perjungia atskirai, o praėjusio laiko ekranas seka lempos darbo valandas. Šis ekranas yra svarbesnis nei atrodo. Liuminescencinių lempų spektrinė galia nukrypsta dar ilgai, kol sugenda, o pasenęs D65 vamzdis tyliai nustoja būti D65. Pramonėje lempos keičiamos sukaupus valandas, o ne gedus (dažniausiai maždaug dviejų tūkstančių valandų ženklą), todėl valandų skaitiklis yra prietaiso dalis, o ne priedas.

Kaip mes jį naudojame

Mūsų SOP viršuje nurodytas tikslas yra aiškus: teisingai identifikuoti šviesos šaltinius ir tinkamai valdyti spintelę, kad gaminio spalvos įvertinimas būtų tikslesnis ir atitiktų kliento spalvų kokybės reikalavimus. Šio sakinio darbo metodas yra paprastas ir negailestingas nuorodoms.

Patvirtintas standartas – pasirašytas laboratorinis įmerkimas, patvirtintas pavyzdys, auksinis pavyzdys arba kliento tiekiamas fizinės spalvos lustas – dedamas kartu su gamybos pavyzdžiu spintelės viduje, ant neutralių pilkų grindų, matymo lauke neturint jokio kito spalvoto objekto. Abi yra orientuotos vienodai, nes austos ir dengtos medžiagos skirtingai atspindi išilgai ir skersai grūdelių, o devyniasdešimt laipsnių pasuktas pavyzdys gali būti perskaitytas kaip skirtingas atspalvis. Žiūrėjimas yra maždaug 45 laipsnių kampu į apšviestą paviršių, o tai yra geometrija, kuriai būdingas kiekvienas vizualinio vertinimo standartas, nes jis atskiria paviršiaus blizgesį nuo kūno spalvos.

D65 yra pirmas ir pateikia pirminį verdiktą. Tada operatorius paeiliui perjungia TL84, CWF, U30 ir F/A, nežiūrėdamas, ar pora vis dar puikiai sutampa pagal kiekvieną, bet arkryptimibet kokius skirtumus. Pora, kuri nuolat šviečia šiek tiek šviesiai pagal kiekvieną apšvietimą, turi atspalvio problemą, kurią galima išspręsti koreguojant dažų ar pigmento apkrovą. Pora, kuri atitinka D65 ir yra žalia po TL84, o raudona pagal F/A, turi metamerizmo problemą, kurios negalima išspręsti koreguojant pakrovimą – jai reikia kitokios dažų sistemos, ir ją daug geriau aptikti laboratoriniame tirpale nei gatavų prekių konteineryje.

UV lempa veikia ant visų baltų, blyškių spalvų ir bet kokių medžiagų, kuriose įtariamas fluorescencinių šviesiklių kiekis. Rezultatai registruojami pagal kliento vertinimo skalę, o kai reikalinga skaitinė vertė, vizualinis įvertinimas kryžminamas su instrumentiniu spalvų skirtumo matavimu. Jie abu papildo vienas kitą: instrumentas suteikia pakartojamą skaičių, kuris išlieka siunčiamas el. paštu, o spintelė pateikia sprendimą, kurį žmogus iš tikrųjų priims laikydamas gaminį.

Suvirinto maišelio problemos niekas jūsų neįspėja

Yra viena spalvų problema, būdinga aukšto dažnio suvirintoms konstrukcijoms, ir ji reguliariai užfiksuoja naujas programas.

Suvirinimas yra terminis procesas. Polimeras suvirinimo linijoje yra nukreipiamas iki lydymosi temperatūros ir po to atšaldomas esant slėgiui, o kai kurios pigmentų sistemos pasikeičia, kai tai atsitinka. Tamsiai pilkas TPU gali surinkti silpną rudą atspalvį išilgai suvirinimo siūlės. Prisotinta raudona spalva suvirintoje juostoje gali šiek tiek patamsėti. Ant maišelio su ilgomis, iškiliomis siūlėmis ši juostelė nėra defektas, kurį pirkėjas atleis kaip proceso ypatybę – ji skaitoma kaip dviejų atspalvių medžiaga ant vieno gaminio.

Spintelė yra ta vieta, kur tai užfiksuojama, ir ji užfiksuojama lyginant suvirintą kuponą su nesuvirinta medžiaga iš to paties ritinio pagal visus šešis šaltinius, o ne tik dienos šviesoje. Kai atsiranda poslinkis, tai yra suvirinimo parametrų klausimas ir grįžtama prie inžinerijos sulupimo testo duomenystam pačiam parametrui, nustatytam šalia jo, nes sumažinus išlikimo laiką, kad apsaugotų spalvą, sumažės ir sukibimo stiprumas, jei tai daroma neatsargiai. Langas, kuris tenkina abu, yra siauresnis nei langas, kuris tenkina bet kurį vieną, ir jo radimas yra didelė dalis to, ką iš tikrųjų sudaro naujos medžiagos kūrimas.

Ta pati spintelė taip pat įvertina dažymo rezultatus ištrinties spalvos atsparumo testeris, kadangi rūšiavimas pilkos spalvos skalėje yra vizualinis palyginimas ir yra beprasmis esant nekontroliuojamam apšvietimui, be to, jis naudojamas spalvai patikrinti potemperatūros ir drėgmės kamerapasendino medžiagų rinkinį. Šilumos ir drėgmės senėjimas turi įtakos ne tik mechaninėms savybėms. Jis keičia spalvą, o juoda spalva, kuri po septyniasdešimt dviejų valandų aukštoje temperatūroje tapo šiek tiek bronzine, yra informacija, kurios prekės ženklas nori prieš įsipareigodamas.

Ką pirkėjas turėtų nurodyti

Dauguma ginčų dėl spalvų, kuriuos matome iš kitų tiekėjų, siejami su pirkimo specifikacijomis, kuriose parašyta „spalva atitinka patvirtintą pavyzdį“ ir nieko daugiau. Šiame sakinyje nėra jokio apšvietimo, tolerancijos, vertinimo skalės ir nenurodyta, kurie komponentai turi atitikti. Tai argumentas laukiant pristatymo datos.

Specifikacija, kuri užkerta kelią argumentui, įvardija keturis dalykus. Pirma, patvirtinimo apšvietimas - paprastai D65, o jei produktas bus parduodamas Europos ar Japonijos mažmeninėje prekyboje, D65 plius TL84 arba plius CWF JAV rinkai. Antra, priimtinas skirtumas, kaip pilkos spalvos skalė, arba kaip skaitinė spalvų skirtumo tolerancija. Trečia, kurios sudedamosios dalys yra prigludusios prie kėbulo spalvos ir kurios gali būti sąmoningai kitokio tono, nes ant techninio maišelio diržas ir korpusas dažnai nėra skirti derėti, o prilaikant juos prie tokio atitikmens, kuris niekada nebuvo skirtas, švaistomas visų laikas. Ketvirta, ar optinio baliklio kiekis yra ribojamas, o tai svarbu bet kuriam baltos spalvos ar pastelinės spalvos gaminiui, kurio numatomas ilgas tarnavimo laikas lauke.

Su šiais keturiais specifikacijos elementais spalvos patvirtinimas tampa patikrinimu. Be jų tai tampa derybomis elektroniniu paštu tarp dviejų žmonių, stovinčių po skirtingomis lempomis.

Dažnai užduodami klausimai

Ar spektrofotometras negali pakeisti šviesdėžės?

Ne, ir ne dėl to, ko žmonės tikisi. Prietaisas pateikia pakartojamą skaičių esant bet kokiam apšvietimui, kurio paprašote apskaičiuoti, ir jis geriau nei žmogaus akis aptinka mažus nuoseklius poslinkius. Tačiau skaitinis praėjimas vis tiek gali reikšti vizualiai akivaizdų neatitikimą, kai skiriasi abiejų medžiagų blizgesys, tekstūra ar paviršiaus struktūra, o tai įprastai būna lyginant blizgančią suvirintą plėvelę su matine austa. Reikalingi abu įrankiai. Prietaisas praneša; kabinetas nusprendžia.

Kodėl negalime tiesiog patvirtinti spalvos lauke dienos šviesoje?

Nes dienos šviesa nėra vienas dalykas. Jo spektras kinta atsižvelgiant į paros laiką, sezoną, platumą, debesuotumą ir tai, kas į jį atsispindi nuo netoliese esančių paviršių. Spalva patvirtinta 10 val. po plonu debesiu ir atmesta 16 val. po giedru dangumi niekada nebuvo patvirtintas pagal fiksuotą nuorodą. D65 egzistuoja būtent tam, kad nuoroda nejudėtų.

Kaip elgtis su klientu, kurio patvirtintas pavyzdys išbluko?

Fiziniai standartai sensta, ypač tekstilės pavyzdžiai, kurie buvo tvarkomi ir eksponuojami. Jei patvirtintas standartas yra senas, mes jį pažymime, o ne tyliai prideriname prie jo – naujos gamybos serijos suderinimas su išblukusiomis nuorodomis išblukina prekes. Įprasta skiriamoji geba yra pakartotinai išleistas standartas arba skaitmeninis tikslas, suderintas prieš pradinę specifikaciją.

Ar spintelę reikia kalibruoti?

Pačioje spintelėje nėra matavimo elemento, kurį būtų galima sukalibruoti, tačiau lempos būklė yra lygiavertis valdymas. Lempos darbo valandos stebimos įtaisytame skaitiklyje, o vamzdeliai keičiami pagal sukauptas valandas, o ne sugedus, nes spektrinis poslinkis gerokai prieš perdegimą. Lempos keitimo įrašai yra įrangos bylos dalis ir prieinami atvykusiems auditoriams kartu su matavimo priemonių kalibravimo sertifikatais laboratorijoje.

Ar spalva tikrinama vieną kartą, ar visos gamybos metu?

Visoje. Laboratorinis kritimas ir pirmojo straipsnio patvirtinimas nustato tikslą; įeinančios medžiagos patikrinimas patikrina kiekvieną ritinį ir kiekvieną juostos partiją pagal jį; procese tikrina, ar viename užsakyme nėra tarp medžiagų partijų. Spalvų poslinkis tarp dviejų nominaliai identiškos plėvelės ritinių yra pakankamai įprastas, todėl patvirtinimo traktavimas kaip vienkartinis įvykis reiškia, kad siuntoje vienoje dėžutėje yra du to paties maišo atspalviai.

Kur tai yra serijoje

Ši spinta uždaro kilpą, kuri eina per daugumą laboratorijos. Jis įvertina dažymą, kurį sukeliadilimo testeris, nuskaito spalvų atsparumo darbo rezultatus, tikrina medžiagų rinkinius prieš aplinkos senėjimą ir po jo bei patikrina, ar suvirinimo parametraisvyravimas ir užtrauktuko patvarumo testaspatvirtinti stiprumą nebuvo nupirkti išvaizdos kaina. Stiprumas ir išvaizda nėra nepriklausomi suvirintų konstrukcijų kintamieji, o instrumentas, užtikrinantis jų sąžiningumą, yra tas, kuriame nėra judančių dalių.
