Keturiasdešimt aštuonios valandos druskos rūke: kaip išbandome vandeniui atsparios jūrinės įrangos aparatūrą

Dvejus sezonus valtyje buvęs sausas maišas retai sugenda, nes pasidavė audinys. Jis sugenda, nes D-žiedas nužydėjo baltai ir užstrigo, slankiklis nebebus švariai išilgai vandeniui atsparaus užtrauktuko, užspaudžiamas kabliukas paliko rūdžių ruožą ant blyškios plokštės arba kniedė išsipučia ir suskeldo aplink ją esančią medžiagą. Druska nepuola tų maišelio dalių, apie kurias mėgsta šnekėti gamintojai. Jis atakuoja mažus metalinius komponentus, kurie nurodomi vėlai kuriant, perkami už kainą ir niekada nebuvo išbandyti – ir tai daro taip, kad funkcinis gedimas paverčia išvaizdos, o vėliau sandarinimo gedimu, paprastai tokia tvarka.

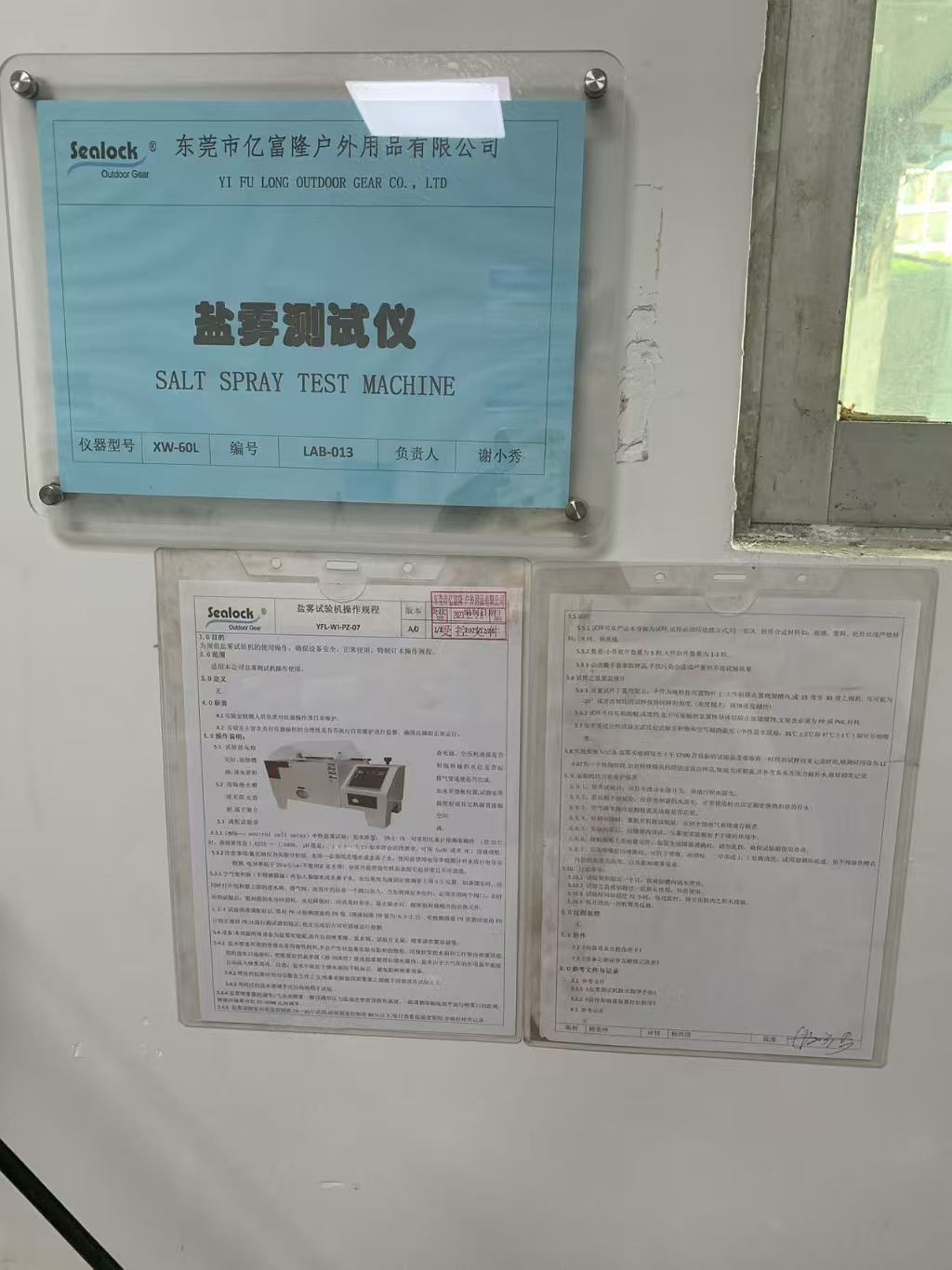

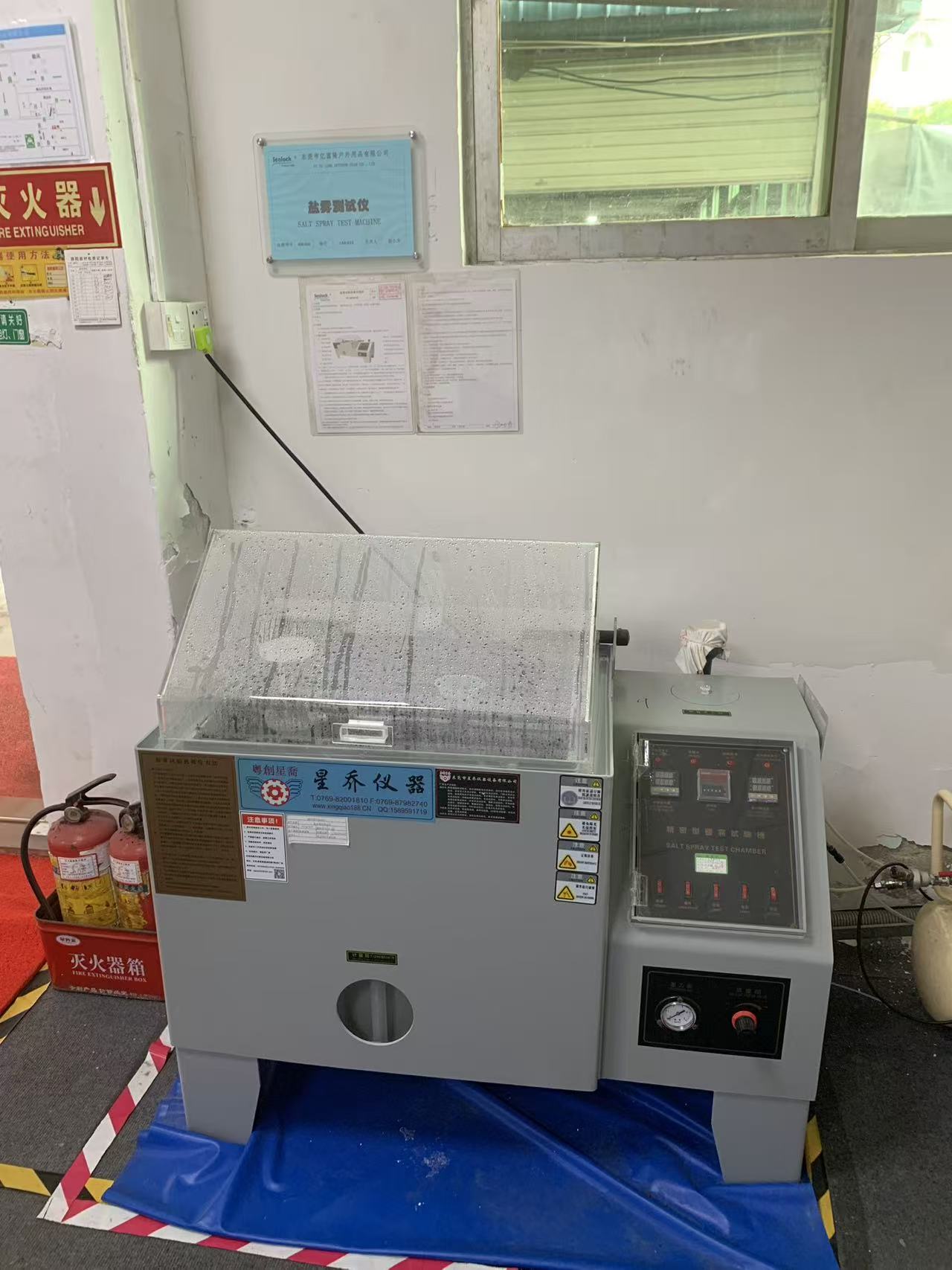

Prietaisas, kuris tai nustato anksčiau nei klientas padaro, yra druskos purškimo kamera: modelis XW-60L, prietaiso numeris LAB-013, eksploatuojamas pagal kontroliuojamą procedūrą YFL-WI-PZ-07, A/0 versija, 2023 m. gruodžio 28 d., išoriškai kalibruota 2025 m. gruodžio 19 d., pakartotinis kalibravimas turi būti atliktas gruodžio 18 d. dviprasmiškas instrumentas mūsų laboratorijoje. Arba danga išsilaikė nurodytą valandų skaičių, arba ne.

Kas iš tikrųjų yra druskos purškimo testas

Neutralus druskos purškalas, paprastai parašytas NSS, yra plačiausiai taikomas pagreitintos korozijos bandymas gamyboje. Jis veikia medžiagas ir dangas nuolat purškiančiam druskos rūkui, esant kontroliuojamai 35 °C temperatūrai kameroje, naudojant 5% natrio chlorido tirpalą, kurio pH yra nuo 6,5 iki 7,2. Du reglamentuojantys dokumentai yra ASTM B117 ir ISO 9227, o GB/T 10125 yra lygiavertis Kinijos standartas. Rūkas susidaro nuolat, nusėda ant egzempliorių ir nubėga. Nėra šlapio ir sauso dviračio, temperatūros svyravimų ir ultravioletinių komponentų. Tai vienintelė, negailestinga būklė.

Šis paprastumas yra ir metodo stiprybė, ir apribojimas. NSS nėra jūros imitacija. Niekas gamtoje nelaiko komponento 35 °C temperatūroje prisotintame druskos rūke be vieno sausumo intervalo, o koreliacija tarp kameros valandų ir tikrojo naudojimo metų yra pakankamai menka, kad jokia rimta laboratorija nepaskelbs perskaičiavimo koeficiento. Tai, ką NSS daro puikiai, yra diskriminacija. Dvi cinkuotos sagtys, kurios atrodo identiškai, kainuoja kelis centus viena nuo kitos ir yra iš skirtingų tiekėjų, švariai atsiskirs druskos purškimo kameroje: viena rodo baltąsias rūdis po 24 valandų, kita – švari – 72 val. Tas palyginimas kartojamas, yra pateisinamas ir yra pagrindas, kuriuo remiantis komponentas patvirtinamas arba atmetamas.

Sąlygos, kurių laikomės

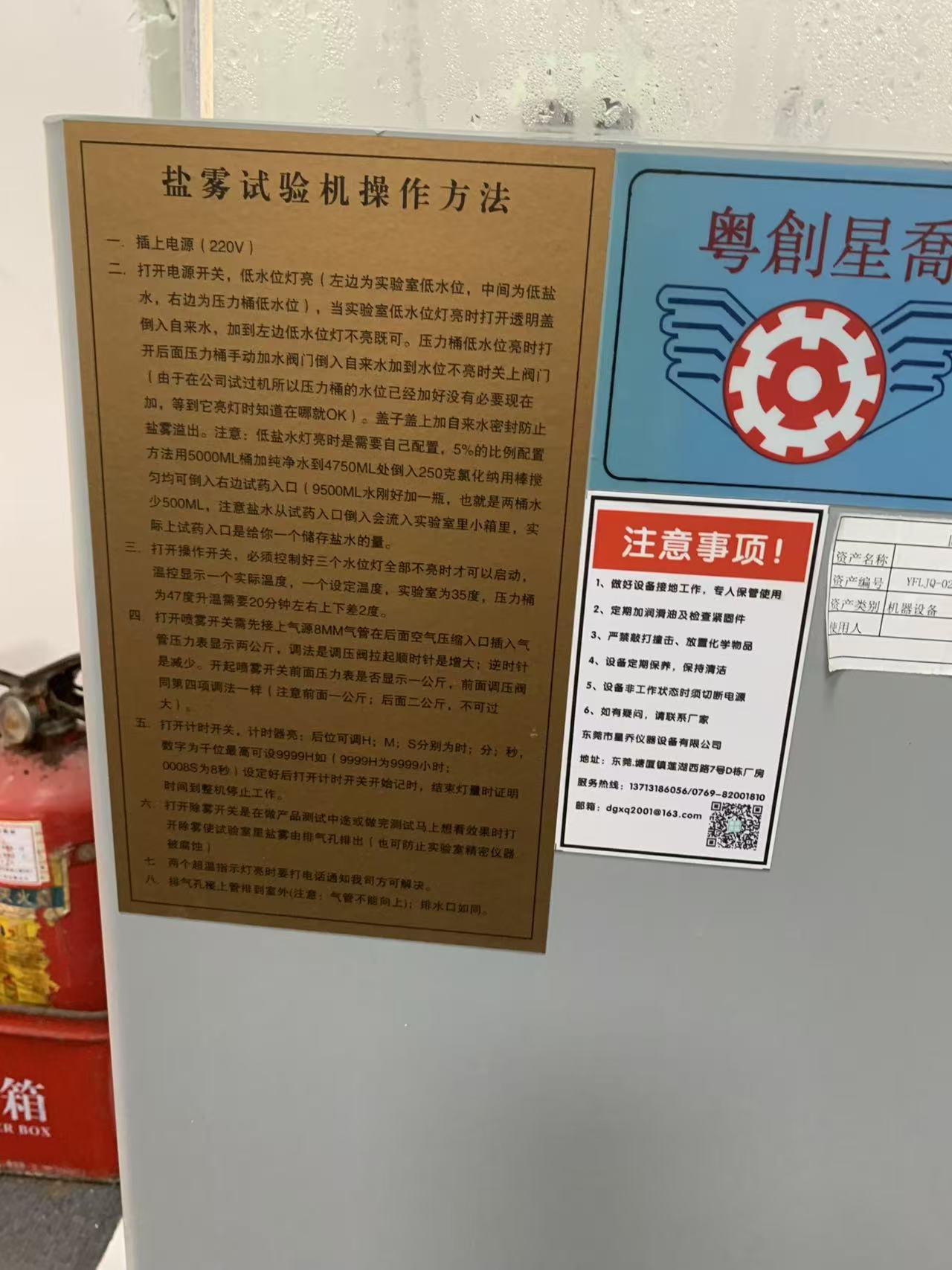

Veikimo parametrai yra paskelbti pačioje mašinoje, plokštelėje, kurioje yra daugiau praktinių detalių nei daugelyje įrangos vadovų.

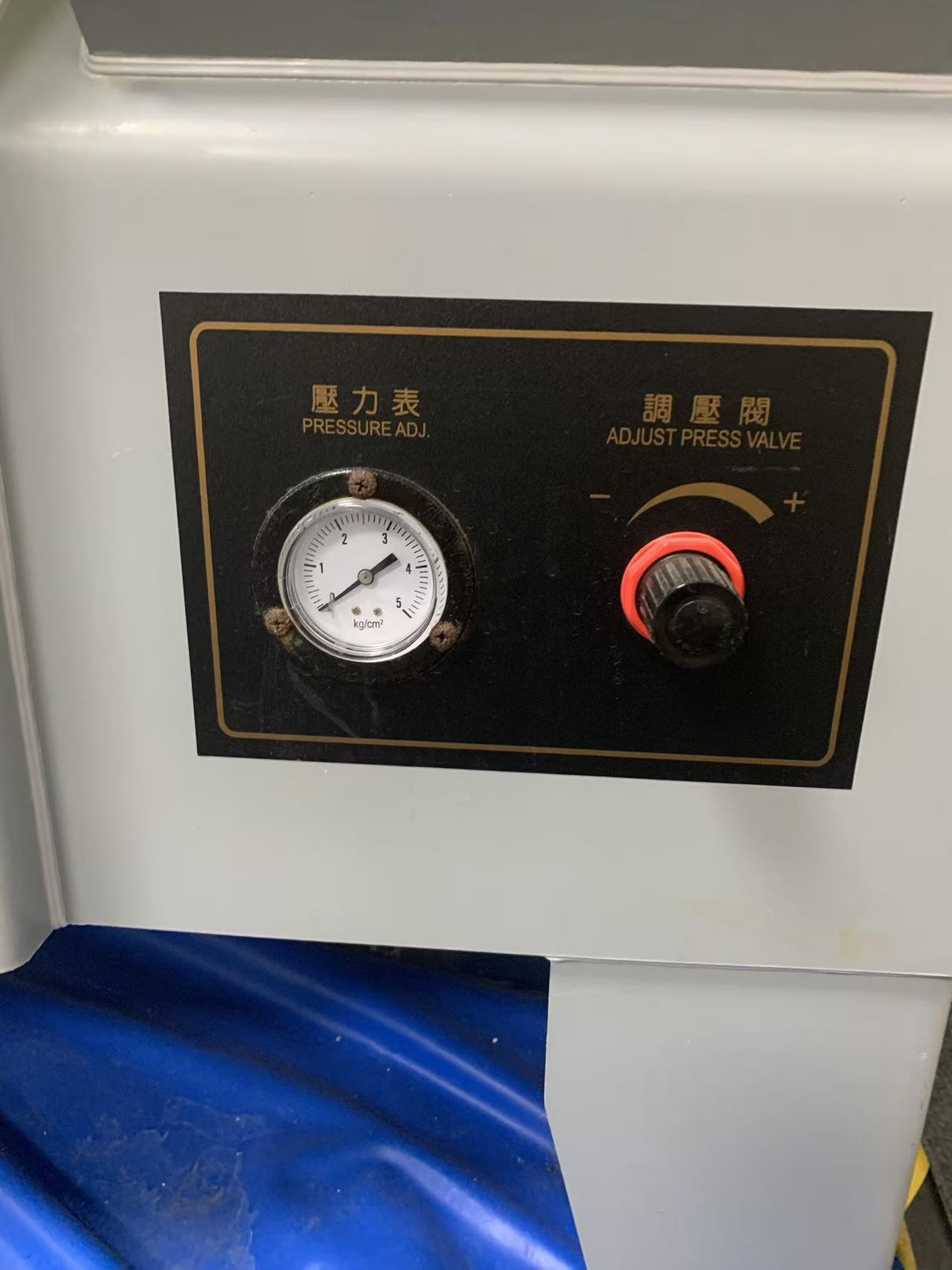

Sūrymą maišo operatorius, o ne gatavą perka: 250 gramų natrio chlorido ištirpinama išvalytame vandenyje iki 4750 mililitrų 5 litrų talpos inde, maišoma iki vienodo 5% tirpalo ir supilama per reagento įleidimo angą. Kameroje veikia 35°C. Prisotinto oro slėgio būgnas veikia karščiau, esant 47 °C temperatūrai, ir trunka maždaug dvidešimt minučių, kol pasiekia temperatūrą; du valdikliai skydelyje rodo nustatytas ir faktines vertes atskirai, o dviejų laipsnių skirtumas tarp jų yra darbinė tolerancija. Suslėgtas oras patenka per 8 mm liniją gale, reguliuojamas iki maždaug 2 kg/cm² galiniame matuoklyje ir maždaug 1 kg/cm² priekyje – ir plokštelė aiškiai įspėja, kad negalima pakilti aukščiau, nes per didelis slėgis purkštuve pablogina rūko kokybę be jokių akivaizdžių simptomų skydelyje.

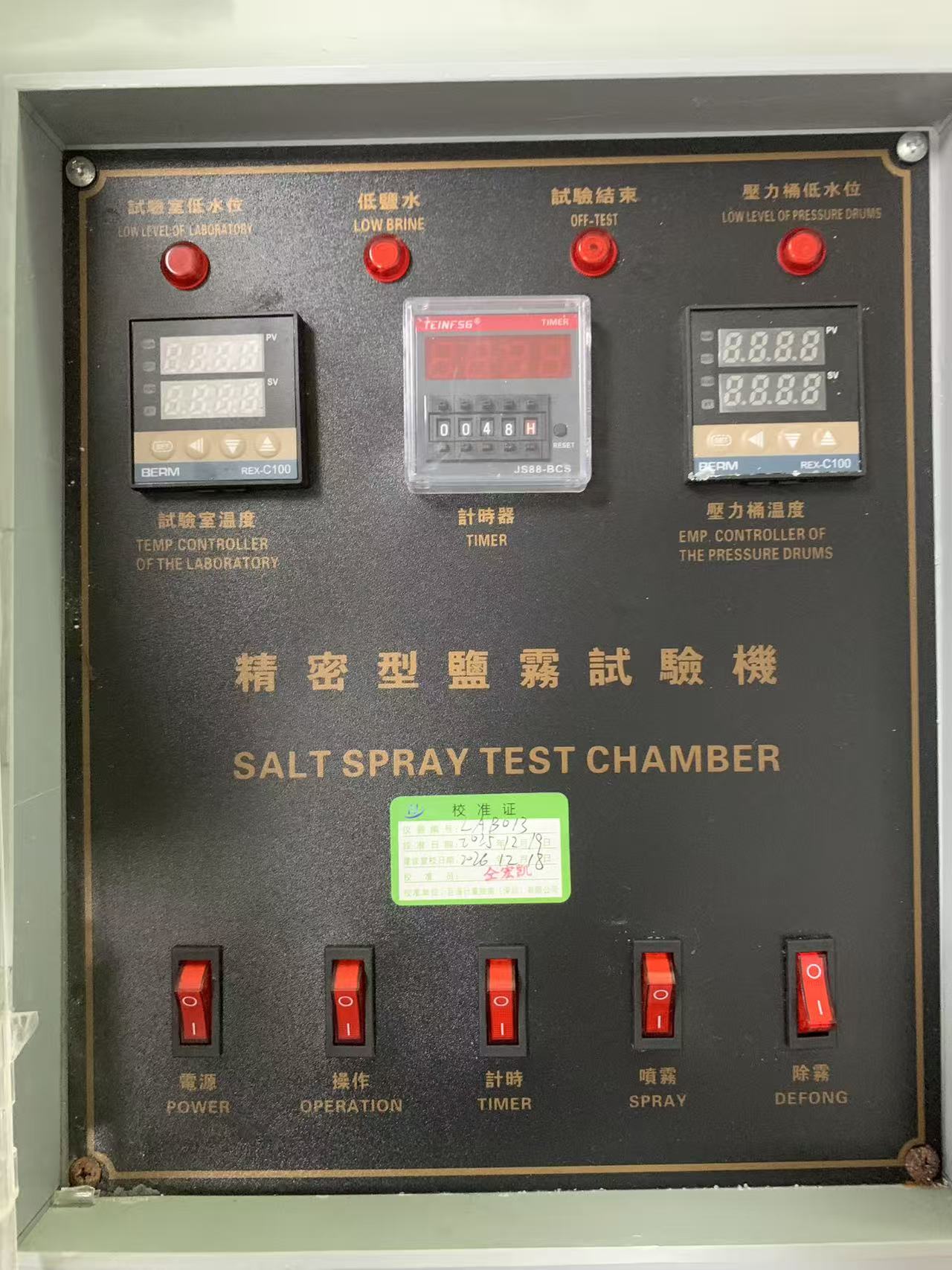

Trys žemo lygio lempos saugo kameros vandenį, sūrymą ir slėginį būgną, o procedūra yra vienareikšmė: mašina gali būti neįjungta, kol visos trys neužtemsta. Išdžiovinus purkštuvą arba paleidus drėkinimo kamerą be vandens, įrenginys sugadina ir tyliai anuliuoja bet kokį vykdomą bandymą. Laikmatis priima iki 9 999 valandų ir išjungia mašiną nustatytame taške, o tai leidžia be priežiūros veikti 48 arba 96 valandas.

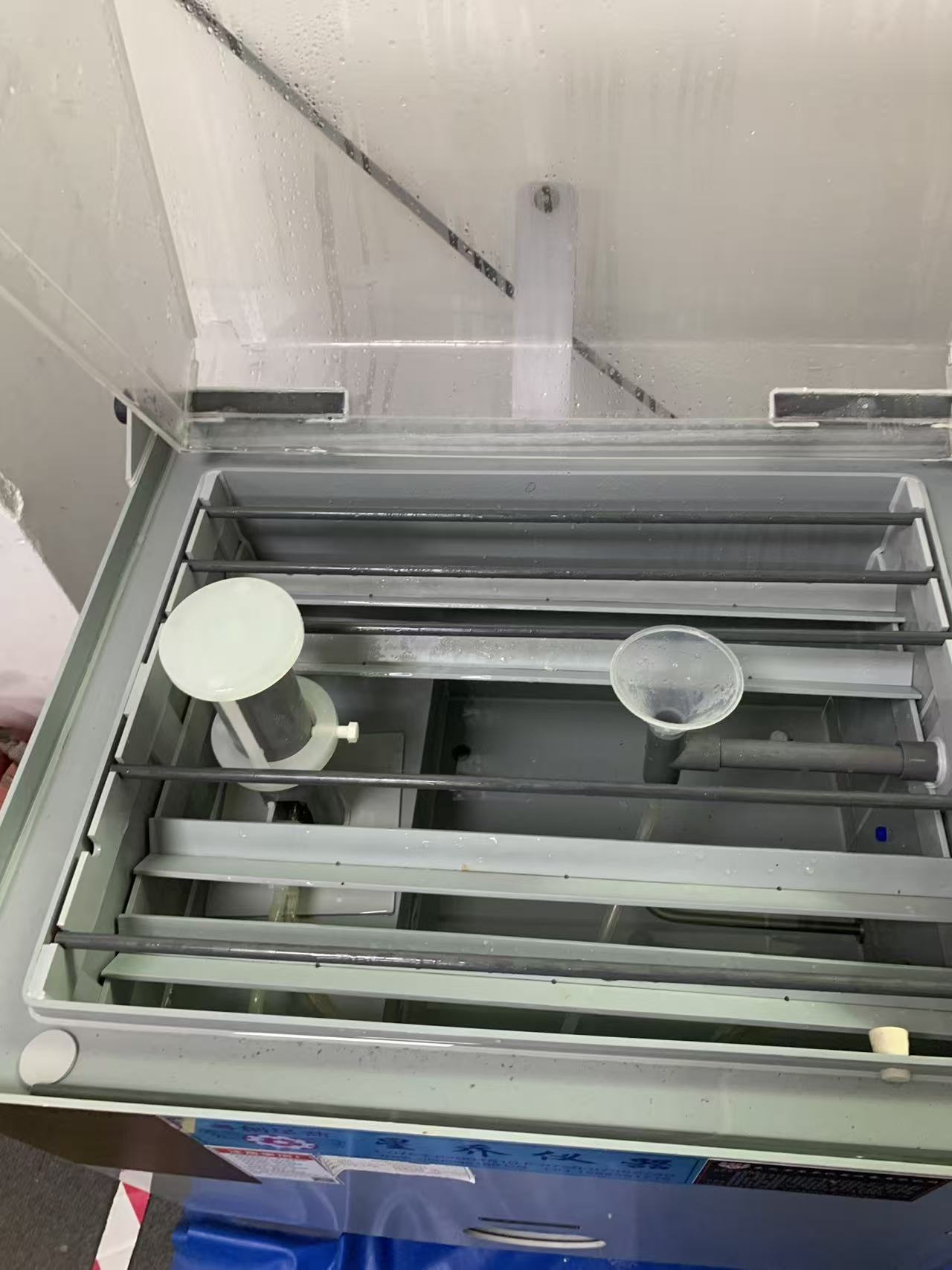

Pati rūko kokybė patikrinama, o ne daroma prielaida. Surinkimo piltuvas ir graduotas cilindras stovi kameros viduje važiavimo metu, o nusistovėjęs tūris matuojamas pagal standartinį reikalavimą – maždaug 1–2 mililitrus 80 kvadratinių centimetrų per valandą, skaičiuojant per ilgesnį surinkimo laikotarpį. Kameroje, kurios temperatūra, slėgis ir koncentracija, tačiau iškritimas netinkamas, gaunami skaičiai, kurie nieko nereiškia, o piltuvas yra vienintelis dalykas, kuris ją sugauna.

Kaip egzemplioriai patenka

Patalpinimas nėra detalė. Tai yra didžioji testo dalis.

Mėginiai montuojami atsukti į rūką ir pakreipti maždaug 15–30 laipsnių nuo vertikalės, kad kondensatas nutekėtų, o ne kauptųsi. Lygiai gulintis komponentas kiekvienoje įduboje surenka koncentruoto sūrymo balą, o tai sukelia vietinį ataką, neturintį nieko bendra su tikrosiomis dangos savybėmis ir visais su tuo, kaip ji buvo klojama. Atramos ir pakabos yra nemetalinės – stiklinės, plastikinės arba PVC – nes metalinė kabykla, besiliečianti su padengtu bandiniu, sukuria galvaninę porą ir surūdija bandinį kontaktiniame taške gerokai anksčiau, nei danga pati sugestų.

Mėginiai neliečia vienas kito ir yra išdėstyti taip, kad nuotėkis iš vieno negalėtų lašėti ant kito. Druskos pripildytas kondensatas, nešantis ištirpusį varį ar geležį iš prieš srovę esančios dalies, įspūdingu greičiu ataks pasroviui esančią dalį, o gautas pranešimas yra fikcija. Smulkių komponentų į vieną partiją patenka keli vienetai, todėl viena nenormali dalis nenulems rezultato; dideli rinkiniai įeina pavieniui.

Pasibaigus važiavimui, prieš atidarant dangtį, įjungiama aprasojimo funkcija. Tai išleidžia kamerą per išmetimą, o ne išleidžia druskos rūką į laboratoriją, kur ji rastų visus kitus patalpoje esančius instrumentus. Verta pasakyti tiesiai šviesiai, kodėl tai svarbu: neatsargiai išvėdinta druskos purškimo kamera pamažu rūdys aplink ją esančią tiksliąją įrangą, o žala pasirodo po kelių mėnesių kaip dreifuojantis kalibravimas mašinose, kurių niekas neprijungė prie druskos purškimo.

Ką tikriname ir kiek laiko

Atliekant patikrinimą čia praeina viskas, kas yra metalinė, kas yra ant vandeniui atsparaus maišelio: sagtys ir jų metaliniai kaiščiai, D-žiedai ir O-žiedai, trišakiai, užsegami kabliukai ir karabinai, kniedės ir kilpelės, magnetiniai ir mechaniniai užsegimai, užtrauktukų slankikliai ir traukikliai bei metaliniai dantys ant vandeniui nepralaidžių užtrauktukų. Techninė įranga yra kvalifikuojama tiekėjo ir burtų keliu, ne vieną kartą kuriant ir niekada.

Trukmė nustatoma atsižvelgiant į paviršiaus apdorojimą ir numatomą aplinką, o pramonės taisyklės yra nusistovėjusios. Paprastai reikalingas įprastas mėlynai baltas cinkavimas, kad po 48 valandų nebūtų baltų rūdžių, o prie 72 valandų – nebūtų raudonų rūdžių; spalvomis pasyvintas cinkas išlaikomas 72 valandas be baltųjų rūdžių ir 96 valandas be raudonos spalvos; juodo cinko atitinkamai iki 96 ir 120. Jūrinės klasės nerūdijančio plieno komponentai yra naudojami daug ilgiau – iki šimtų valandų, o įvertinimas atliekamas pagal apsaugos ir išvaizdos įvertinimą skalėje nuo 0 iki 10, kai griežtos specifikacijos reikalauja 9 ar geresnio įvertinimo.

Bendrųjų lauko gaminių tikrinimo sąlyga yra nuo 24 iki 48 valandų. Programoms, skirtoms žvejybai, buriavimui ir jūrinei mažmeninei prekybai – kategorijai, kurioje sėdi reikliausi pirkėjai – kvalifikacija trunka ilgiau, o priėmimo kriterijai sugriežtėja, nes šie produktai druskoje gyvena nuolat, o ne retkarčiais.

Išvaizdos įvertinimas yra tik pusė įvertinimo. Srieginių dalių, vyrių ir bet kokių judančių komponentų funkcija taip pat patikrinama po bandymo: dalis vis tiek turi užsifiksuoti, įsisriegti ar susijungti, neįstrigusi ar nesusirišusi. Tai yra mūsų kategorijai svarbiausia sąlyga. Užtrauktuko slankiklis, kuris rodo tik silpną koroziją, tačiau yra pakankamai nelygus, kad užtrauktų vandeniui atsparaus užtrauktuko polimerines sandarinimo lūpas, sugedo, kad ir koks būtų jo išvaizdos įvertinimas, nes ant suvirinto vandeniui atsparaus maišelio užsegimas yra sandariklis. Sagtis, kuri tvirtai užsifiksuoja po 48 valandų, reiškia garantiją, kuri laukia aštuoniolikos mėnesių.

Gedimas, kuris svarbiausias suvirintuose maišuose

Mūsų konstrukcijai būdingas korozijos režimas, kurio tik aparatinė druskos purškimo vaizdas visiškai nepastebimas.

Ant aukšto dažnio suvirintų maišelių metalinės detalės dažnai tvirtinamos per vandeniui atsparią membraną – kniedė per plokštę, kilpa per suvirintą pleistrą, D formos žiedas ant juostos inkaro, pritvirtinto prie TPU paviršiaus. Kai tas metalas korozuoja, jis ne tik atrodo blogai. Korozijos produktai yra stambesni nei metalas, kurį jie pakeičia, todėl korozijos sukelianti kniedė išsiplečia savo skylėje ir apkrauna aplink ją esančią medžiagą, o pačios korozijos druskos migruoja į metalo ir polimero sąsają. Ši sąsaja yra sandarinimo sąsaja. Tai, kas prasidėjo kaip kosmetinis skundas dėl surūdijusios kniedės, virsta lėtu nuotėkiu per įsiskverbimą, kuris buvo nepralaidus vandeniui siunčiant maišelį.

Korozijos produktai taip pat dėmė. Geležies oksido nutekėjimas per šviesiai suvirintą plokštę yra nuolatinis, o ant blyškių ar baltų gaminių tai yra vienintelė dažniausia kosmetikos grąžinimo priežastis jūrinėse kategorijose. Jei nudažyti kyla pavojus, išbandyti mėginiai patenka tiesiai iš kameros į mūsųstandartinė šviesos šaltinio spalvų spintelė, nes dėmė, vertinama pagal dirbtuvių apšvietimą, ir dėmė, vertinama pagal D65, yra du skirtingi vertinimai.

Toliau pateikiamos priemonės yra vienodai svarbios. Koroduoti slankikliai eina antužtrauktuku slenkantis gyvybės testeriskad būtų galima išmatuoti pokorozinę veikimo jėgą, o ne vertinti pagal jutimą. Kur to reikia jūrų programai, aparatinė įranga senstatemperatūros ir drėgmės kameraprieš veikiant druskai, kuri yra arčiau tikrosios sekos, kurią komponentas patiria denyje, nei vien druskos rūkas. O kai metalinis komponentas yra suklijuojamas, o ne mechaniškai tvirtinamas, jungtis vėliau yra patikrinamatempimo ir lupimo testeris, nes druskos prasiskverbimas ties sukibimo linija sumažina sukibimą dar ilgai, kol jis tampa matomas.

Ką pirkėjas turėtų nurodyti

Techninės įrangos specifikacija, kurioje parašyta „išbandyta druskos purškimo priemonė“, nieko verta. Keturi elementai leidžia jį vykdyti.

Įvardykite standartą ir versiją – ASTM B117 arba ISO 9227, o jei pastarasis – kurį variantą, nes neutrali, acto rūgšties ir vario pagreitintos druskos purškalas nėra keičiami ir duoda rezultatus, kurių negalima palyginti. Nurodykite trukmę valandomis. Atskirai nurodykite baltųjų ir raudonųjų rūdžių priėmimo kriterijų ir nurodykite, ar po bandymo būtina atlikti funkcinę patikrą. Ir įvardykite, kurie komponentai yra įtraukti, nes „techninė įranga“ specifikacijoje ir „techninė įranga“ medžiagų sąskaitoje retai yra tas pats sąrašas; Dažnai manoma, kad slankikliai ir traukimai yra įtraukti, o dažnai ne.

Pirkėjai, tiekiantys savo patvirtintą techninę įrangą, vis tiek turėtų prašyti partijos lygio druskos purškimo duomenų, o ne vienkartinio sertifikato. Dengimo ceche dangos storis ir pasyvavimo kokybė skiriasi įvairiose gamybos partijose, o komponentas, patvirtintas prieš aštuoniolika mėnesių pagal sertifikatą, nėra šios talpos partijos įrodymas.

Dažnai užduodami klausimai

Ar 48 valandos druskos purškimo atitinka tam tikrą tarnavimo metų skaičių?

Ne, ir bet kuris tiekėjas, kuris siūlo konversiją, pervertina, ką gali padaryti šis metodas. Druskos purškalas yra lyginamoji ir tikrinimo priemonė: ji lygiuoja dangas viena prieš kitą ir pagal apibrėžtą slenkstį identiškomis sąlygomis. Realus gyvenimas priklauso nuo važiavimo šlapia ir sausa dviračiu, UV, mechaninio nusidėvėjimo, skalavimo įpročių ir temperatūros, kurių kameroje nėra.

Ar nerūdijančio plieno aparatūra yra apsaugota?

Ne. Austenitinės nerūdijančio plieno rūšys gerai atsparios bendrai korozijai, tačiau išlieka pažeidžiamos taškinės ir plyšinės korozijos chloridinėje aplinkoje, ypač kai komponentas priglunda prie audinio ar juostos ir lieka šlapias. Įvertinimas čia yra labai svarbus, ir tai yra viena iš sričių, kur specifikaciją, kuri tiesiog sakoma „nerūdijantis“, reikalauja pakeisti.

Ar galima išbandyti visus gatavus maišelius ar tik komponentus?

Abu, atsižvelgiant į kameros talpą. Dauguma sprendimų priimami atliekant komponentų testavimą įeinančio patikrinimo metu, nes jis yra greitesnis ir išskiria kintamąjį. Surinkimo lygmens bandymai atliekami, kai problema yra sąveika – metalinis tvirtinimas prie tam tikro padengto audinio arba techninė įranga, besiliečianti su skirtingu metalu kitur gaminyje.

Ar išbandyti mėginiai naudojami pakartotinai?

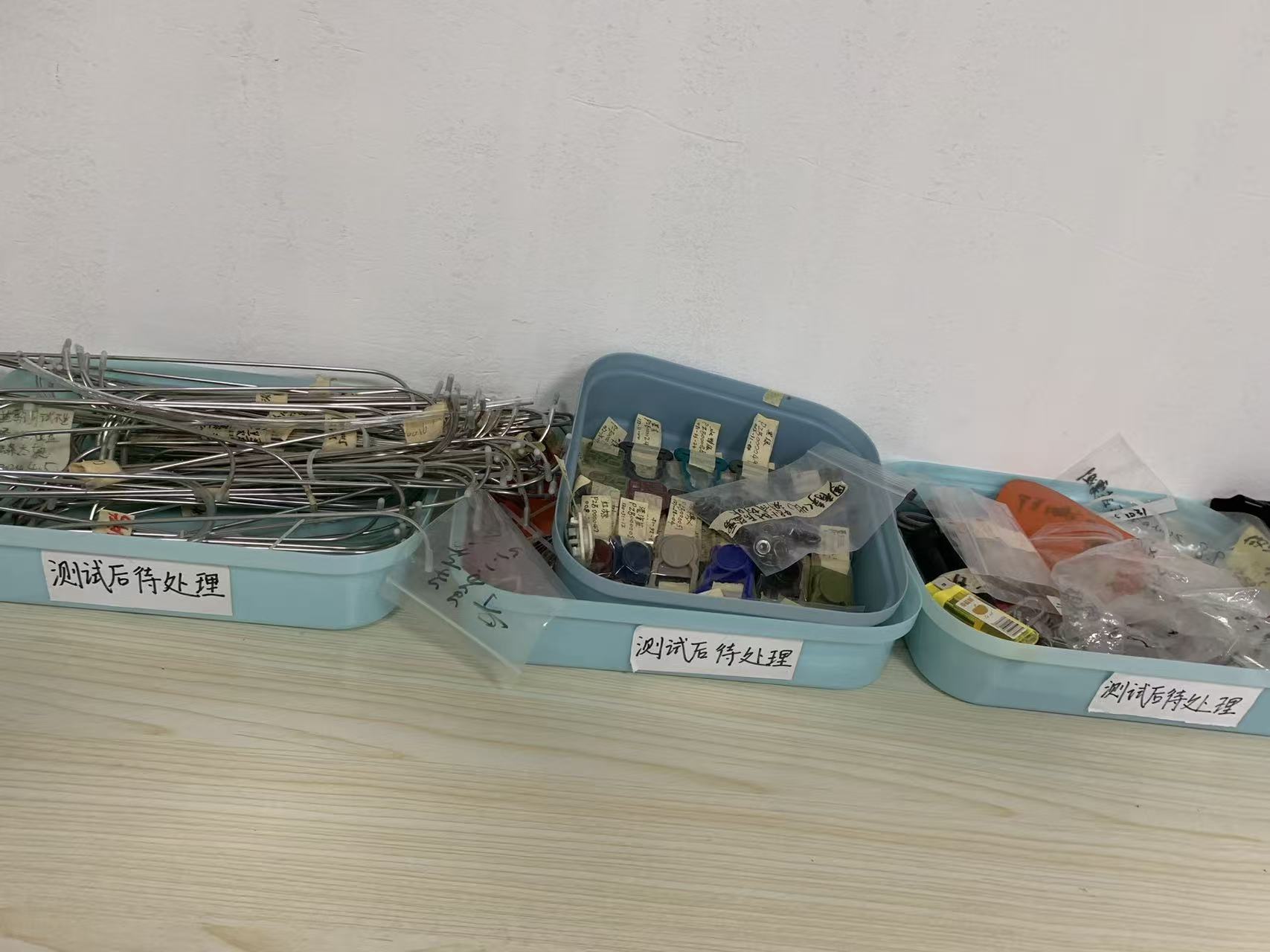

Niekada. Druskos purškimas yra žalingas, nepaisant to, ar dalis praeina, ar ne, o atviri komponentai yra paženklinti ir laikomi šalinimui, o ne grąžinami į gamybos atsargas. Tai yra įprasta mūsų ardomųjų bandymų praktika ir yra audituojama.

Ar galite naudoti paties kliento korozijos protokolą?

Taip. Trukmė, sūrymo koncentracija, kampas, priėmimo įvertinimas ir funkciniai patikrinimai po bandymo yra nustatomi pagal procedūrą, o ne fiksuojami mašinos. Kai prekės ženklo protokole reikalaujama acto rūgšties arba vario pagreitintų sąlygų, kurios nepatenka į mūsų vidaus taikymo sritį, viduje paleidžiame neutralų druskos purškimo ekraną ir nukreipiame nurodytą variantą į akredituotą trečiosios šalies laboratoriją.

Kur tai yra serijoje

Druskos purškalas yra vienintelis bandymas mūsų laboratorijoje, kuriuo tiriama maišelio dalis, apie kurią dauguma žmonių niekada nesusimąsto, kol ji nustoja veikti. Audinys, suvirinimo siūlės ir siūlės atkreipia dėmesį; sagtis, slankiklis ir D formos žiedas nusprendžia, ar gaminį dar galima naudoti trečiaisiais metais. Kalbant apie jūrų ir žvejybos programas, tai yra komponentai, pagal kuriuos prekės ženklo klientai jį įvertins.

Sealock daugiau nei dvidešimt metų gamina aukšto dažnio suvirintus vandeniui atsparius įrankius iš Dongguano (Kinija) ir Ho Chi Minh City (Vietnamas) jūrų ir lauko prekių ženklams, įskaitant AFTCO, West Marine, SIMMS, PENN, attwood ir Musto. Jei norite, kad mūsų korozijos bandymo protokolas būtų pateiktas arba aparatūros kvalifikacija būtų įrašyta į jūsų kokybės susitarimą prieš įsigyjant įrankius, rašykite el.info@sealock.com.hk.
